100°플랫 헤드 스터드

100° 플랫 헤드 스터드는 헤드에서 100° 각도를 가지며 표면과 같은 높이로 설치할 수 있습니다. 로우 프로파일 헤드가 필요한 금속 패널, 가구 프레임 또는 기계 장비에 적합합니다. Xiaoguo® 공장은 생산을 위해 MS 20426L-1993 표준을 엄격하게 따릅니다.

모델:MS 20426L-1993

문의 보내기

제품 설명

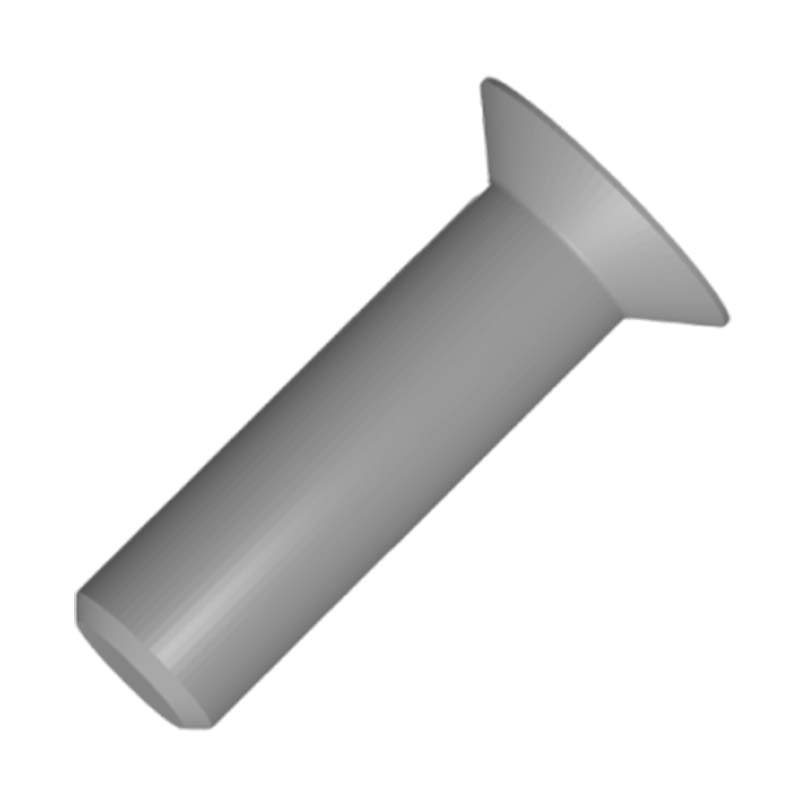

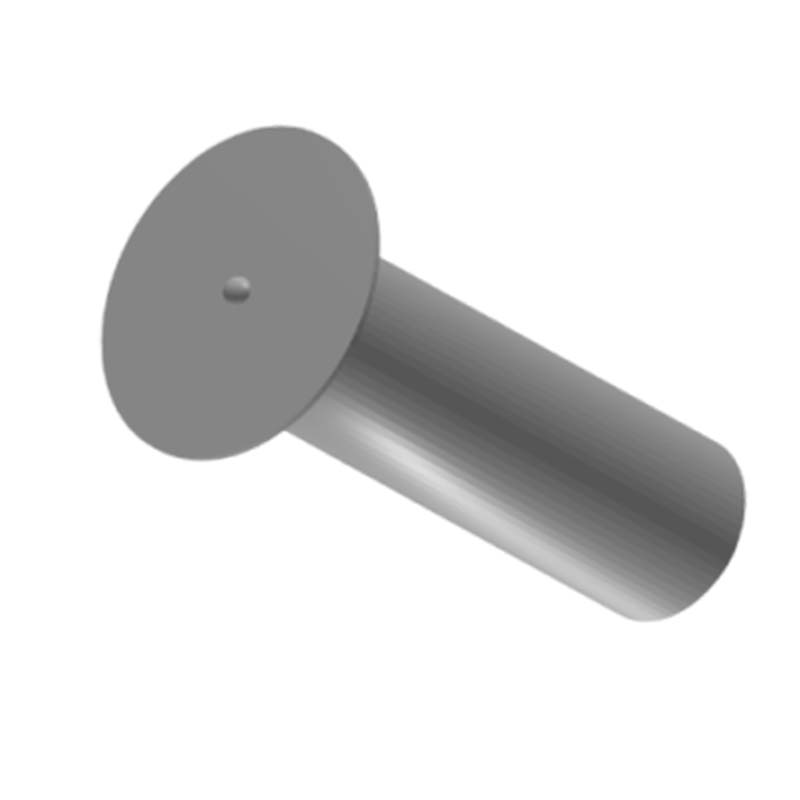

100°플랫 헤드 스터드의 한쪽 끝은 100도 플랫 헤드이고 다른 쪽 끝은 나사산이 있습니다. 플랫 헤드를 사용하면 해당 접시형 구멍이 있는 구성 요소에 단단히 고정될 수 있습니다. 스레드 사양은 작은 M3 크기부터 더 큰 M16 크기까지 다양합니다.

제품 세부정보 및 매개변수

플랫 헤드 스터드는 본질적으로 일종의 용접 스터드입니다. 헤드는 원추형이며 용접 중에 공작물과 거의 같은 높이를 유지합니다. 100° 각도는 스터드 헤드가 재료 속으로 약간 가라앉아 낮은 프로파일을 유지하는 데 중요합니다. 작업물이 끼기 쉬운 표면 등 용접 후 표면을 매끄럽고 평탄하게 유지해야 하는 경우 이 유형의 스터드를 사용할 수 있습니다.

100°플랫 헤드 스터드는 원뿔형 헤드의 각도에 따라 이름이 붙여졌습니다. 이 특별한 100도 설계는 용접부가 모재와 거의 같은 높이를 유지하도록 보장합니다. 판금 가공이나 시각적 또는 기능적으로 매끄러운 마감을 유지하기 위해 표면에 용접이 필요한 모든 상황에서 일반적인 선택입니다.

특정 콘 각도로 인해 헤드 프로필이 더 낮습니다. 용접을 통해 거의 보이지 않는 연결 지점을 형성합니다. 자동차, 전자제품, 가전제품 제조 분야에서 깨끗하고 매끄러운 표면 마감이 요구되는 분야에 사용되는 경우가 많습니다.

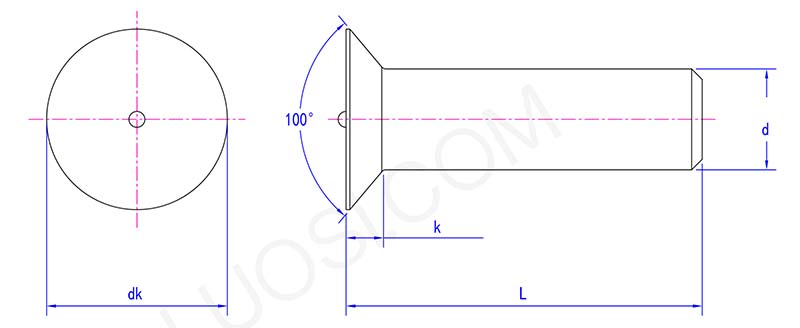

월	1/16	3/32	1/8	5/32	3/16	7/32	1/4	5/16	3/8
최대 dk	0.118	0.183	0.229	0.29	0.357	0.419	0.49	0.568	0.698
최소 dk	0.11	0.175	0.221	0.282	0.349	0.411	0.482	0.56	0.69
k	0.022	0.036	0.042	0.055	0.07	0.083	0.095	0.106	0.134
최대 d	0.065	0.097	0.128	0.159	0.19	0.222	0.253	0.315	0.378
일 분	0.061	0.093	0.124	0.155	0.186	0.218	0.249	0.311	0.374
