플랜지가있는 12 개의 치아 스플라인 볼트

플랜지가있는 12 개의 치아 스플라인 볼트는 종종 단단하고 슬립 연결이 필요한 프로젝트에 적합합니다. 강화 과정에서 더 나은 토크를 제공하고 볼트가 미끄러지지 않도록 할 수 있습니다. Xiaoguo® Factory에서 생산 한 볼트는 MS 14157B-1978의 실행 표준을 준수합니다.

문의 보내기

제품 설명

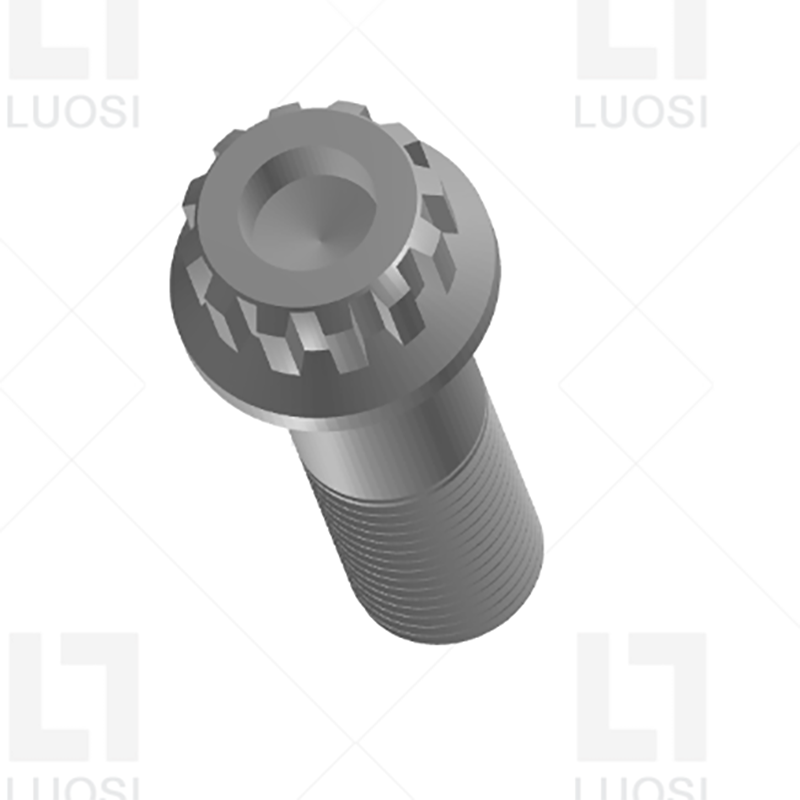

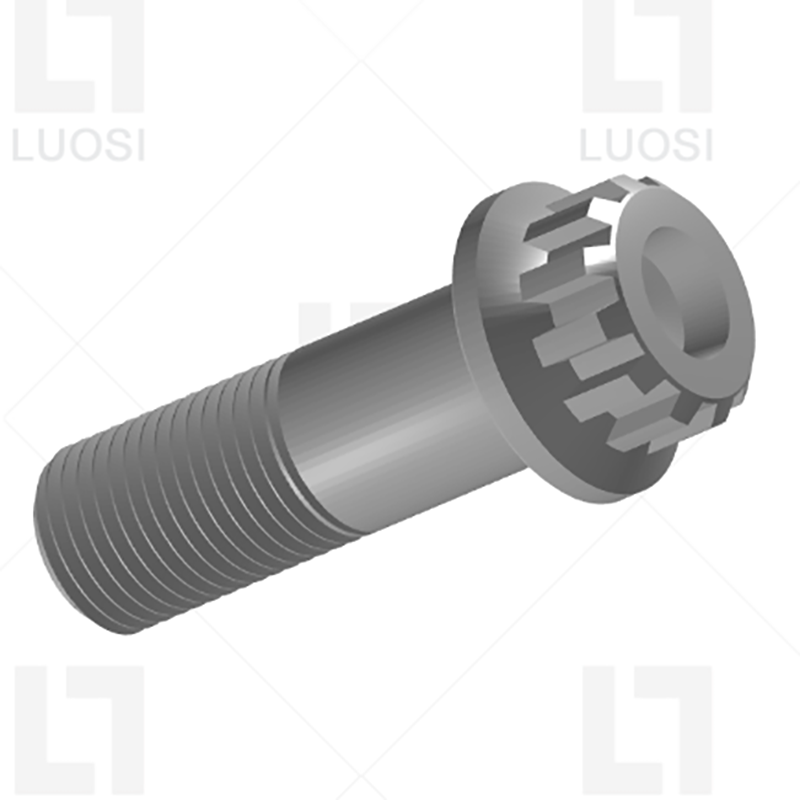

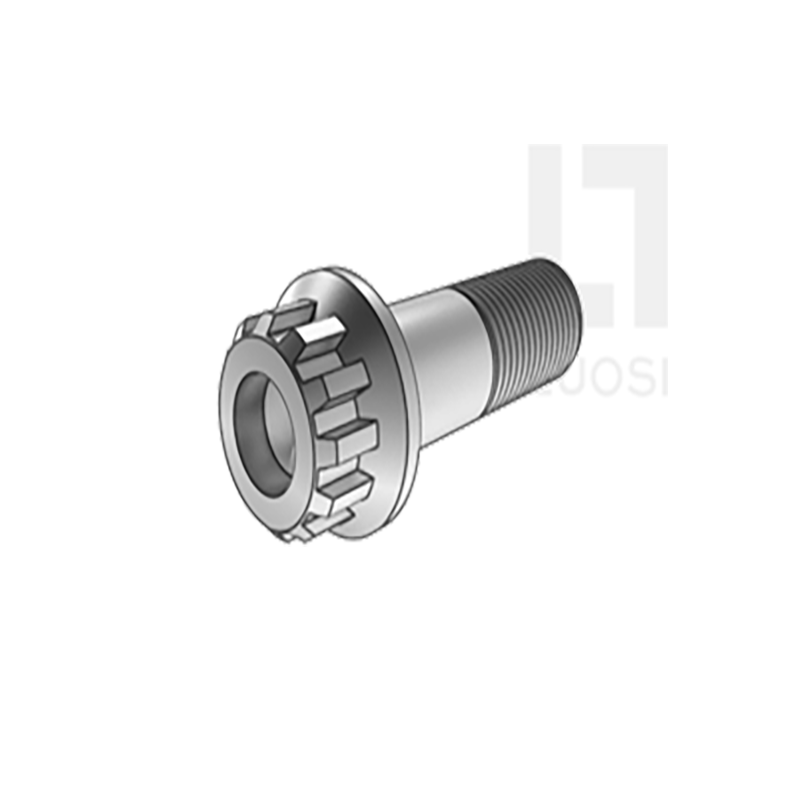

플랜지가 장착 된 12 개의 치아 스플라인 볼트의 헤드는 12 개의 치아로 설계되었으며 일치하는 스플라인 소켓 렌치와 밀접하게 맞을 수 있습니다. 바닥에는 개스킷과 같은 플랜지가있어 연결된 재료로 접촉 영역을 증가시킬 수 있습니다.

제품 기능

플랜지가 장착 된 12 개의 치아 스플라인 볼트는 12 개의 치아 스플라인 플러스 플랜지의 독특한 구조를 특징으로합니다. 12- 치아 스플라인은 더 많은 힘의 적용 지점을 제공하여 조임 작업이보다 정확하고 매끄럽게 만듭니다. 플랜지는 압력을 분산시키고 연결 안정성을 향상 시키며 볼트가 느슨해지지 않도록합니다.

이 볼트는 풍력 터빈 블레이드의 뿌리에 연결할 수 있습니다. 블레이드 볼트는 20 톤의 원심력이 적용됩니다. 부하가 될 수 있습니다. 스플라인 헤드는 1,000 n · m의 유압 토크를 견딜 수 있습니다. 플랜지는 마이크로 운동으로 인해 복합 재료의 뿌리가 갈라지는 것을 방지 할 수 있습니다. 5 년마다 교체해야하며 각 손상된 블레이드 비용은 250,000 달러입니다.

12 개의 치아 스플라인 볼트에는 스플라인 스크루 드라이버가 일치해야합니다. 그들은 육각형 볼트보다 훨씬 우수한 스트리핑없이 거대한 토크를 전송할 수 있습니다. 내장 플랜지는 개스킷과 유사하게 작동하므로 추가 구성 요소를 절약 할 수 있습니다. 중장비 유지 보수에 매우 적합합니다.

플랜지가있는 12 개의 치아 스플라인 볼트는 변조하기 쉽지 않습니다. 대부분의 사람들은 스플라인 도구가 없습니다. 플랜지는 진동 아래에서 볼트를 고정시킬 수 있으며 도난의 위험이있는 공공 기계 나 철도 트랙에 사용됩니다. 고 진동 영역 (압축기, 발전기)의 경우 단단히 고정 될 수 있습니다. 스플라인 드라이버가 나오지 않습니다. 톱니 모양의 플랜지 옵션은 표면을 물릴 수 있습니다. 잠금 와셔가 필요하지 않습니다.

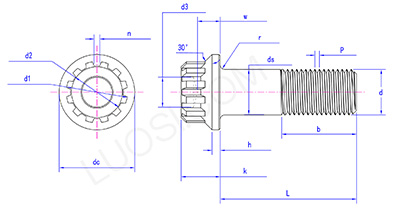

제품 매개 변수

몬	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC Max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC 분	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
K Max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K 분	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H Max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H 분	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
B 분	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
최소	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
광산에서	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS Max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
DS MIN	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 Max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 분	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 Max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 분	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n Max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n 분	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r 최대	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R 분	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
