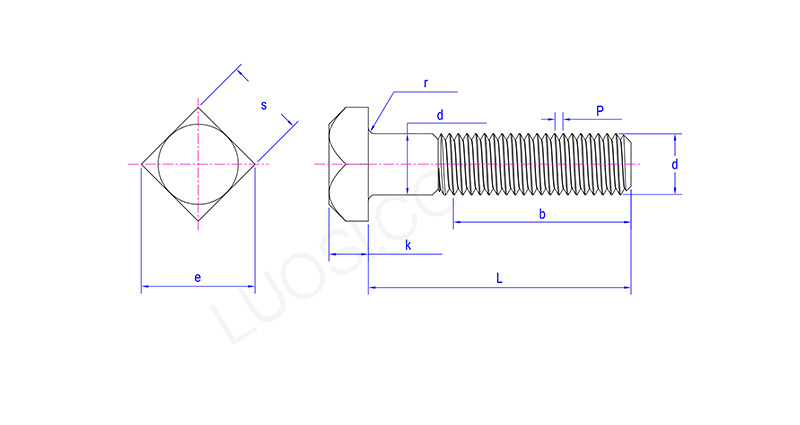

클래스 8.8 사각 머리 볼트

재료 선택 원칙

클래스 8.8 사각 헤드 볼트의 재질을 선택할 때 핵심은 볼트 사양, 적용 환경 및 비용을 기반으로 강도 및 인성 표준을 충족하면서 최상의 균형을 달성하는 데 있습니다.

(1) 재료 카테고리

중탄소강(예: 35K/SWRCH35K): 직경이 M16 이하인 표준 사양으로 높은 비용 효율성을 제공하고 산업 응용 분야에서 가장 일반적으로 사용됩니다.

합금강(예: 40Cr/42CrMo): 직경이 M20 이상인 더 큰 사양으로 경화성이 더 좋습니다.

(2) 표면 처리

흑화/인산염 처리: 수소 취성 위험을 방지하고 클래스 8.8 사각 머리 볼트 및 그 이상의 고강도 볼트에 대한 가장 안전한 표면 처리입니다.

전기 아연 도금: 일반 환경에서만 적용 가능합니다.

Dacromet/아연-알루미늄 코팅: 부식 방지 요구 사항이 높은 시나리오(예: 자동차, 풍력)에 적합합니다.

재료를 선택할 때 다음 접근 방식을 따르는 것이 좋습니다.

(1) 소형 볼트(M5-M12): 35K 또는 1038 중탄소강을 우선적으로 사용합니다. 냉간압조 후 열처리를 거친다.

(2) 대형 볼트(M14-M64): 40Cr 또는 35CrMo 등의 합금강으로 제작되어야 합니다.

(3) 주요 구조 부품: 가혹한 조건에서 장기적인 신뢰성을 보장하기 위해 35CrMo 또는 42CrMo 합금강을 우선적으로 사용합니다.

열처리 공정

(1) 담금질: 8.8종 사각 헤드 볼트를 임계 온도(약 850~870°C) 이상으로 가열한 후 급냉(오일 담금질 또는 물 담금질)하여 강철 조직을 마르텐사이트로 변형시켜 고강도를 달성합니다.

(2) 템퍼링: 담금질된 볼트를 약 425~500°C로 재가열하고 잠시 유지한 후 식힙니다. 이 공정은 경도를 조정하고 인성을 향상시키며 강도와 인성 사이의 최적의 균형을 보장합니다.

(3) 열처리의 핵심 역할: 열처리를 하지 않은 탄소강 볼트의 인장 강도는 일반적으로 500MPa 미만입니다. 담금질 및 템퍼링 처리 후 830MPa 이상에서 안정화될 수 있습니다.

포장 소개

클래스 8.8 사각 헤드 볼트의 포장은 내부 포장, 외부 포장 및 팔레트 고정의 3단계로 나누어져 완전한 보호 층을 형성하는 다층 구조입니다.

(1) 내부 포장

비닐봉지(PE 봉투): 봉지당 5kg, 봉지당 10kg, 봉지당 25kg. 일반적으로 대량 산업용 포장재입니다.

작은 상자: 5kg 작은 상자, 하나의 큰 상자에 4개의 상자, 중소 규모 배치 주문에 적합

브랜드 소형 포장: 상자당 6개, 상자당 10개, 상자당 20개, DIY 소매 및 가정용 하드웨어 제품용

(2) 외부 포장

골판지 상자: 상자당 25kg, 팔레트당 상자 36개. 표준 수출 포장.

강화된 상자: 고객 요구 사항에 따라 맞춤 설정할 수 있습니다. 무겁거나 특수한 크기의 제품에 적합합니다.

(3) 트레이

유럽 ​​표준 팔레트/접착판 팔레트: 팔레트당 약 900kg - 1000kg. 컨테이너 운송 및 지게차 취급용.
