CNC 가공 클레비스 핀

2.CNC 가공 클레비스 핀은 핀 구멍과 코터 핀 또는 잠금 너트로 고정된 둥근 머리가 있는 액슬 핀입니다. 이는 일반적으로 링키지 및 컨트롤 암과 같은 기계 구성 요소를 연결하는 데 사용됩니다. Xiaoguo의 CNC 가공 클레비스 핀은 CNC 가공으로 높은 정밀도와 강도를 보장하므로 안심하고 구매할 수 있습니다.

문의 보내기

제품 설명

우리는 CNC 가공 클레비스 핀을 다양한 크기로 보유하고 있으며 직경은 M3에서 M24까지, 길이는 10mm에서 200mm까지이므로 대부분의 표준 구멍에 맞습니다. 헤드 사이즈, 생크 길이 등 중요한 부분은 일반적인 스펙에 맞게 제작되었습니다.

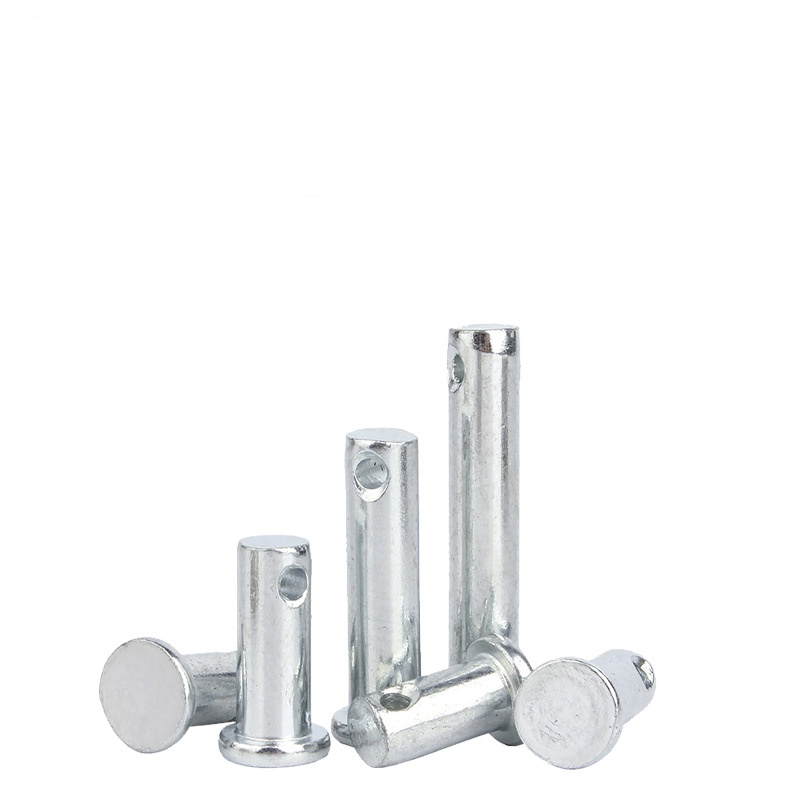

CNC Machined Clevis Pins

직업마다 등급이 다릅니다. 일상적인 사용을 위한 일반 등급이 있고, 자동차나 항공기와 같이 더 꼭 맞아야 하는 경우에 더 정밀한 등급이 있습니다. 모두 ISO 2341과 같은 공통 규칙에 따라 만들어졌으므로 매번 동일한 내용을 얻을 수 있습니다. 이는 당사의 CNC 가공 클레비스 핀이 대부분의 장비의 표준 브래킷 및 부품과 함께 작동하도록 제작되었음을 의미합니다.

제품 품질 관리

우리는 이러한 CNC 가공 클레비스 핀에 대해 표준 품질 검사를 실시하여 올바르게 작동하는지 확인합니다. 각 제품은 직경, 길이, 구멍 배치 등을 측정하여 크기가 올바른지 확인합니다. 우리는 또한 재료 자체를 테스트하여 그것이 올바른 유형인지, 충분히 강하고 단단한지 확인합니다.

우리는 문제가 될 수 있는 흠집, 거친 모서리 또는 기타 흔적이 있는지 표면을 살펴봅니다. 모든 작업은 ISO 2341과 같은 일반적인 업계 규칙에 따라 수행됩니다. 우리는 나중에 추적할 수 있도록 각 배치에 대한 테스트 기록을 보관합니다.

이러한 점검을 거친 후 CNC 가공 클레비스 핀은 일반 작업이나 버틸 필요가 있는 더 힘든 작업에 적합합니다.

Q&A 세션

Q:귀사의 CNC 가공 클레비스 핀은 어떤 표준을 준수합니까?

A: 당사의 표준 CNC 가공 클레비스 핀은 ISO 2341 또는 ANSI B18.8.1과 같은 사양을 충족하도록 제조되었습니다. 이는 핀 직경, 헤드 및 구멍의 일관된 치수를 보장하여 어셈블리의 안정적인 맞춤과 상호 교환성을 보장합니다.

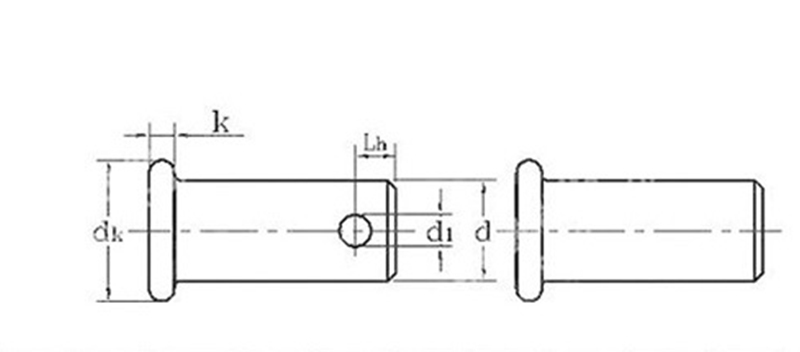

CNC Machined Clevis Pins

단위 : mm
d	최대	3	4	5	6	8	10	12	14	16	18	20
d	분	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87
dk	최대	5	6	8	10	12	14	16	18	20	22	25
dk	분	4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	24.48
k	명사 같은	1.5		2		2.5		3		3.5		4
	최대	1.625		2.125		2.625		3.125		3.65		4.15
	분	1.375		1.875		2.375		2.875		3.35		3.85
d1	분	1.6		2		3.2		4			5	5
d1	최대	1.74		2.14		3.38		4.18			5.18	5.18
Lh 분		1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8
