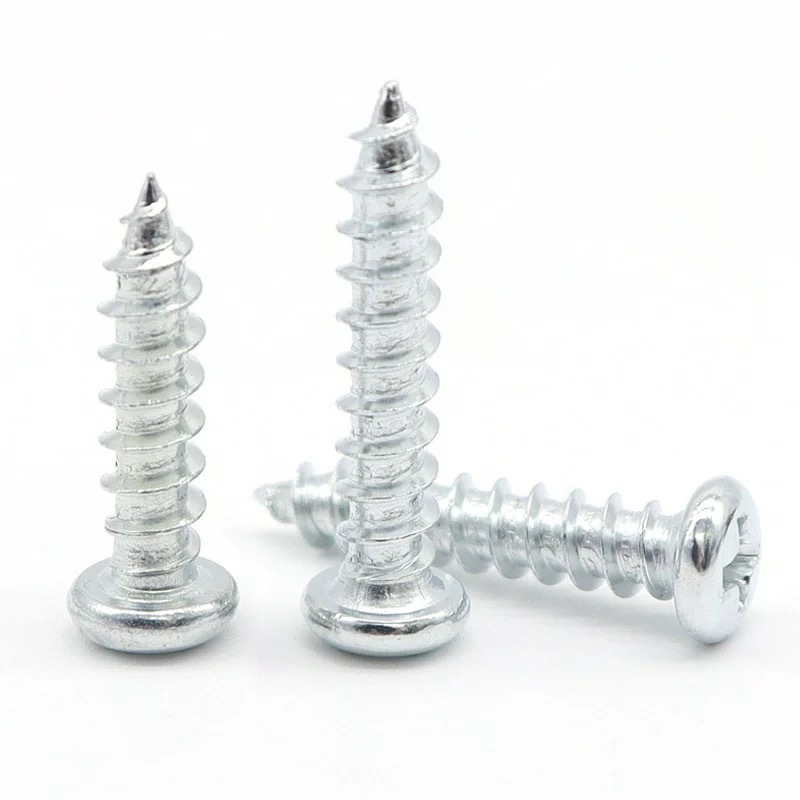

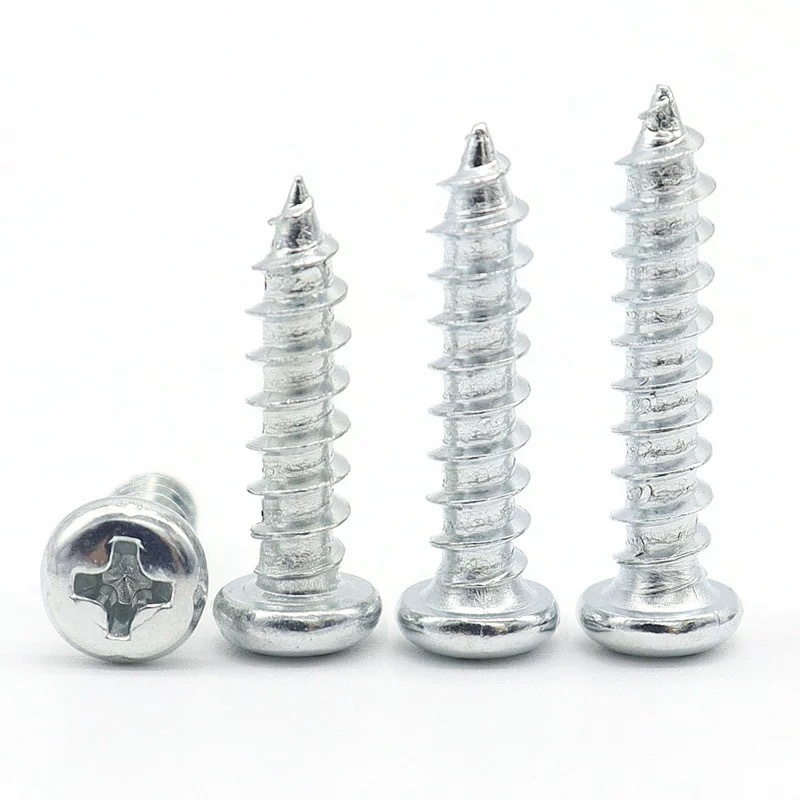

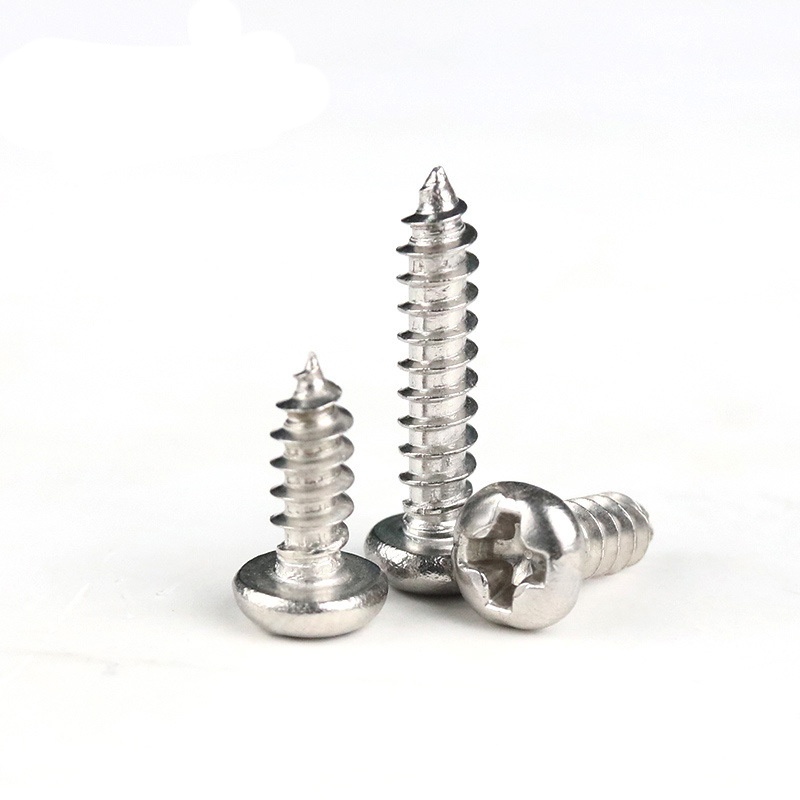

십자형 팬 헤드 태핑 나사

China Xiaoguo® 십자형 팬 헤드 태핑 나사는 사전 드릴링 카운터싱크 구멍이 필요 없는 실용적인 디자인이 특징입니다. 넓은 피치의 나사와 테이퍼 포인트가 있어 얇은 시트나 플라스틱 제품에 적합합니다. 다양한 설치 요구 사항을 충족할 수 있도록 전체 사용자 정의가 지원됩니다.

문의 보내기

제품 설명

공급업체의 십자형 팬 헤드 태핑 나사샤오궈®효율적인 배치 조립을 위해 실용적인 팬 헤드, 미끄럼 방지 크로스 슬롯 및 셀프 태핑 뾰족한 테일을 통합합니다. 다른 나사 유형에 비해 확실한 설치 효율성 이점을 제공하는 이 표준 패스너에는 전체 크기 차트, 전문 녹 방지 운송 솔루션, 자세한 사용 FAQ 및 Xiaoguo® 공장의 유연한 맞춤형 제조 서비스가 함께 제공됩니다.

십자형 팬 헤드 태핑 나사는 단순해 보이지만 모든 구조적 세부 사항은 "빠르고 안전하며 편리하다"는 목표를 달성합니다.

1.머리

나사 머리는 편평한 둥근 캡 모양입니다. 조인 후에는 접시머리 나사처럼 원추형 구멍을 뚫을 필요 없이 공작물 표면에 직접 누를 수 있습니다.

2.크로스 슬롯

십자형 슬롯에 드라이버를 삽입하면 자동으로 중앙으로 이동하여 기울어질 가능성이 적습니다. 단일 슬롯형에 비해 십자형은 고속 회전 시 드라이버가 풀릴 가능성이 적습니다.

3.실과 뾰족한 팁

나사산 사이의 간격은 일반 나사의 간격보다 훨씬 큽니다.

십자형 팬 헤드 태핑 나사의 꼬리는 뾰족하며 작은 원뿔과 비슷합니다.

Cross Recessed Pan Head Tapping Screws

비교

다른 일반적인 나사와 비교하여 나사의 구조는 더 확실한 장점을 가지고 있습니다.

항목 십자형 팬 헤드 태핑 나사 단일 슬롯 둥근 머리 셀프 태핑 나사 헤드다운 설계의 나사 앵커

설치 속도 빠름 느림 느림

헤드 가공 카운터싱크 구멍이 필요 없이 직접 누르십시오. 직접 누르십시오. 카운터싱크 구멍이 있어야 합니다.

적용 가능한 시나리오 얇은 판, 플라스틱, 일괄 조립 수동 수리, 코르크 금속 구멍의 사전 드릴링 필요

Cross Recessed Pan Head Tapping Screws

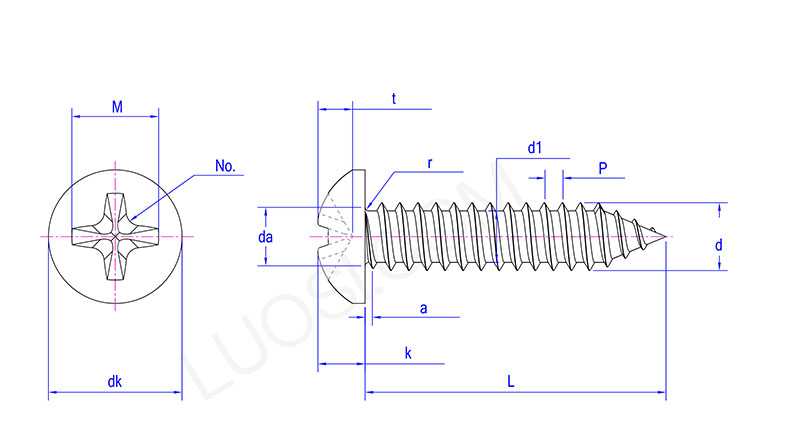

월	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
최대	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
다 맥스	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
최대 dk	4	5.6	7	8	9.5	11	12	16	20
최소 dk	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k 최대	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k 분	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r 분	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
아니요.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
분	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t 최대	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
최대 d1	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1분	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
최대 d	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
일만	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
