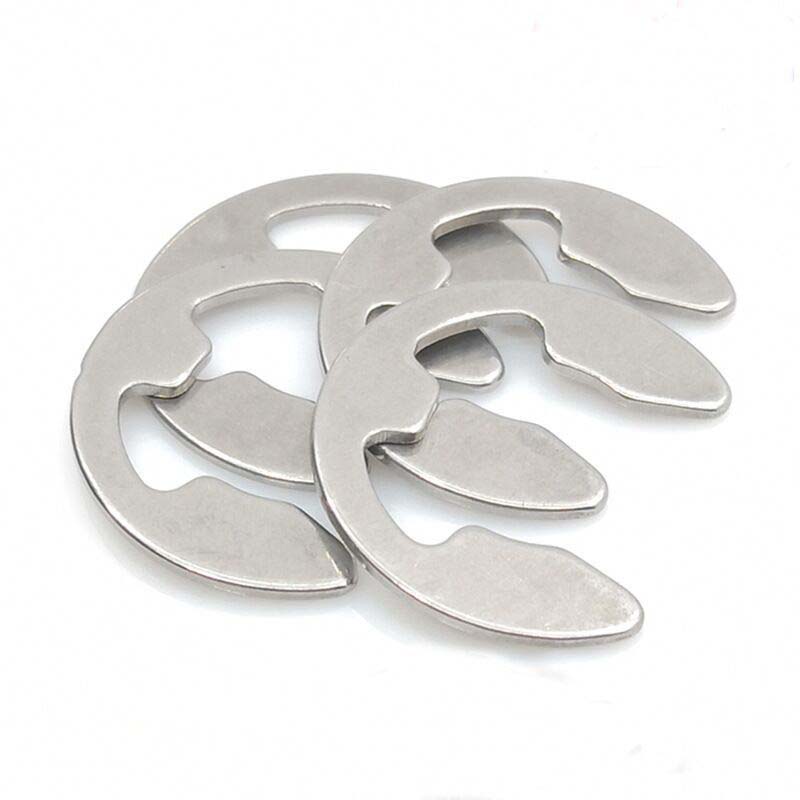

E형 고정 링

E형 고정 링은 홈에 끼워 조립품 내의 부품을 제자리에 안전하게 고정하도록 설계된 원형 패스너입니다. 회사의 물류 네트워크를 통해 Xiaoguo® 제품이 영업일 기준 15일 이내에 고객에게 도달할 수 있습니다.

문의 보내기

제품 설명

월	Φ2	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ8	Φ9	Φ12	Φ15
최대 d	2	2.5	3	3.5	4	5	6	8	9	12	15
일 분	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	8.78	11.73	14.73
n 최대	1.825	2.325	2.625	3.125	3.65	4.65	5.65	7.68	8.18	10.715	13.215
n 분	1.575	2.075	2.375	2.875	3.35	4.35	5.35	7.32	7.82	10.285	12.785
h 최대	0.43	0.43	0.64	0.64	0.84	0.84	1.05	1.05	1.05	1.25	1.56
시간 분	0.34	0.34	0.53	0.53	0.7	0.7	0.87	0.87	0.87	1.07	1.35
DC 최대	5	6	7	8	9	10	12	16	18	24	30

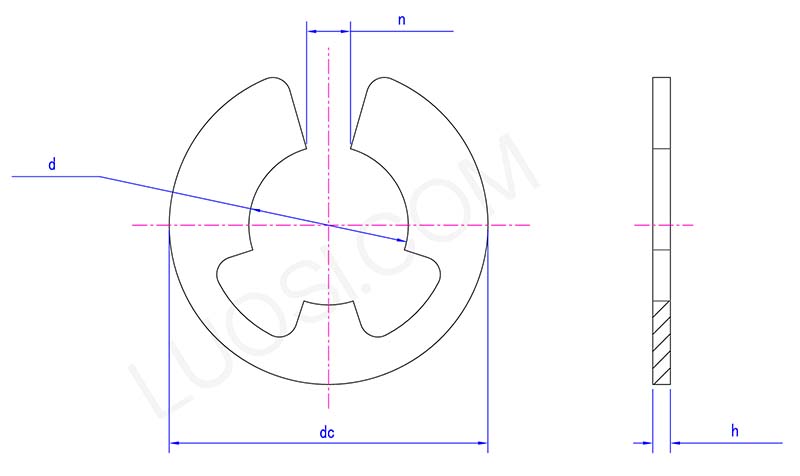

E type retaining rings Structure diagram

E형 고정 링을 사용하면 도구 없이 또는 몇 가지 간단한 도구만으로 설치할 수 있으므로 물건을 더 쉽게 조립할 수 있습니다. 서클립 플라이어는 짧은 사용 시간과 저렴한 비용으로 신속하게 삽입하거나 제거할 수 있습니다. 이 고정 링은 올바른 위치에 설치했을 때 홈에 꼭 맞도록 약간 구부릴 수 있는 분할 링입니다. 나사나 볼트와 달리 나사산 가공이 필요하지 않아 조립 시 부품이 손상될 가능성이 적습니다.

이러한 링은 진동이나 열로 인해 부품이 팽창하는 등 시간이 지남에 따라 변하는 하중을 견딜 수 있으며 제자리에 유지됩니다. 또한 재사용이 가능하므로 구성 요소 교체가 훨씬 간단해집니다. 설치가 쉽고 전문 교육이 필요하지 않으며 분주한 생산 라인 장비에서 빠른 전환이 가능합니다. 평평한 모양은 좁은 공간에 적합합니다.

기준

E형 고정 링은 품질과 안전에 대한 엄격한 산업 인증을 받았습니다. ISO 8750-8752는 외부 링 크기에 대한 규칙을 설정하고 DIN 472/471은 내부 링 크기에 적용됩니다. 항공우주 분야에 사용되는 링은 AS9100 표준을 충족하므로 품질을 추적하고 거친 조건에서도 잘 작동하도록 보장합니다. 의료용 재료는 FDA 및 USP Class VI 지침을 따릅니다. RoHS 및 REACH 인증을 통해 친환경적인 방식으로 생산됩니다.

우리는 중요한 용도에 대한 재료 테스트 보고서(MTR)와 PPAP 문서를 제공합니다.

어떤 품질 인증이 가능한가요?

Xiaoguo®는 ISO 9001(품질 관리), ISO/TS 16949(자동차 산업) 또는 AS9100(항공우주 산업)과 같은 국제 표준에 따라 제품을 생산하는 전문 E형 고정 링 제조업체입니다. 우리가 사용하는 재료는 표준에 부합하며, 제조된 부품은 표준에 부합하며 오차는 표준 범위 내에 있습니다. 완제품은 생산 후 테스트를 거치며, 일부는 염수 분무 테스트나 하중 내구성 테스트가 필요합니다. 우리는 ASTM 또는 DIN 사양을 충족하는 재료 테스트 보고서를 제공할 수 있습니다. 또한 항공우주 분야에 적합한 제품에 대한 관련 표준인 NADCAP 인증을 획득했습니다.

안전 요구 사항이 높은 산업에서 리테이닝 링은 포괄적인 크기, 표면 결함 및 경도(로크웰 C 경도 단위)를 거쳐야 합니다. 비표준 부품의 사용을 줄입니다.

제품 소재

E 유형 고정 링은 다양한 적용 시나리오에 맞게 다양한 재료로 제작됩니다. 가장 일반적인 재료는 스프링 강철로, 우수한 탄성과 내마모성을 제공하여 링이 홈에 쉽게 끼워지고 꼭 맞는 상태를 유지할 수 있습니다. 스테인레스 스틸은 또 다른 옵션으로 습하고 부식성이 있는 환경이나 실외 기계나 물 관련 장비와 같이 녹 저항이 필요한 응용 분야에 주로 사용됩니다. 경량 또는 저부하 요구 사항의 경우 어셈블리의 전체 무게를 줄이기 위해 알루미늄이 사용되는 경우도 있습니다. 일부 변형에서는 기본적인 녹 방지 보호를 위해 표면 코팅이 된 탄소강을 사용할 수 있습니다. 재료 선택은 작업 환경, 하중 지지 요구 사항, 비용 고려 사항과 같은 요소에 따라 결정됩니다. 링이 안정적인 구조적 성능을 갖고 반복적인 설치 및 제거를 견딜 수 있도록 모든 재료는 스탬핑 및 열처리 공정을 거칩니다.

제품운송비

E형 고정 링의 운송 비용은 여러 실제 요인에 따라 달라집니다. 첫째, 주문 수량은 비용에 영향을 미칩니다. 수량이 많을수록 총 중량과 부피가 높아져 더 많은 포장 재료와 더 큰 배송 컨테이너가 필요해 수수료가 높아질 수 있습니다. 소규모 배치는 표준 택배 서비스를 통해 배송될 수 있으며 비용은 무게와 배송 거리를 기준으로 계산됩니다. 대량 주문의 경우 해상 운송이 더 비용 효율적이며 수수료는 일반적으로 컨테이너 또는 팔레트 용량을 기준으로 책정됩니다. 배송 위치도 중요한 역할을 합니다. 교통이 불편한 오지나 지역은 추가요금이 발생합니다. 항공 화물과 같은 빠른 배송 옵션을 사용할 수 있지만 표준 배송보다 훨씬 더 많은 비용이 듭니다. 또한 강화된 상자나 팔레트 등 장거리 배송에 대한 포장 비용이 총 운송 비용에 포함될 수 있습니다. 고객은 공급업체에 주문 수량, 배송 주소, 필요한 배송 시간을 제공하여 자세한 견적을 받을 수 있습니다.
