플러시 마운팅 클린칭 너트

매립형 장착 클린칭 너트는 신뢰성과 속도 때문에 자동차, 가전제품, 전자 제품과 같은 산업에서 자주 활용됩니다. Xiaoguo®는 제조업체가 사용하는 최고급 금속을 지속적으로 공급합니다.

모델:QIB/IND S

문의 보내기

제품 설명

플러시 장착 클린칭 너트가 제대로 연결되어 있는지 확인하려면 특정 품질 검사를 수행해야 합니다. 너트가 수평인지 정사각형인지와 같이 너트가 올바른 위치에 있는지 빠르게 시각적으로 확인할 수 있습니다.

중요한 테스트에는 너트를 밀거나 당기는 데 얼마나 많은 힘이 필요한지 측정하여 클린치가 충분히 강한지 확인하는 것이 포함됩니다. 토크 테스트는 나사산의 모양이 양호하고 벗겨지지 않는지 확인합니다. 단면을 보기 위해 샘플을 자르면 재료가 클린치 홈을 완전히 채웠는지 확인할 수 있습니다.

설치하는 동안 프레스 톤수를 관찰하면 프로세스를 실시간으로 제어할 수 있습니다. 매립형 클린칭 너트 품질을 일관되게 유지하는 것은 제어된 특성, 정밀한 도구 및 올바른 프레스 설정을 갖춘 재료를 보유하는 데 달려 있습니다.

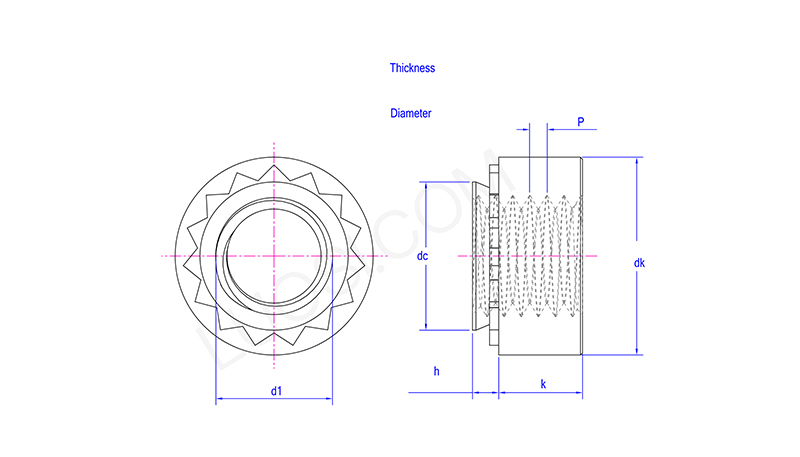

월	632-2	632-3	832-0	832-1	832-2	832-3	024-0	024-1	024-2	024-3	032-0
P	32	32	32	32	32	32	24	24	24	24	32
d1	#6	#6	#8	#8	#8	#8	#10	#10	#10	#10	#10
DC 최대	0.187	0.187	0.212	0.212	0.212	0.212	0.249	0.249	0.249	0.249	0.249
장착 구멍 직경 최소	0.1875	0.1875	0.213	0.213	0.213	0.213	0.25	0.25	0.25	0.25	0.25
최대 장착 구멍 직경	0.1905	0.1905	0.216	0.216	0.216	0.216	0.253	0.253	0.253	0.253	0.253
최소 dk	0.27	0.27	0.3	0.3	0.3	0.3	0.33	0.33	0.33	0.33	0.33
최대 dk	0.29	0.29	0.32	0.32	0.32	0.32	0.35	0.35	0.35	0.35	0.35
h 최대	0.054	0.087	0.03	0.038	0.054	0.087	0.03	0.038	0.054	0.087	0.03
h 코더	2	3	0	1	2	3	0	1	2	3	0
k 최대	0.08	0.08	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1
k 분	0.06	0.06	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08
장착판 두께 최소	0.056	0.091	0.03	0.04	0.056	0.091	0.03	0.04	0.056	0.091	0.03

Flush-Mounting Clinching nut

지침:

플러시 장착 클린칭 너트가 설치되면 특별한 유지 관리가 많이 필요하지 않습니다. 나사를 조이는 볼트에 대부분의 주의가 필요합니다. 결합하거나 분해할 때 적절한 힘을 사용했는지 확인하세요. 그들이 요구한다면 올바른 윤활제나 고착 방지제를 사용하십시오. 단, 응력 부식 균열을 일으킬 수 있는 것, 특히 스테인리스 스틸의 경우에는 멀리하십시오.

너무 많은 힘을 가하지 마십시오. 그렇지 않으면 실이 벗겨질 수 있습니다. 플러시 마운팅 클린칭 너트 자체는 기계적으로 제자리에 고정되어 있고 녹 방지 처리가 되어 있기 때문에 꽤 단단합니다. 손상되면 일반적으로 구멍을 뚫고 다른 위치에 새 것을 놓아야 합니다.

주요 재료:

플러그인 리벳 너트의 재질 선택은 다양합니다. 핵심 재료는 일반적으로 탄소강, 스테인레스강(예: 일반적인 304 스테인레스강 또는 316 스테인레스강) 등을 포함한 다양한 유형의 강철입니다. 특정 시나리오에서는 황동 또는 알루미늄도 제조 재료로 사용됩니다. 녹 저항성을 더욱 향상시키기 위해 강철 리벳 너트는 일반적으로 표면 처리됩니다. 일반적인 코팅 공정에는 복잡한 환경에서 내식성을 향상시키기 위한 아연 도금이 포함됩니다.
