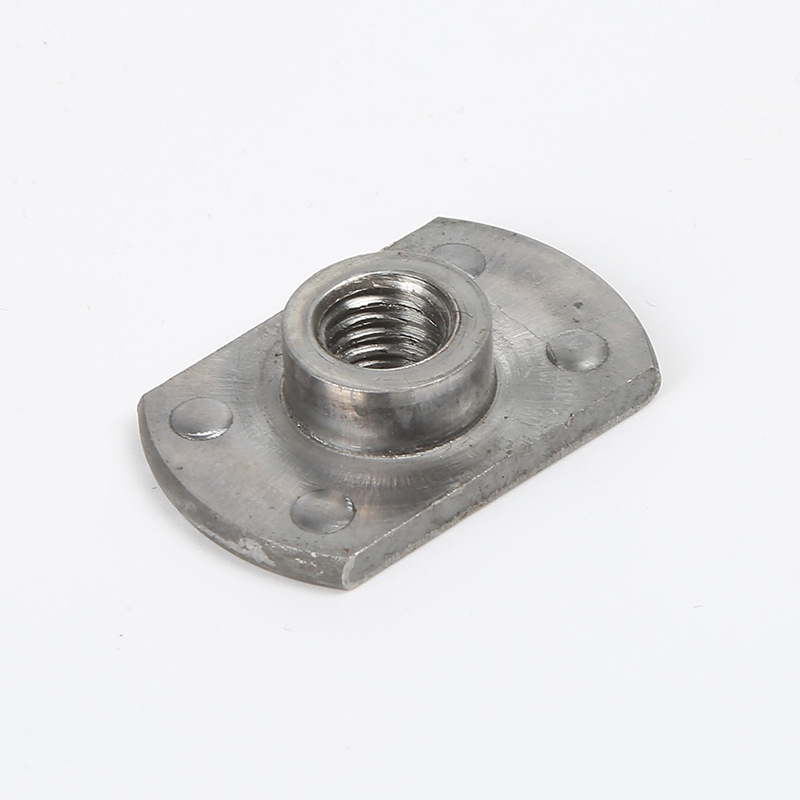

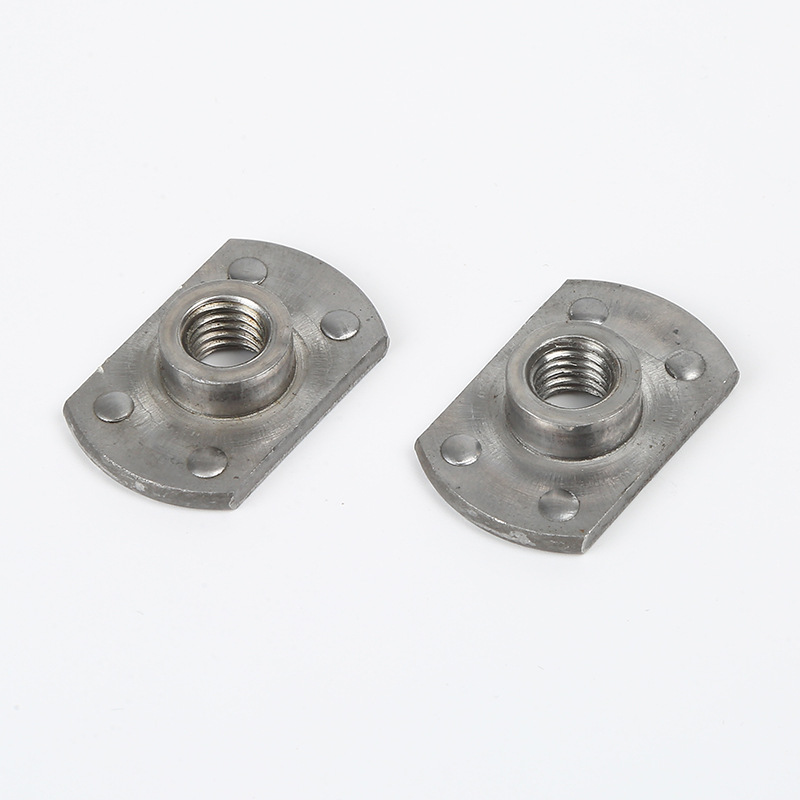

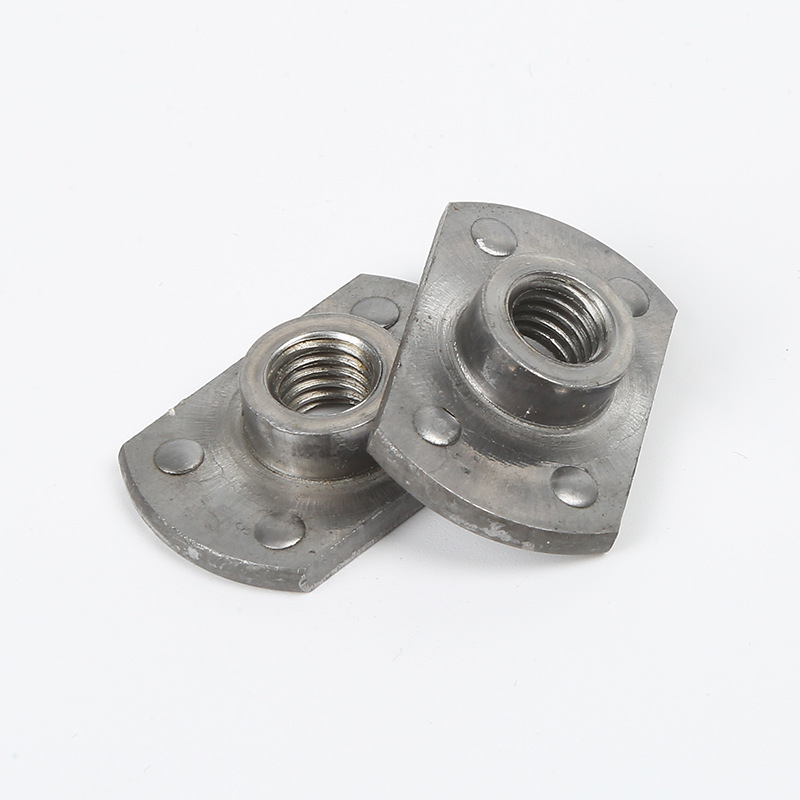

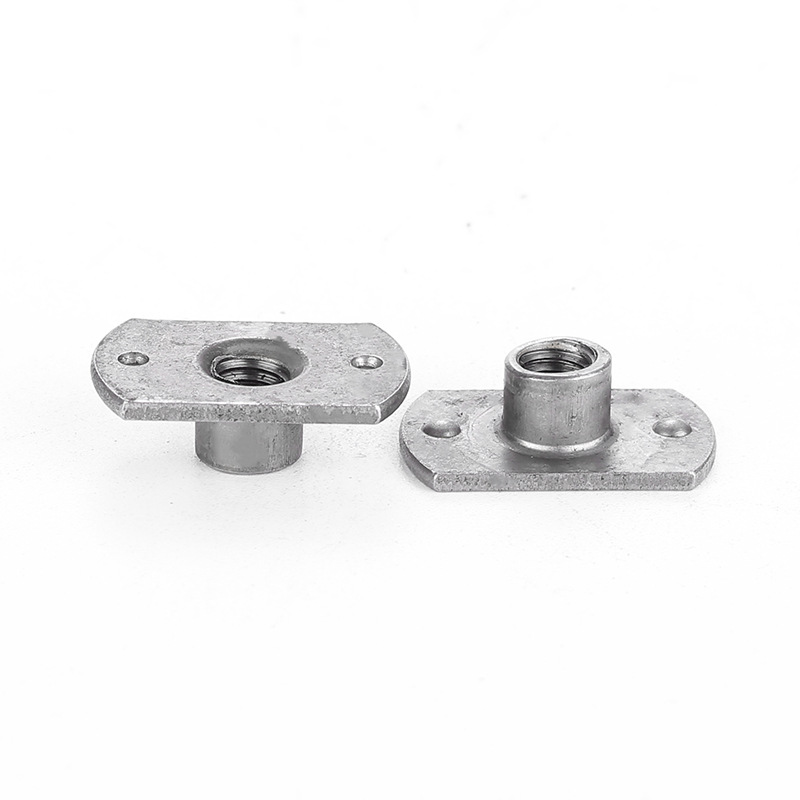

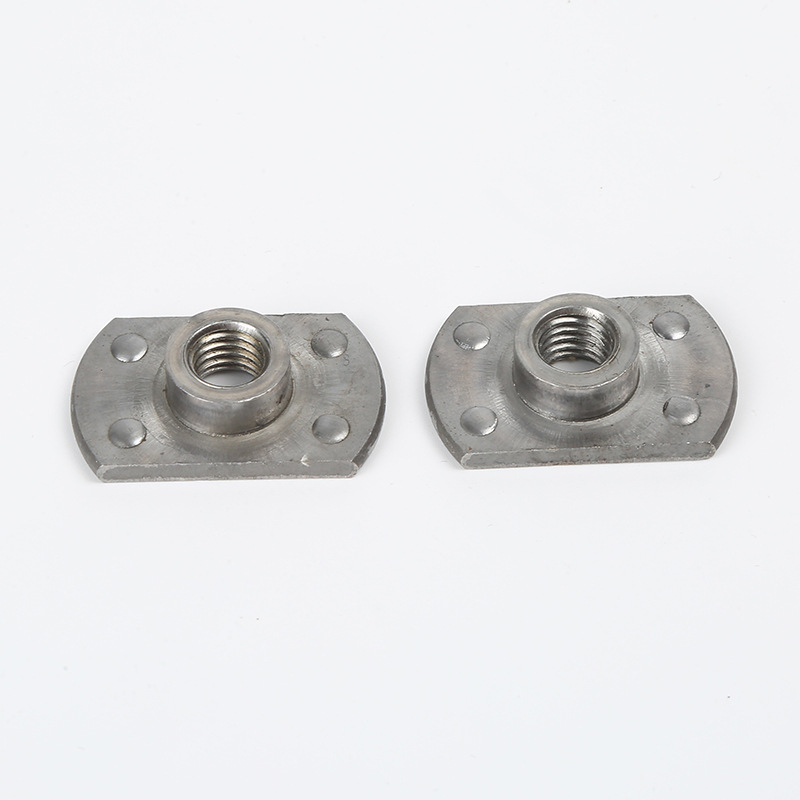

일체형 T 스타일 용접 너트

일체형 T 스타일 용접 너트의 독특한 T자형 프로파일은 용접 공정 중 향상된 안정성과 정렬을 제공합니다. 신뢰할 수 있고 시기적절한 배송은 제조업체, 유통업체, 산업 파트너를 포함한 글로벌 고객에 대한 Xiaoguo®의 주요 약속으로 남아 공급망 전반에 걸쳐 원활한 운영을 보장합니다.

모델:JIS B1196-3.2-1994

문의 보내기

제품 설명

일체형 T형 용접 너트는 나사산 크기(예: M4, M5, M6, M8, 1/4"-20, 5/16"-18)는 물론 플랜지 직경, 전체 높이, 돌출 높이 및 다리 디자인을 기준으로 한 표준 크기를 갖습니다.

ISO 10511, DIN 928(유럽에서 많이 사용됨) 및 다양한 자동차 제조업체 사양과 같이 그들이 따르는 주요 표준이 있습니다. 치수는 정확하게 유지되어 용접이 매번 동일하게 이루어지고, 나사산이 제대로 맞고, 수평으로 장착됩니다.

금속판의 두께에 맞는 크기의 T형 용접 너트를 선택하는 것이 정말 중요합니다. 이는 용접이 강하고 조인트가 잘 유지되는지 확인합니다.

제품 장점:

일체형 T 스타일 용접 너트가 설치되면 유지 관리가 많이 필요하지 않습니다. 사용하기 전에 건조한 곳에 보관하고 기름이나 찌꺼기를 제거하십시오. 용접이 엉망이 될 수 있습니다.

가장 중요한 것은 전류, 시간, 압력 등 용접 설정을 올바르게 설정하는 것입니다. 이를 통해 용접이 강하고 일관되게 유지됩니다. 시간이 지남에 따라 얼마나 잘 유지되는지는 초기 용접이 얼마나 좋은지, 재료나 표면 처리가 사용되는 곳에 적합한지 여부에 따라 달라집니다.

적절하게 용접되면 일체형 T 스타일 용접 너트는 전체 어셈블리가 사용되는 동안 영구적이고 번거롭지 않은 나사산 솔루션으로 유지됩니다.

월	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1丨1.25	1.25丨1.5	1.5丨1.75
최대 dk	20.5	20.5	23.7	23.7	31	33.2
최소 dk	19.5	19.5	22.3	22.3	29	30.8
최대	12.25	12.25	14.3	14.3	19.4	21.5
초	11.75	11.75	13.7	13.7	18.6	20.5
DS 맥스	5.9	6.7	8.3	10.2	13.2	15.2
ds 분	5.4	6.2	7.8	9.5	12.5	14.5
k 최대	5.9	6.9	7.5	9	10.6	11.8
k 분	5.1	6.1	6.5	8	9.4	10.2
h 최대	1.4	1.4	1.85	1.85	2.3	2.3
시간 분	1	1	1.35	1.35	1.7	1.7
최대 d2	6.9	6.9	8.9	10.9	12.9	14.9
d2분	6.7	6.7	8.7	10.7	12.7	14.7
h2 최대	0.8	0.8	0.8	0.8	1.2	1.2
시간 2분	0.6	0.6	0.6	0.6	1	1
최대 d0	3.25	3.25	3.25	3.25	4.05	4.05
d0분	2.75	2.75	2.75	2.75	3.55	3.55
h1 최대	0.6	0.6	0.6	0.6	0.7	0.7
1시간	0.4	0.4	0.4	0.4	0.5	0.5
최대 d1	15.2	15.2	17.25	17.25	22.3	24.3
d1분	14.8	14.8	16.75	16.75	21.7	23.7

통합 표준:

우리는 일체형 T 스타일 용접 너트를 만드는 과정에서 엄격한 품질 검사를 실시합니다. 즉, 재료가 들어올 때 확인하고, 다양한 생산 단계에서 나사산 및 돌출 높이와 같은 항목을 측정하고, 용접 강도, 견딜 수 있는 토크 및 밀어내기 저항을 확인하기 위해 부품을 파손하는 테스트를 수행하는 것을 의미합니다. 또한 AQL 표준을 사용하여 표면 마감을 확인하고 최종 배치 샘플을 채취합니다.

우리는 모든 T-스타일 너트가 일관성을 유지하고 사양을 충족하는지 확인하기 위해 통계적 공정 제어를 사용합니다.
