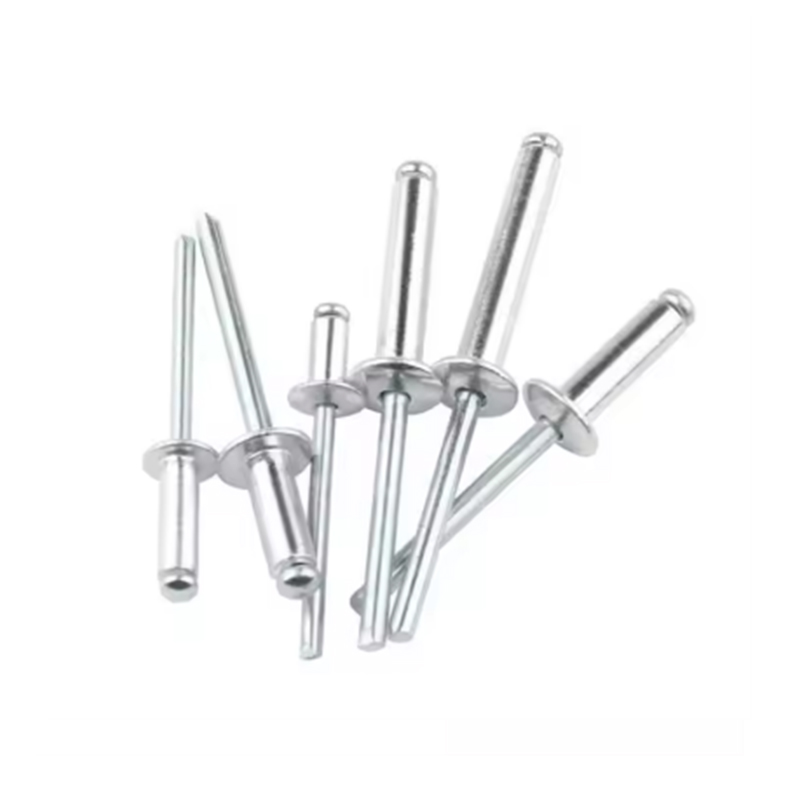

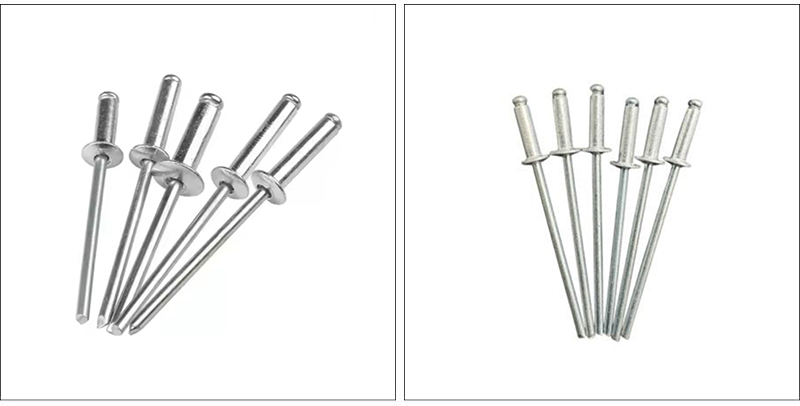

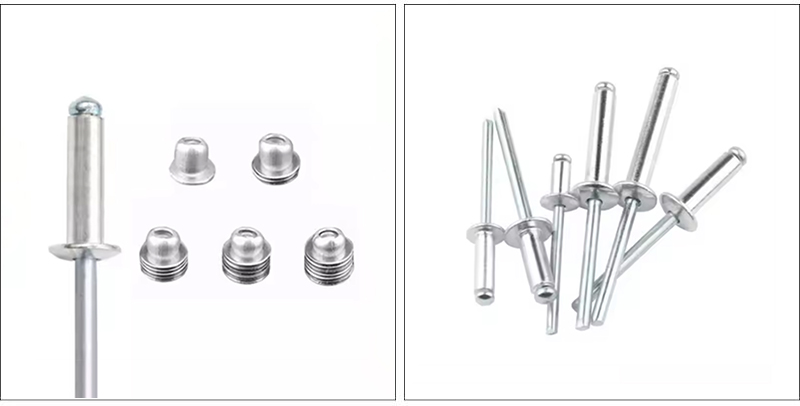

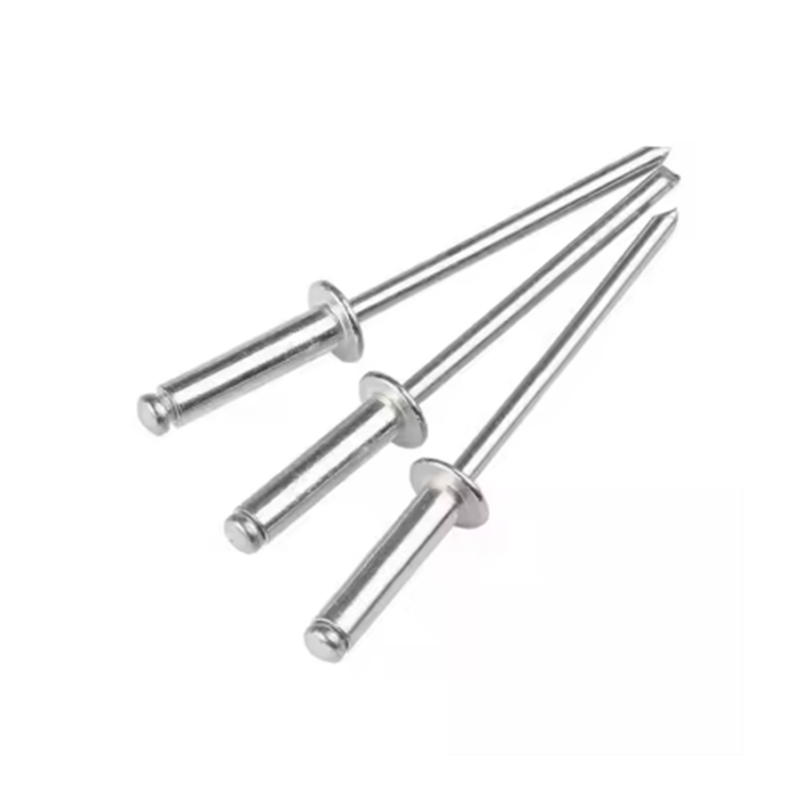

개방형 엔드 블라인드 리벳

개방형 엔드 블라인드 리벳은 리벳 조인트 유형이며 미적 측면과 방해 요소를 최소화하기 위해 장착 표면과 같은 높이에 있는 카운터성크 헤드 디자인의 고정 커넥터입니다.개방형 엔드 블라인드 리벳특수공구를 사용하여 장착한 후 코어를 당겨서 리벳을 확장시켜 조이는 방식입니다. 자동차, 항공, 전자 장비 제조 등 많은 분야에서 널리 사용되는 박판 연결에 적합하며 연결이 견고하고 효율적입니다.

블라인드 리벳 분류

GB/T12615 브레이크 풀 맨드릴과 편평한 둥근 머리가 있는 폐쇄형 블라인드 리벳;

GB/T12616 브레이크 풀 맨드릴과 접시머리가 있는 폐쇄형 블라인드 리벳;

GB/T 12617 브레이크 풀 맨드릴과 접시 머리가 있는 개방형 엔드 블라인드 리벳;

GB/T 12618 브레이크 풀 맨드릴과 플랫 라운드 헤드가 있는 개방형 엔드 블라인드 리벳

장점

개방형 엔드 블라인드 리벳은 넓은 리벳팅 범위, 빠른 설치, 안정적이고 신뢰할 수 있는 성능을 갖추고 있으며 전 세계 가공 및 제조 산업에서 사용됩니다.

개방형 엔드 블라인드 리벳특수 리벳 건을 사용하면 한 사람이 신속하게 리벳 작업을 완료할 수 있어 설치 시간이 크게 단축되고 작업 효율성이 향상됩니다.

작동 원리

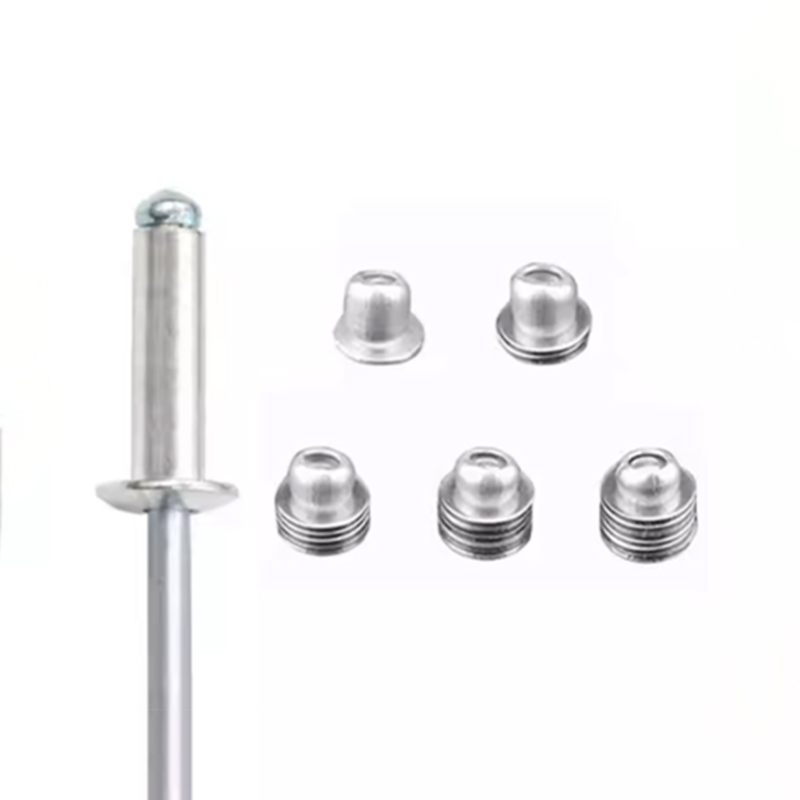

오픈형 엔드블라인드 리벳의 리벳팅은 작업물을 리벳팅할 필요성을 통해 금속 원통형 엔드 블라인드 리벳의 천공보다 약간 작은 직경을 사용하고, 리벳을 해머면 양쪽에 리벳을 박거나 압력을 가하여 리벳팅 헤드(캡)의 끝 부분 형성 시 금속 기둥(튜브) 변형 및 동료의 두꺼워짐을 방지하여 작업물이 리벳에서 분리될 수 없도록 하는 것입니다. 외력에 의한 공작물 분리는 못의 캡인 못 막대의 역할로 인해 발생하는 전단력을 견디어 공작물의 이탈을 방지합니다.

설치 단계

먼저, 리벳 직경과 판 두께에 따라 연결된 부품에 적합한 리벳 구멍을 가공합니다.

끼워 넣다개방형 엔드 블라인드 리벳구멍에 삽입하고 접시 머리 부분이 결합할 부품의 표면에 맞는지 확인합니다.

특수 리벳 당김건을 이용하여 리벳의 맨드릴을 고정시킨 후, 건의 손잡이를 당겨 맨드릴이 늘어나도록 합니다.

맨드릴이 늘어남에 따라 개방형 엔드 블라인드 리벳의 몸체가 확장되어 맨드릴이 당겨져 설치가 완료될 때까지 단단한 조인트를 형성합니다.
