영구 클린 칭 너트

Xiaoguo®는 전 세계적으로 필수 패스너를 공급합니다. 영구 클린 칭 너트는 얇은 시트 재료를 위해 설계된 영구적 인 패스너입니다. 관심이 있으시면 무료 샘플을 제공 할 수 있습니다.

모델:QIB/IND CLA

문의 보내기

제품 설명

영구 클린 칭 너트는 판금에 사용되는 영구적 인 패스너입니다. 용접 또는 스레딩이 필요한 일반 너트와 달리 프레스 포스로 빠르게 설치하여 강력하고 신뢰할 수있는 나사산 지점을 만들어 물건을 부착 할 수 있습니다. 그것은 정확하게 만들어진 조종사와 으스스한 생크를 가지고 있습니다. 설치되면이 부품은 그들이 넣은 재료를 움직여 잠금 장치를 형성합니다.

이는 열 변형을 피하고 추가 단계를 제거하며 조립 시간과 비용을 크게 줄입니다. 이 기술은 효율적이고 강력한 고정 솔루션을 필요로하는 대량 생산에 이상적이며 광범위한 산업에서 사용됩니다.

제품 혜택 :

영구 클린 칭 너트의 가장 중요한 점은 사전 드릴 스레드가 필요없이 연성 판금 또는 비철 플레이트에서 직접 영구적이고 강한 연결을 형성 할 수 있다는 것입니다. 설치하면 프레스가 영구 클린치 너트를 재료로 밀어 넣습니다. 특정 모양은 주변의 금속이 움직이고 머리 아래 및/또는 생크 주위에 고리 모양의 들여 쓰기 (Knurl 또는 그루브와 같은)로 흘러 들어갑니다.

그 결과 강력한 기계식 잠금은 효과적으로 회전 및 풀 아웃 힘을 저항합니다. 이 기술은 또한 진동에 저항력이있는 고강도 스레드 인서트를 생성하여 볼트 연결을위한 강력하고 신뢰할 수있는 기초를 제공합니다.

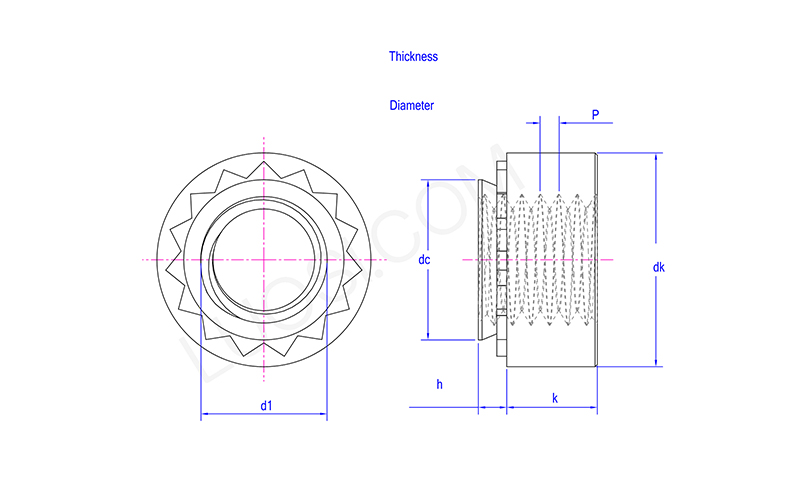

몬	M2-1	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
DC Max	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
DK MIN	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
DK Max	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
K 분	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
K Max	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
H 코더	1	2	1	2	1	2	1	2	1	2	1
H Max	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
장착 플레이트의 두께	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
장착 구멍 직경 Min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
장착 구멍 직경 Max	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
D1	M2	M2	M3	M3	m3.5	m3.6	M4	M4	M5	M5	M6

영구 클리닝 너트의 주요 실패 모드는 무엇입니까?

영구 클린 칭 너트는 몇 가지 주요 방법으로 실패 할 수 있습니다. 하나는 풀 아웃입니다-너트가 시트에서 똑바로 나오면. 클린치가 충분히 깊지 않거나 너트가 시트 두께에 맞지 않으면 종종 발생합니다. 다른 하나는 회전하고 있습니다. 너트가 시트에서 회전 할 때, 일반적으로 톱니 모양이 충분히 잡히지 않기 때문입니다. 내부의 실도 벗겨 질 수 있습니다.

올바른 너트를 선택하고 설치를 올바르게 설정하면 이러한 문제가 발생하지 않습니다.
