강력한 압축 디스크형 스프링

밸브 및 중장비와 같은 까다로운 응용 분야에 사용되는 강력한 압축 디스크 모양 스프링을 자주 찾을 수 있습니다. 제조업체는 극한 조건에서도 신뢰성을 유지하는 스택형 디스크 스프링 어셈블리에 대해 Xiaoguo®를 신뢰합니다.

모델:75LB

문의 보내기

제품 설명

건설 산업에서 강력한 압축 디스크 모양 스프링은 교량 지지 장치와 같은 대규모 구조 프로젝트에 일반적으로 사용됩니다. 이는 구조물에서 발생하는 움직임과 진동을 처리하는 데 도움이 됩니다.

이 스프링의 직경은 일반적으로 상당히 크며 고강도 강철로 만들어집니다. 공장에서 직접 배송하기 때문에 가격이 매우 저렴합니다. 프로젝트 기반 주문의 경우 맞춤형 견적 및 할인을 제공할 수 있습니다.

대부분의 경우 장기간 부식을 방지하기 위해 용융 아연 도금 처리를 적용합니다. 크기가 크기 때문에 무거운 운송 방법을 사용하여 배송합니다. 포장 디자인은 옥외 건설 현장 조건에서도 무결성을 유지하도록 설계되었습니다. 각 스프링에는 관련 구조 엔지니어링 표준을 준수하는 인증도 있습니다.

제품 세부정보

철도 운송 시스템에서 강력한 압축 디스크 모양 스프링 그룹은 서스펜션 및 완충 장치의 핵심 구성 요소로, 진동을 완화하고 에너지를 흡수하는 데 도움이 됩니다. 이들 설계로 인해 동적 및 높은 하중을 받는 경우에도 내구성이 유지됩니다.

우리는 철도 공급업체를 위한 비용 효율적인 솔루션을 제공합니다. 1500개 이상 주문하시면 대량 할인 혜택을 받으실 수 있습니다. 표준 표면처리는 흑색산화처리입니다. 우리는 전문 물류 회사와 긴밀한 협력 관계를 구축했습니다. 한편으로 우리는 적시 배송을 보장하고 주문이 제 시간에 맞춰 배송되도록 보장합니다. 한편, 벌크 화물 운송 시나리오에 대한 운임을 정교하게 최적화하여 전체 물류 비용을 절감합니다.

포장은 튼튼하고 방수 처리되어 있습니다. 스프링은 피로 수명 및 하중 특성 테스트를 거쳤으며 모두 철도 산업 표준을 준수합니다.

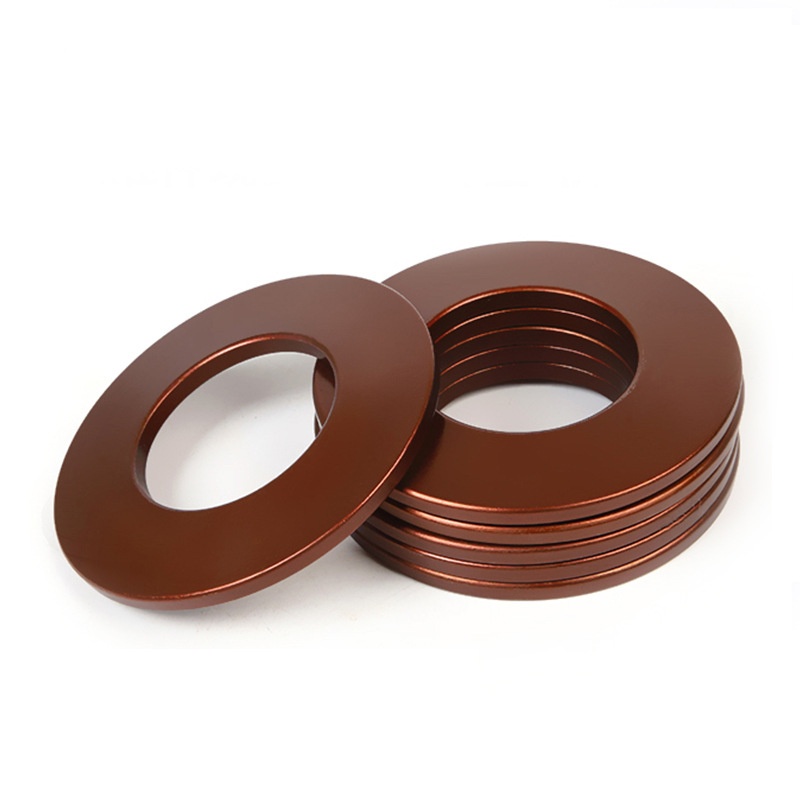

Powerfully Compressive Disc Shaped Spring

디스크 모양 스프링 스탠다드 버전
	기하학 매개변수				기계 속성				무게
	기하학 매개변수				f=0.50h f=0.75h				무게
	D	d	t	h/t	F	P	F	P	kg/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48
