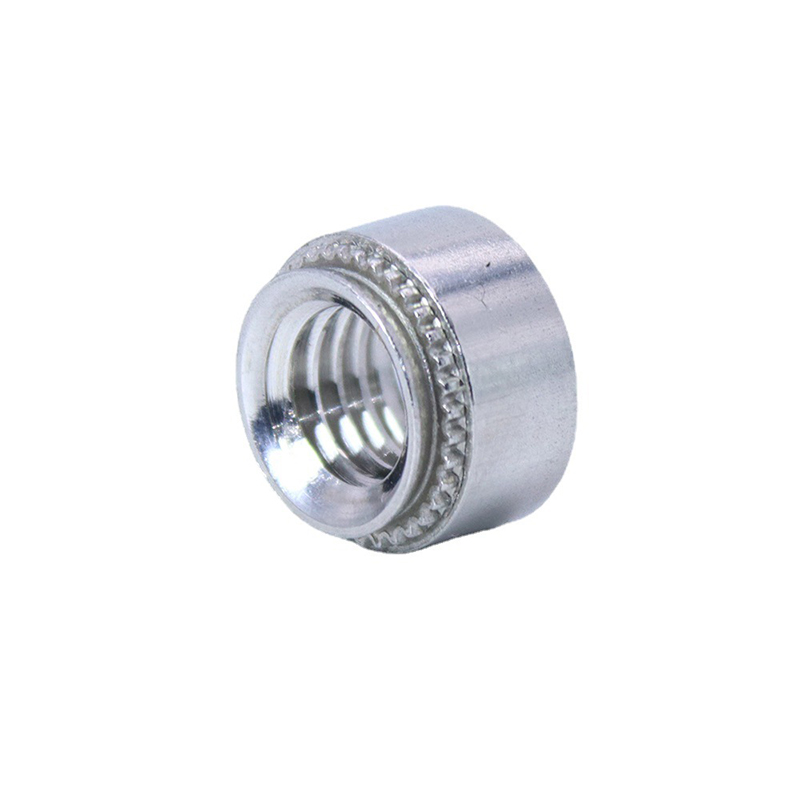

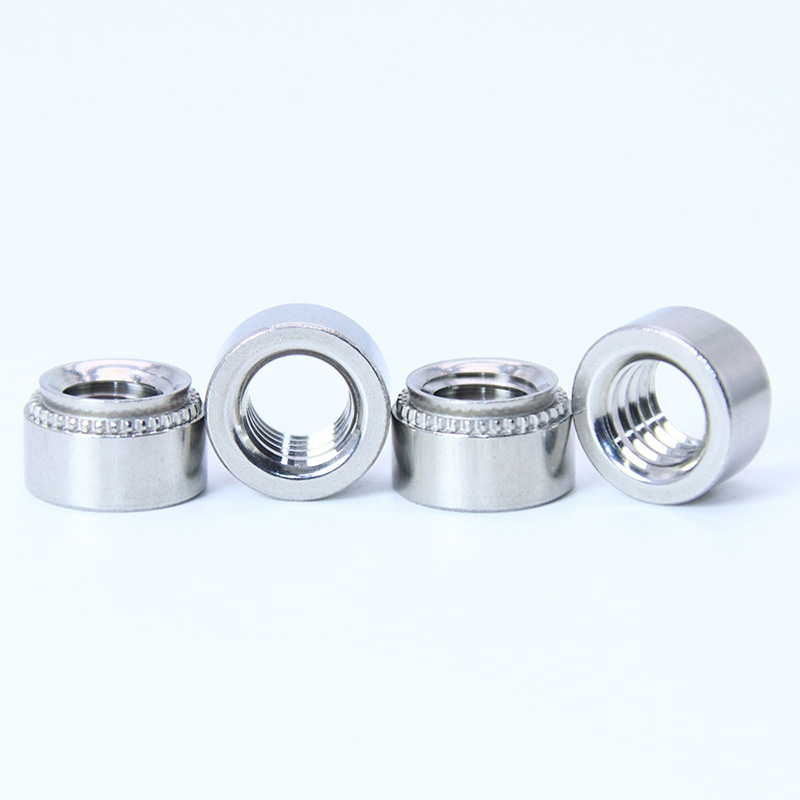

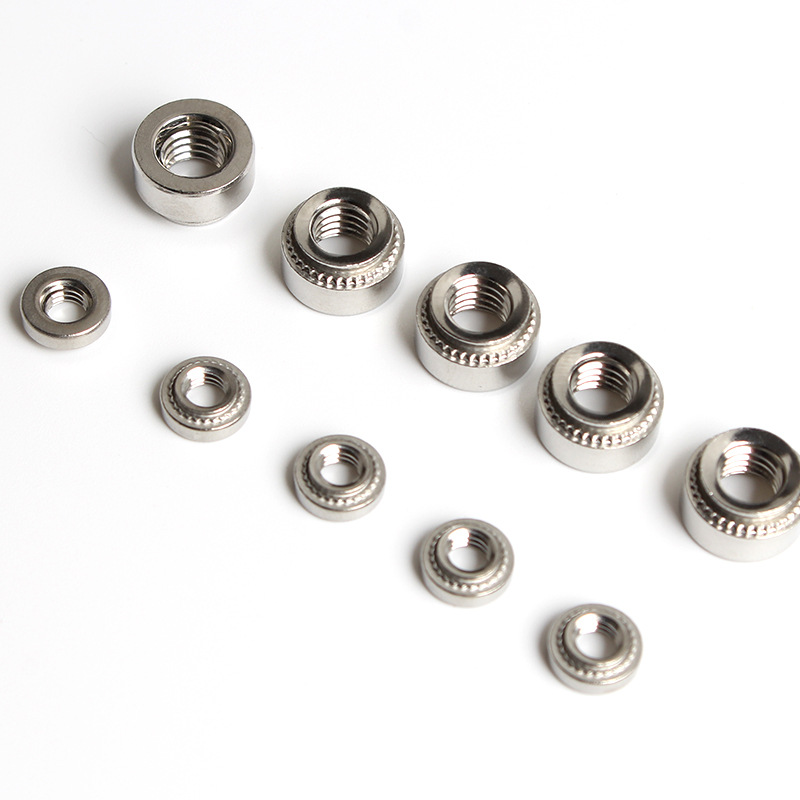

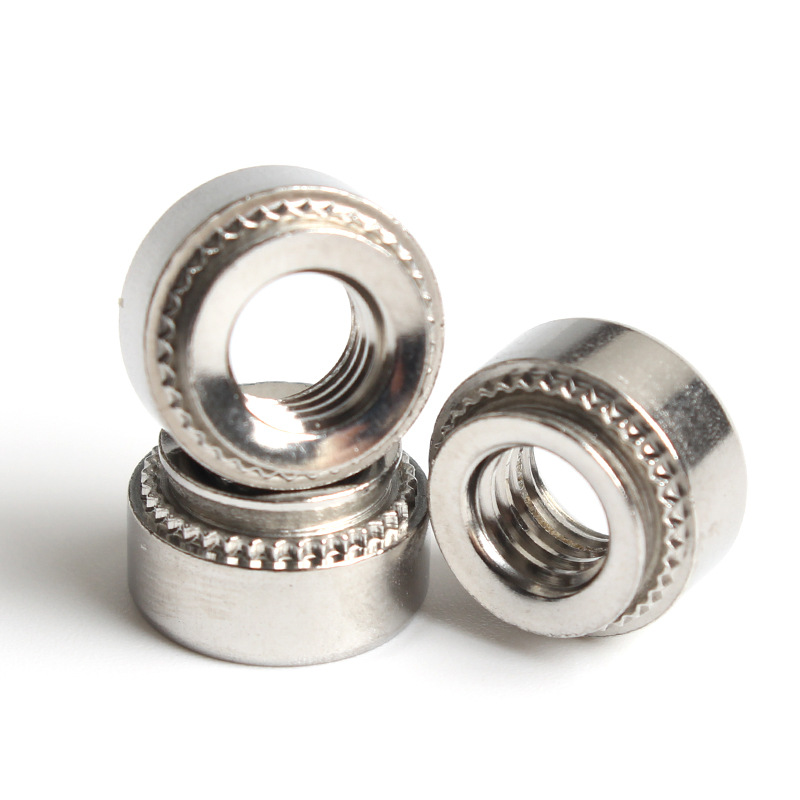

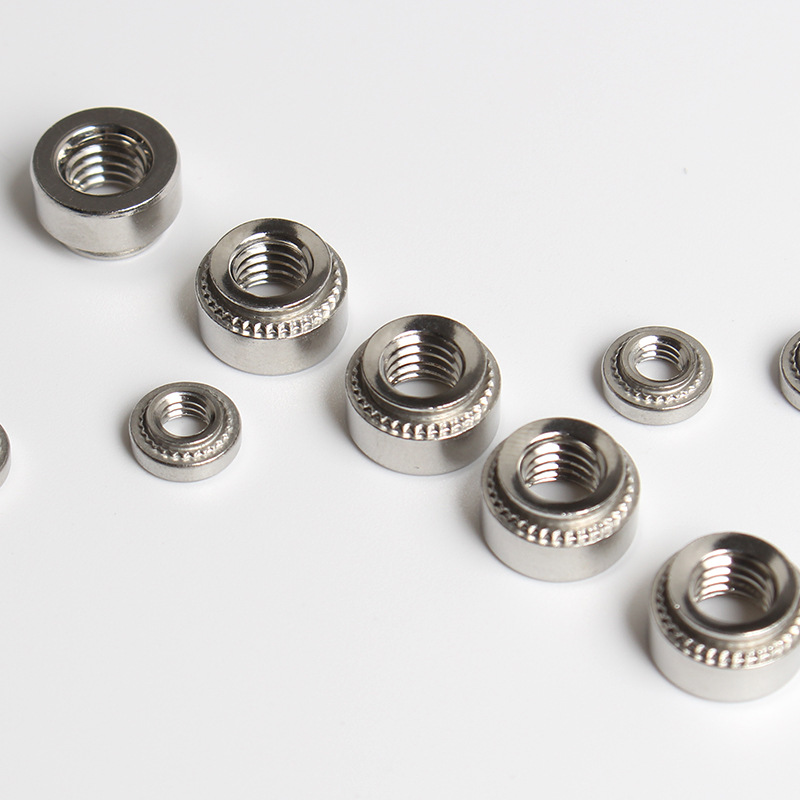

견고한 클린칭 너트

견고한 클린칭 너트는 일반적으로 최종 조립 전에 부품에 사전 조립되어 생산을 간소화합니다. 신뢰할 수 있는 패스너를 찾는 것은 Xiaoguo® 제조업체의 패스너를 찾는 것을 의미합니다.

모델:QIB/IND CLA

문의 보내기

제품 설명

다용도성의 핵심 이유는 견고성에 있기 때문에 견고한 클린칭 너트를 다양한 연성 재료와 함께 사용할 수 있습니다. 실제로 이 제품은 연강, 다양한 성질을 지닌 알루미늄 합금, 황동, 순동 및 일부 스테인리스강(오스테나이트계 스테인리스강이 가장 일반적임)을 비롯한 다양한 재료와 함께 사용됩니다. 클린칭 시 깨지지 않고 움직일 수 있을 만큼 유연해야 합니다. 소재의 두께도 중요합니다. 각 유형의 견고한 클린칭 너트는 너트의 크기와 재료의 강도에 따라 작동하는 두께 범위가 일반적으로 약 0.5mm~6mm(0.020"~0.236")입니다.

제품 장점:

견고한 클린칭 너트를 사용하면 많은 비용을 절약할 수 있습니다. 용접 장비, 용접공을 작동할 사람, 용접에 필요한 에너지, 연기를 추출하고 물건을 안전하게 유지하는 데 필요한 소모품 등이 필요하지 않습니다.

넣는 것도 정말 빠릅니다. 자동화된 프레스를 사용하면 각 너트는 일반적으로 몇 초 밖에 걸리지 않으므로 더 짧은 시간에 더 많은 것을 만들 수 있습니다. 또한 와셔나 잠금 너트가 필요 없이 더 적은 수의 부품을 사용하므로 부품 취급 및 추적이 더욱 간편해집니다.

용접에 비해 스크랩이 많이 남지 않습니다. 견고한 클린칭 너트는 잘 견디기 때문에 보증 및 실수 수정에 드는 비용이 줄어듭니다. 이 모든 것이 물건을 많이 만들 때 물건을 고정하는 매우 저렴한 방법입니다.

월	440-2	632-1	632-2	832-1	832-2	024-1	024-2	032-1	032-2	0420-1	0420-2
P	40	32	32	32	32	24	24	32	32	20	20
d1	#4	#6	#6	#8	#8	#10	#10	#10	#10	1/4	1/4
DC 최대	0.343	0.212	0.212	0.233	0.233	0.295	0.295	0.295	0.295	0.343	0.187
장착 구멍 직경 최소	0.344	0.213	0.213	0.234	0.234	0.296	0.296	0.296	0.296	0.344	0.1875
최대 장착 구멍 직경	0.347	0.216	0.216	0.237	0.237	0.299	0.299	0.299	0.299	0.347	0.1905
최대 dk	0.45	0.29	0.29	0.32	0.32	0.38	0.38	0.38	0.38	0.45	0.26
최소 dk	0.43	0.27	0.27	0.3	0.3	0.36	0.36	0.36	0.36	0.43	0.24
h 최대	0.087	0.038	0.054	0.038	0.054	0.038	0.054	0.038	0.054	0.12	0.038
h 코더	2	1	2	1	2	1	2	1	2	3	1
k 최대	0.18	0.1	0.1	0.14	0.14	0.17	0.17	0.17	0.17	0.18	0.1
k 분	0.16	0.08	0.08	0.12	0.12	0.15	0.15	0.15	0.15	0.16	0.08
장착판 두께 최소	0.091	0.04	0.056	0.04	0.056	0.04	0.056	0.04	0.056	0.125	0.04

필요한 장비를 설치하십시오:

너트를 설치하려면 일반적으로 유압 또는 서보 전기 프레스와 같은 특정 프레스 장비가 필요합니다. 특정 너트 크기와 시트 두께에 맞게 설계된 전용 클린칭 도구(펀치 및 다이 세트)가 프레스에 장착됩니다. 이 도구는 너트의 톱니 모양 베이스 주위의 시트를 변형시키기 위해 높은 국지적 압력을 가합니다.
