슬롯 형 접시 머리 목재 셀프 태핑 나사

Xiaoguo® 공장에서 생산된 슬롯형 카운터싱크 헤드 목재 셀프 태핑 나사는 일치하는 카운터싱크 드릴 비트와 함께 사용할 때 목재 내부에 완전히 플러시될 수 있습니다. 이렇게 하면 고정 부분이 숨겨지고 완성품이 깔끔하게 보입니다.

문의 보내기

제품 설명

슬롯형 카운터성크 헤드 목재 셀프 태핑 나사는 원뿔형 헤드(90° 테이퍼 각도)와 상단에 슬롯형 홈이 있는 목공 패스너 유형입니다. 헤드는 목재에 미리 절단된 원뿔형 구멍에 완전히 삽입될 수 있으며, 조인 후 헤드는 목재 표면과 같은 높이이거나 약간 낮습니다. 나사 몸체에는 깊고 거친 나무 실이 있고, 꼬리 부분은 원뿔 모양의 뾰족한 머리입니다. 나무에 직접 나사로 고정할 수 있습니다(단단한 목재나 큰 직경의 경우 미리 구멍을 뚫는 것이 좋습니다). 이 슬롯형 카운터성크 헤드 목재 셀프 태핑 나사는 평평한 표면과 노출된 헤드가 필요하지 않은 목재 제품을 연결하고 고정하는 데 적합합니다.

영어 이름	슬롯 형 접시 머리 목재 셀프 태핑 나사
공통표준	DIN 97
머리 유형	접시 머리 / 플랫 헤드
슬롯 유형	슬롯형
스레드 유형	나무사(굵은 피치, 깊은 피치)
팁 양식	원추형 자체 드릴링 팁 헤드

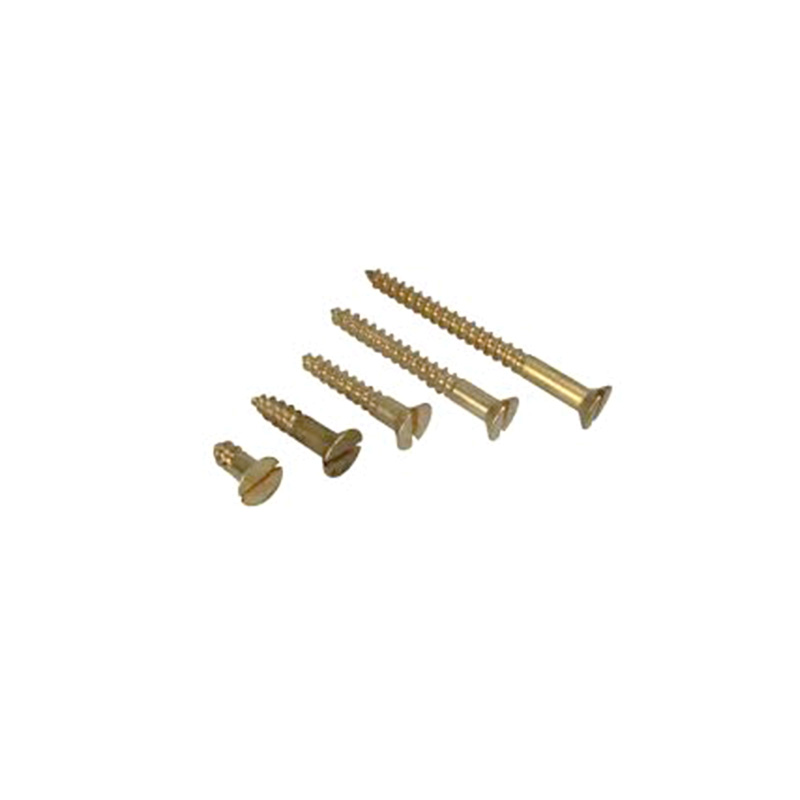

Slotted Countersunk Head Wood Self Tapping Screw

구조적 특징

슬롯형 카운터성크 헤드 목재 셀프 태핑 나사의 구조적 특징은 5개 부분으로 소개됩니다.

머리 구조

1. 머리 모양: 깔대기 모양과 같은 원뿔형이며 일반적으로 원뿔 각도가 90°입니다. 머리의 윗면은 편평하고 옆면은 경사져 있다.

2. 헤드 치수 : 헤드 외경은 나사 직경의 약 1.8 ~ 2.2 배이고 헤드 높이는 나사 직경의 약 0.5 ~ 0.6 배입니다.

3. 헤드 사용법: 이 슬롯형 카운터성크 헤드 목재 셀프 태핑 나사를 고정한 후 전체 나사 헤드가 미리 만들어진 나무의 테이퍼 구멍에 맞습니다. 나무 표면보다 약간 아래에 평평하게 유지되어 튀어나오지 않습니다.

직선형 슬롯 디자인

1. 드라이브 유형은 직선형 슬롯입니다. 홈은 중앙에서 양쪽으로 직선으로 이어집니다.

2. 슬롯 폭은 0.6mm ~ 2.0mm이고, 슬롯 깊이는 0.3mm ~ 0.8mm입니다. 슬롯의 양쪽 끝은 둥근 모서리로 만들어집니다.

3. 슬롯의 특성: 가장 일반적인 일자 드라이버로 구동할 수 있습니다.

로드 구조

1.로드 형태 : 전체 스레드와 부분 스레드 유형으로 구분됩니다.

스레드 구조

1. 스레드 유형: 일반적인 기계 스레드가 아닌 일반적인 목재 스레드입니다.

2. 프로파일: 톱니 프로파일 각도는 약 60°이지만 톱니 끝은 매우 날카롭고 톱니 베이스는 부드러운 호 전환을 갖습니다.

3. 치아 간격 : 비교적 넓습니다.

팁 구조

1.팁 모양: 원뿔형 팁, 약 30°~45°의 테이퍼. 팁은 매우 날카롭지 않습니다. 대신에 매우 작은 평평한 표면이나 둥근 머리를 가지고 있습니다.

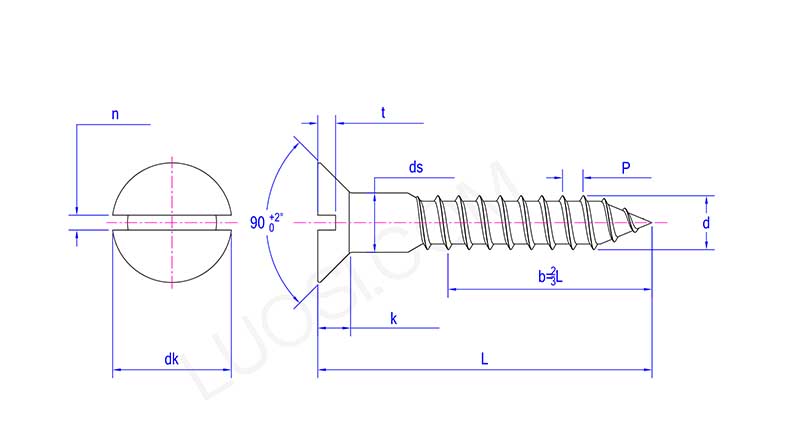

Slotted Countersunk Head Wood Self Tapping Screw

월	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds 분	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
DS 맥스	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
최대 dk	5	6	7	8	9	10	11	12	14	16	20
최소 dk	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k 최대	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n 분	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n 최대	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t 최대	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
분	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
