유선형 클린칭 너트

유선형 클린칭 너트의 주요 장점은 용접, 접착제 또는 뒷면에 대한 접근이 필요하지 않다는 것입니다. 특히 글로벌 공급업체 소싱 및 관리 분야의 전문 지식 수출이 Xiaoguo®의 운영을 정의합니다.

모델:QIB/IND S

문의 보내기

제품 설명

유선형 클린칭 너트의 큰 장점은 기계적으로 얼마나 잘 견디는가입니다. 그들이 만드는 냉간 성형 자물쇠는 밀려나거나 당겨지거나 뒤틀려도 잘 견디는 데 강합니다. 종종 주변의 판금보다 더 강합니다. 이 고정된 연결은 일반 너트와 볼트에서 흔히 발생하는 문제인 진동으로 인해 풀리는 것을 방지합니다.

유선형 클린칭 너트는 연결이 단단하게 유지되고 덜거덕거리지 않도록 합니다. 이는 차량 및 기계와 같이 움직이는 장소에서 중요합니다. 이는 제품의 수명을 연장하고 보다 안정적으로 작동하는 데 도움이 됩니다.

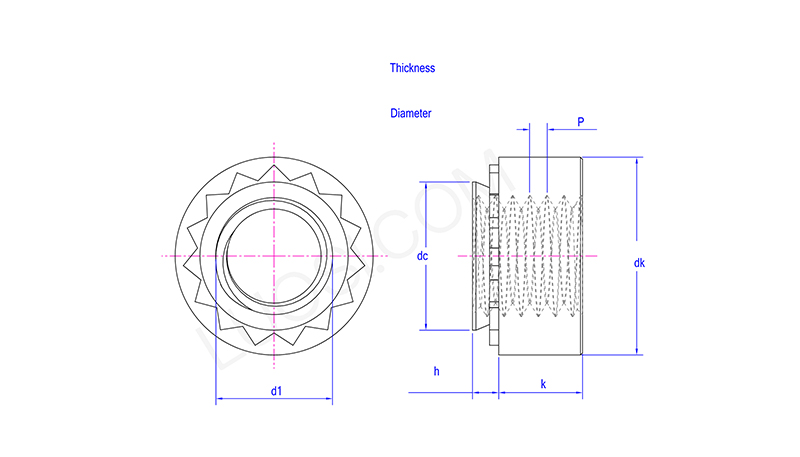

월	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1	1
DC 최대	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72	8.72
최소 dk	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3	11.3
최대 dk	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8	11.8
k 분	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83	3.83
k 최대	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33	4.33
h 코더	2	1	2	1	2	1	2	1	2	1	2
h 최대	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38	2.21
장착판 두께 최소	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4	2.3
장착 구멍 직경 최소	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75	8.75
최대 장착 구멍 직경	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83	8.83
d1	M2	M3	M3	M3.5	M3.5	M4	M4	M5	M5	M6	M6

제품 장점:

유선형 클린칭 너트는 디자인 측면에서 몇 가지 좋은 점이 있습니다. 판금의 한쪽 면에 높이 또는 낮게 위치하는 나사형 스터드를 제공하므로 패널 뒤에 공간이 많지 않을 때 편리합니다. 즉, 숨겨진 면에 큰 지지판이나 렌치나 너트를 위한 추가 공간이 필요하지 않습니다.

설계자는 더 많은 유연성을 얻을 수 있습니다. 어셈블리가 더 단순해지고 더 적은 부품을 사용하게 됩니다. 유선형 클린칭 너트를 사용하면 한쪽에서만 스레드에 접근하면 됩니다. 따라서 특히 좁은 장소에서 용접 너트를 사용하는 것보다 물건을 모으고 분리하는 것이 더 쉽습니다.

적합한 판금 두께:

이 너트와 함께 사용할 수 있는 보드의 두께는 일반적으로 0.5mm에서 6mm(손톱만큼 얇은 것부터 두세 장의 은행 카드를 쌓은 것만큼 두꺼운 것)까지입니다. 중요한 것은 올바른 너트를 선택하는 것입니다. 보드가 두꺼울수록 너트도 두꺼워집니다! 두꺼운 보드용으로 설계된 너트를 얇은 보드에 억지로 밀어 넣으면 보드가 찢어지거나 구멍이 생길 수 있습니다!
