시간을 절약해주는 클린칭 너트

설치 중에 시간을 절약해 주는 클린칭 너트가 주변 판금을 변형시켜 강력한 기계적 인터록을 생성합니다. Xiaoguo®는 볼트, 너트 및 나사를 제조하는 신뢰할 수 있는 공급업체입니다.

모델:QIB/IND CLA

문의 보내기

제품 설명

시간을 절약해주는 클린칭 너트를 올바르게 설치하려면 톤수를 잘 제어할 수 있는 호환 가능한 프레스(유압식, 공압식 또는 서보 전기식)와 적절하게 제작된 도구(펀치 및 다이 세트)가 필요합니다. 펀치는 너트를 직접 밀어서 지지 다이 캐비티 위에 설치된 판금 안으로 밀어 넣습니다. 잘 설계된 다이를 사용하면 재료가 제어된 방식으로 너트의 클린칭 부품으로 흘러 들어갈 수 있습니다. 힘을 안정적으로 유지하고 모든 것이 정렬되도록 하는 것이 정말 중요합니다. 충분한 힘을 사용하지 않으면 클린치가 약해집니다. 너무 많이 사용하면 너트나 시트가 손상될 수 있습니다. 그리고 먼저 아무 것도 미리 스레드할 필요가 없습니다.

적용 가능한 시나리오:

시간을 절약해주는 클린칭 너트는 판금을 효율적으로 결합해야 하는 산업에서 많이 사용됩니다. 차체 패널, 브래킷, 섀시 부품 등 자동차에서 찾을 수 있습니다. 인클로저, 랙, 방열판과 같은 전자 제품에도 사용됩니다. HVAC 시스템은 덕트 및 장치에도 이를 사용합니다. 프레임과 하우징, 통신 캐비닛, 가구 및 조명을 포함한 가전제품은 모두 시간을 절약해 주는 클린칭 너트를 사용합니다.

판금에 튀어나와 있는 강력하고 신뢰할 수 있는 나사형 스터드가 필요한 모든 작업에는 시간을 절약해주는 클린칭 너트가 적합합니다. 이는 부피가 큰 용접 너트나 헐거운 패스너를 대체하여 설계와 제조를 모두 단순화합니다.

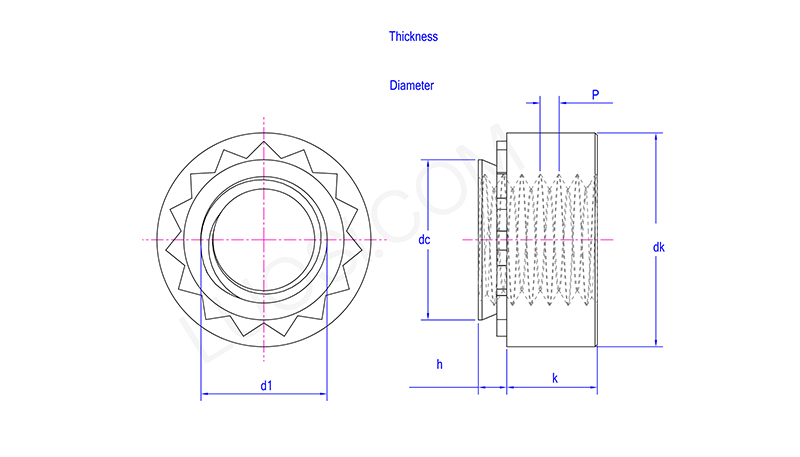

월	256-0	256-1	256-2	348-0	348-1	348-2	440-0	440-1	440-2	440-3	632-0
P	56	56	56	48	48	48	40	40	40	40	32
d1	#2	#2	#2	#3	#3	#3	#4	#4	#4	#4	#6
DC 최대	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.187
장착 구멍 직경 최소	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.1875
최대 장착 구멍 직경	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.1905
최소 dk	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.27
최대 dk	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.29
h 최대	0.03	0.038	0.054	0.03	0.038	0.054	0.03	0.038	0.054	0.087	0.03
h 코더	0	1	2	0	1	2	0	1	2	3	0
k 최대	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08
k 분	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06
장착판 두께 최소	0.03	0.04	0.056	0.03	0.04	0.056	0.03	0.04	0.056	0.091	0.03

녹슬지 않는 처리:

이 너트에는 종종 녹을 방지하고 외관이 더 좋아지도록 표면 처리가 되어 있습니다. 일반적인 것으로는 아연 도금(투명, 노란색 또는 검은색), 아연-니켈 도금, Geomet®(비전해 무기 코팅) 및 스테인리스강용 부동태화 등이 있습니다. 코팅은 벗겨짐 없이 클린칭 공정의 높은 압력을 견뎌야 합니다.
