타협하지 않는 T 스타일 용접 너트

타협하지 않는 T 스타일 용접 너트는 플랜지로 인해 용접력과 그에 따른 하중을 더 넓은 영역에 분산시킵니다. Xiaoguo®는 평판이 좋은 제조업체와 협력하여 산업용 패스너 및 하드웨어 솔루션을 공급하는 전문 수출업체입니다.

모델:JIS B1196-3.1-1994

문의 보내기

제품 설명

사람들이 타협하지 않는 T형 용접 너트를 사용하는 가장 큰 이유 중 하나는 잡아당겨짐을 얼마나 잘 견디기 때문입니다. 대형 베이스 플랜지는 판금의 넓은 영역에 걸쳐 조임력을 분산시키므로 한 지점에 가해지는 응력이 줄어듭니다.

톱니 모양의 다리는 용접 시 재료를 파고들어 일치하는 패스너를 조일 때 회전을 방지합니다. 이러한 안정성과 강도는 중요한 구조적 접합부(진동하거나 움직이는 하중을 처리하거나 많은 조임력이 필요한 접합부)에 적합합니다. 다른 많은 옵션보다 더 잘 작동합니다.

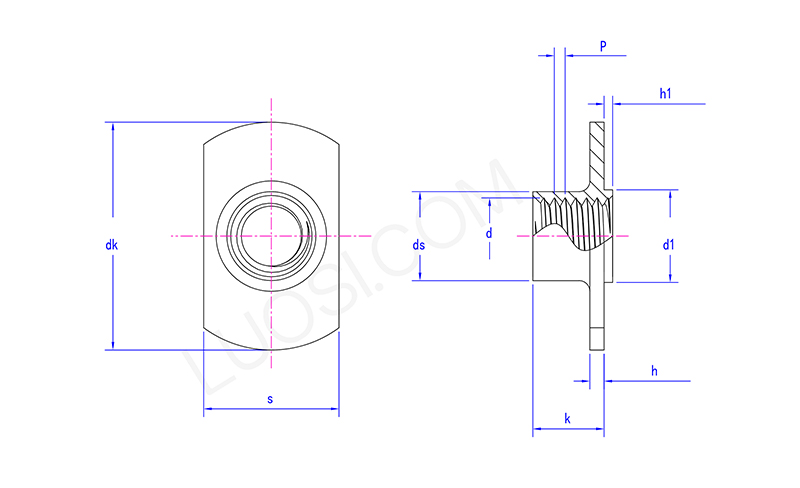

월	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1︱1.25	1.25︱1.5	1.5︱1.75
최대 dk	23.7	24.7	27	29	33.2	37.2
최소 dk	22.3	23.3	25	27	30.8	34.8
최대	12.25	12.25	14.3	14.3	19.4	21.5
초	11.75	11.75	13.7	13.7	18.6	20.5
DS 맥스	5.9	6.7	8.3	10.2	13.2	15.2
ds 분	5.4	6.2	7.8	9.5	12.5	14.5
k 최대	5.9	6.9	7.5	9	10.6	11.8
k 분	5.1	6.1	6.5	8	9.4	10.2
h 최대	1.4	1.4	1.85	1.85	2.3	2.3
시간 분	1	1	1.35	1.35	1.7	1.7
최대 d1	6.9	6.9	8.9	10.9	12.9	14.9
d1분	6.7	6.7	8.7	10.7	12.7	14.7
h1 최대	0.8	0.8	0.8	0.8	1.2	1.2
1시간	0.6	0.6	0.6	0.6	1	1

제품 장점:

타협하지 않는 T형 용접 너트를 사용하면 제조가 훨씬 쉬워집니다. 복잡한 부품을 조립하기 전, 일반적으로 금속이 아직 평평하거나 접근하기 쉬운 경우 초기에 나사형 인서트를 추가할 수 있습니다. 즉, 프로세스 후반에 까다로운 하드웨어 설치를 처리하거나 어색한 위치에 너트를 손으로 집어넣는 데 어려움을 겪을 필요가 없습니다.

용접은 빠르고 자동화할 수 있으므로 로봇 프로젝션 용접 설정에 적합합니다. 타협하지 않는 T 스타일 용접 너트를 사용하면 인건비를 절감하고 조립 중 실수를 줄이며 판금 작업의 전체 생산 공정 속도를 높일 수 있습니다.
