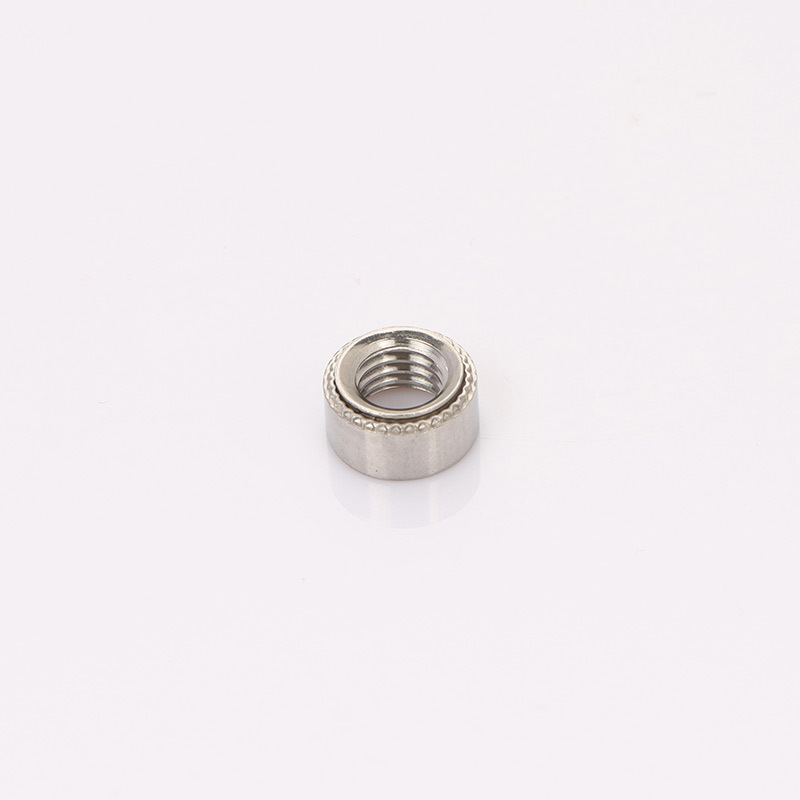

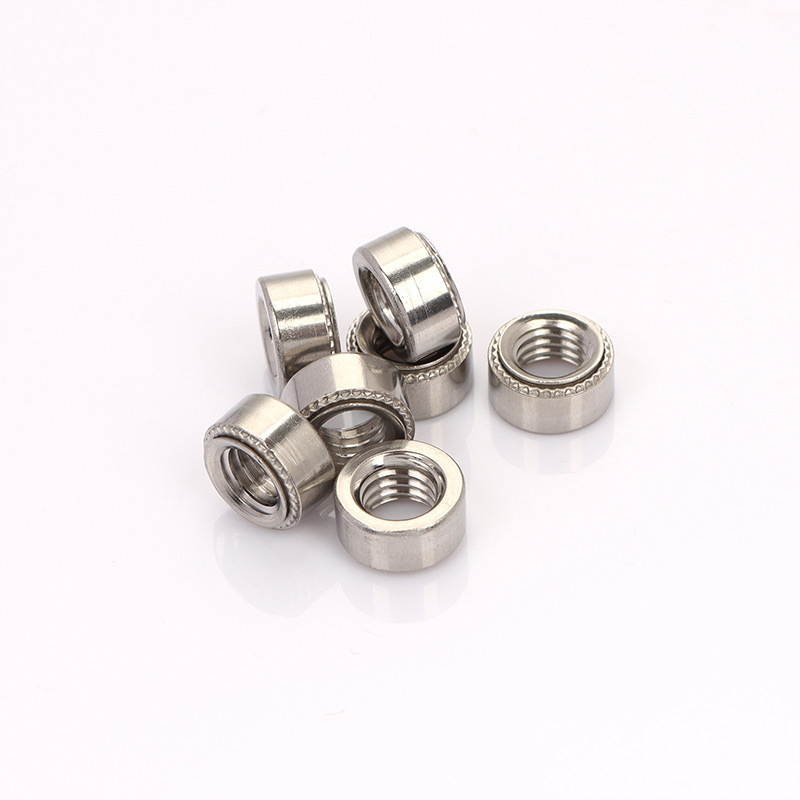

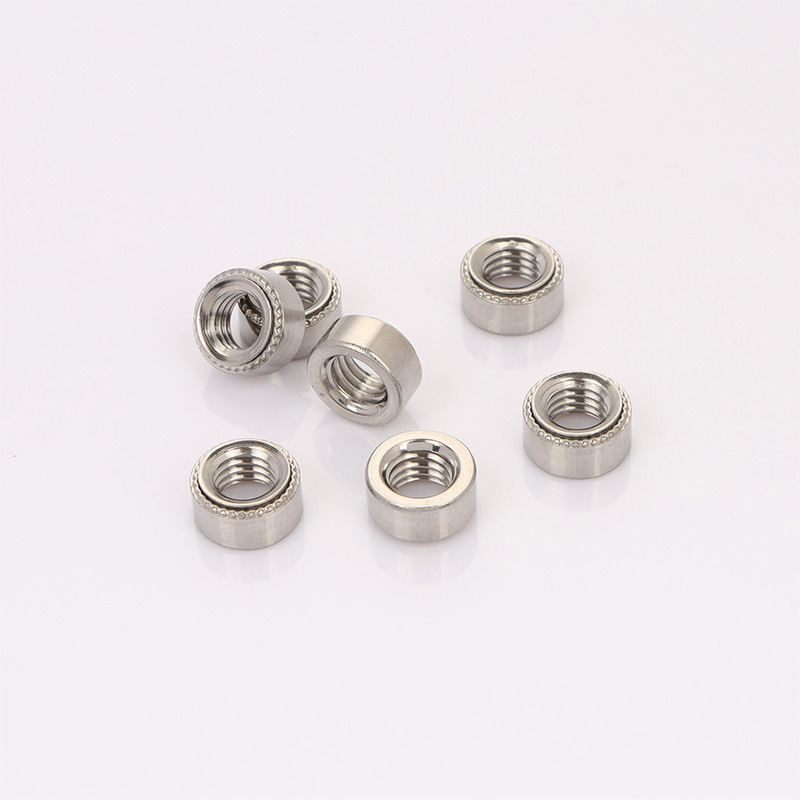

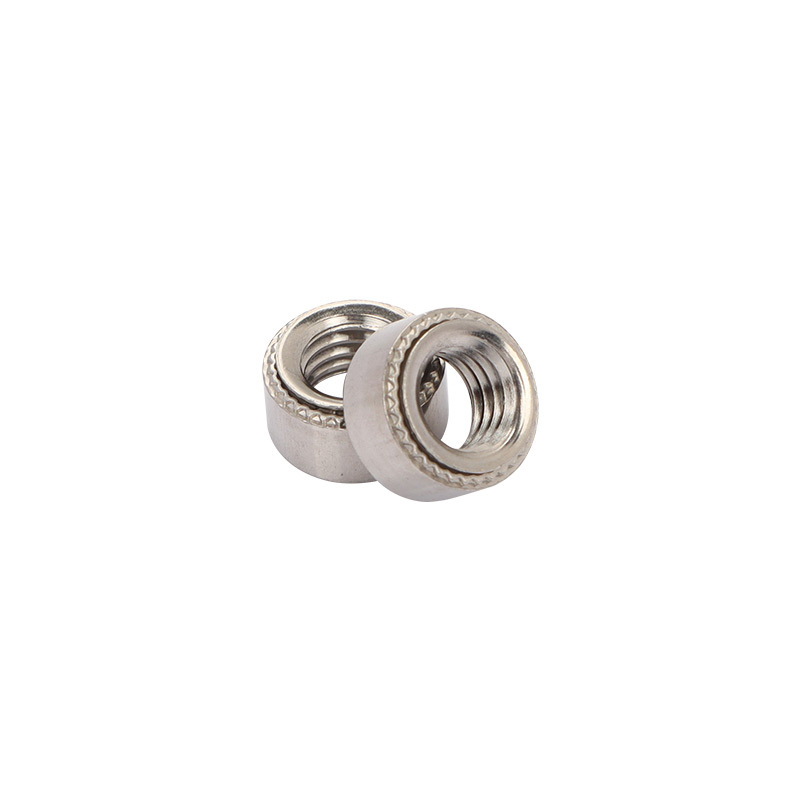

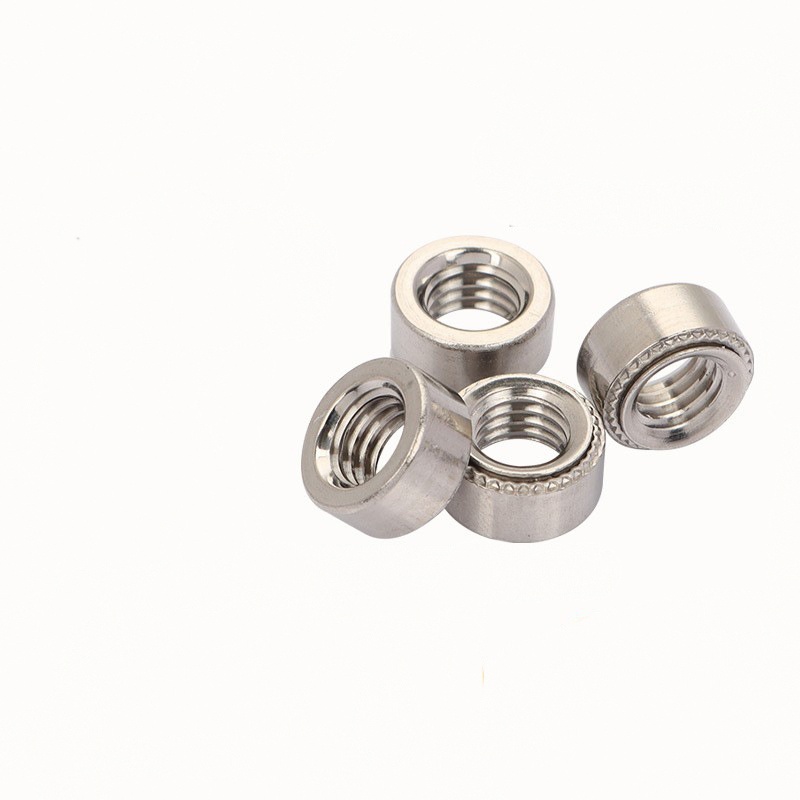

내진동 클린칭 너트

이러한 독특한 변형으로 인해 내진동 클린칭 너트가 고정되는 내진동성 조인트가 만들어집니다. 고품질 스레드는 Xiaoguo® 제조업체의 제품으로 시작됩니다.

모델:QIB/IND S

문의 보내기

제품 설명

내진동 클린칭 너트는 제작된 후 표면 처리를 거쳐 녹에 더 잘 견디고 외관도 더 좋아집니다. 일반적인 것에는 아연 도금(투명, 노란색 또는 검은색 크롬산염)이 포함되어 있어 적절한 보호 기능을 제공합니다. 녹에 더욱 잘 견디는 아연-니켈 합금 도금도 있습니다. 스테인리스강 너트의 경우 자연 저항을 최대한 좋게 만들기 위해 패시베이션이 사용됩니다. 어떤 처리 방법을 선택할지는 너트가 어디에 사용될지, 어떻게 보일지에 따라 달라집니다. 진동 방지 클린칭 너트가 자연스럽게 설치되는 방식은 조인트가 있는 곳에서 이 코팅을 그대로 유지하는 것이 중요합니다.

제품 매개변수 세부사항:

내진동성 클린칭 너트 크기는 매우 신중하게 표준화되어 있습니다. 주요 사양에는 M3에서 M12까지의 미터법 또는 #4-40에서 1/2"-13 UNC/UNF까지의 영국식 나사산 크기가 포함됩니다. 또한 전체 높이와 함께 헤드 직경, 생크 직경 및 길이, 클린치 부품의 크기(예: 널링 외경 및 높이)와 함께 육각형, 정사각형, 원형 헤드 스타일도 있습니다.

한 가지 중요한 점은 파일럿 직경이 들어가는 재료의 두께와 특성과 일치해야 한다는 것입니다. 제조업체는 각 유형의 내진동 클린칭 너트에 필요한 최소 및 최대 시트 두께, 구멍 크기(사전 피어싱된 경우) 및 설치력을 나열하는 자세한 시트를 제공합니다.

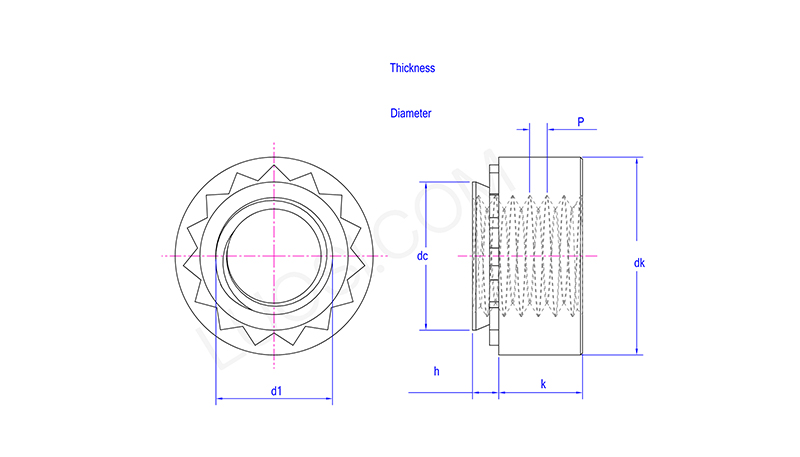

월	M2-0	M2-1	M2-2	M2.5-0	M2.5-1	M2.5-2	M3-0	M3-1	M3-2	M3.5-0	M3.5-1
P	0.4	0.4	0.4	0.45	0.45	0.45	0.5	0.5	0.5	0.6	0.6
DC 최대	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.73	4.73
최소 dk	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.85	6.85
최대 dk	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	7.35	7.35
k 분	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
k 최대	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
h 코더	0	1	2	0	1	2	0	1	2	0	1
h 최대	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97
장착판 두께 최소	0.8	1	1.4	0.8	1	1.4	0.8	1	1.4	0.8	1
장착 구멍 직경 최소	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.75	4.75
최대 장착 구멍 직경	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.83	4.83
d1	M2	M2	M2	M2.5	M2.5	M2.5	M3	M3	M3	M3.5	M3.5
