12 스플라인 플랜지 나사

Xiaoguo®의 12 스플라인 플랜지 나사는 링 스패너와 완벽하게 일치하는 12점 헤드 디자인을 가지고 있습니다. 제한된 공간에서도 작동이 가능합니다. 육각형 헤드에 비해 작업 공간이 50% 감소됩니다. 오셔서 샘플 가격을 문의하시면 빠른 설치를 경험하실 수 있습니다.

문의 보내기

제품 설명

재료 소개

12 스플라인 플랜지 나사의 재료 선택은 매우 다양하며 주로 탄소강, 합금강, 스테인레스강 및 특수 합금의 네 가지 범주로 분류됩니다. 재료 선택은 강도, 내식성, 작동 온도 및 비용에 대한 특정 요구 사항에 따라 달라집니다.

(1) 탄소강

탄소강은 가장 널리 사용되고 비용 효율적인 옵션입니다. 다양한 열처리 공정(담금질 + 템퍼링)을 통해 다양한 하중 요구 사항을 충족하기 위해 4.8~12.9 범위의 다양한 강도 등급을 달성할 수 있습니다. 일반산업, 자동차구조, 건설, 일반기계 등에 적합합니다.

(2) 합금강

탄소강에 크롬, 몰리브덴, 니켈 등의 원소를 첨가한 후 정밀한 열처리를 하면 강의 기계적 성질을 크게 향상시킬 수 있습니다. 강도가 매우 높아 내피로성, 내충격성이 우수합니다. Alloy Steel의 12 스플라인 플랜지 나사는 자동차 서스펜션 시스템, 엔진 내부, 풍력 터빈 타워 볼트 및 중장비 건설 기계에 널리 사용됩니다.

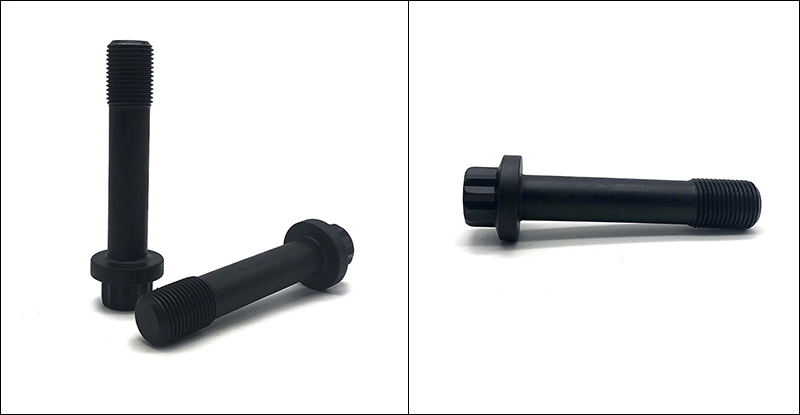

12 Spline Flange Screw

(3) 스테인레스 스틸

스테인레스 강의 핵심 장점은 고유의 내식성에 있습니다. 그 중 304(A2)가 가장 일반적인 유형으로 식품 가공 및 일반 실외 환경에 적합합니다. 316(A4)은 몰리브덴을 첨가하여 특별히 설계되었으므로 12 스플라인 플랜지 나사는 바다, 해안 지역, 화학 공장 등과 같이 높은 염수 분무 환경과 부식성이 높은 환경에 특히 적합합니다.

(4) 특수 합금

특수 합금 소재로는 Chrome-Moly, Ti, 내열합금, 알루미늄 합금, 황동 등이 있습니다. 내열성, 경량성, 전도성, 비자성 등 고객의 특정 성능 요구 사항을 충족하도록 설계되었습니다. 주로 항공우주, 경주, 의료, 석유화학, 전기 등 특수 산업 분야에 사용됩니다.

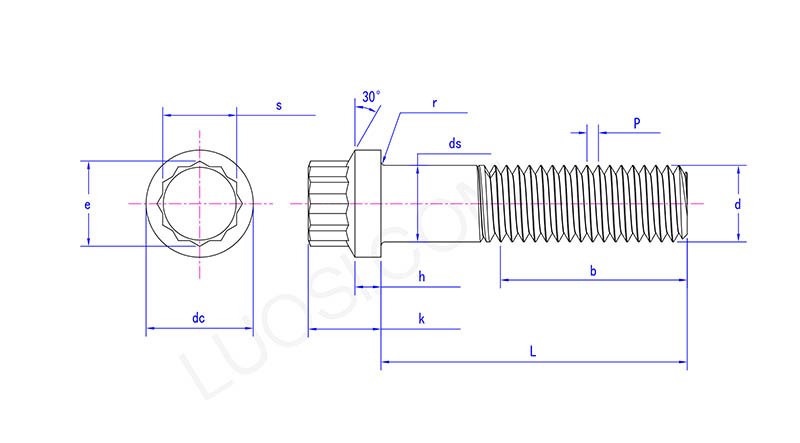

12 Spline Flange Screw

월	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
DC 최대	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
직류 분	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
DS 맥스	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds 분	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
분	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h 최대	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
시간 분	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k 최대	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k 분	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r 최대	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r 분	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
최대	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
초	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
