페리 볼트 12포인트

M20 및 대구경 볼트 이상의 긴 배송 시간을 피하기 위해 Xiaoguo® Ferry Bolts 12개 지점에는 M22, M24, M27 및 M30의 일반 재고가 장착되어 있습니다. 가장 긴 길이는 최대 200mm에 이릅니다. 고객이 긴급하게 필요한 경우 48시간 이내에 배송해 대기 시간을 줄여줍니다.

문의 보내기

제품 설명

올바른 사용법

Ferry Bolts 12개 포인트의 사용 수명을 연장하려면 적절한 사용으로 제품의 일부 손실을 효과적으로 방지할 수 있습니다. 아래 내용을 꼭 읽어 보시고, 규격에 맞게 제품을 사용하시기 바랍니다.

(1) 나사 구멍 준비

실 청소: 설치하기 전에 실 구멍에서 기름 얼룩, 철가루, 오래된 실 접착제, 녹 등을 제거하십시오.

오리피스의 모서리 라운딩: 페리 볼트 12개 지점의 플랜지 표면이 틈을 피하면서 작업물 평면과 완벽하게 정렬될 수 있는지 확인하십시오.

나사산 구멍 깊이: 강철 부품의 경우 결합 깊이는 나사산 직경의 1배 이상이어야 합니다. 주철, 알루미늄 합금 등 연질 재료의 경우 직경의 최소 1.5~2배가 되어야 합니다.

(2) 올바른 도구를 사용하십시오

12포인트 소켓이나 12포인트 스타 렌치를 사용해야 합니다. 육각 소켓이나 개방형 렌치를 사용하는 것은 엄격히 금지되어 있습니다.

소켓 크기가 볼트 머리의 반대쪽 가장자리 치수와 정확하게 일치하는지 확인하십시오(예: M10의 경우 12mm 12점 소켓 사용).

(3) 토크 렌치를 사용하여 단계별로 조이십시오.

표준 권장 토크 값에 따라 조이십시오(12.9등급 건조 나사 기준 토크 참조).

사양	권장 토크(N·m)	사양	권장 토크(N·m)
M6	12-15	5/16″	20-25
M8	28-32	3/8″	40-45
M10	55-65	7/16″	60-70
M12	95-110	1/2″	100-120
M14	150-170	9/16″	140-160
M16	230-260	5/8″	190-220

(4) 와셔 사용(필요한 경우)

Ferry Bolts 12 points는 플랜지 표면과 함께 제공되며 일반적으로 와셔가 필요하지 않습니다. 그러나 설치 표면이 평평하지 않은 경우 강철 평와셔를 추가하여 플랜지 표면이 완전히 접촉되도록 할 수 있습니다. (와셔의 두께는 1mm를 넘지 않아야 합니다.)

(5) 물림 방지 처리(스테인리스 재질)

스테인레스 스틸 재질은 고속 또는 높은 토크로 조일 때 마모되기 쉽습니다. 설치하기 전에 나사산에 유착 방지제를 도포해야 합니다.

Ferry Bolts 12 Points

특수 재료 보관 요구 사항

특수소재인 페리볼트 12점에 대해서는 여러분께 도움이 되길 바라면서 다음과 같은 내용도 정리했습니다.

(1) 스테인레스 스틸 : 탄소강 제품과 혼합하지 마십시오. 보관 장소는 깨끗하게 유지되어야 하며 철가루가 없어야 합니다.

(2) 티타늄 합금: 염소, 불소 및 기타 할로겐과의 접촉을 피하십시오. 전기화학적 부식을 방지하기 위해 스테인리스 스틸과 직접 접촉하지 마십시오.

(3) 알루미늄 합금: 강산 및 강알칼리와의 접촉을 피하십시오. 표면 양극 산화 제품은 긁힘으로부터 보호되어야 합니다.

(4) 황동: 암모니아 가스(응력 부식 균열을 일으키기 쉬운)와의 접촉을 피하십시오.

Ferry Bolts 12 Points

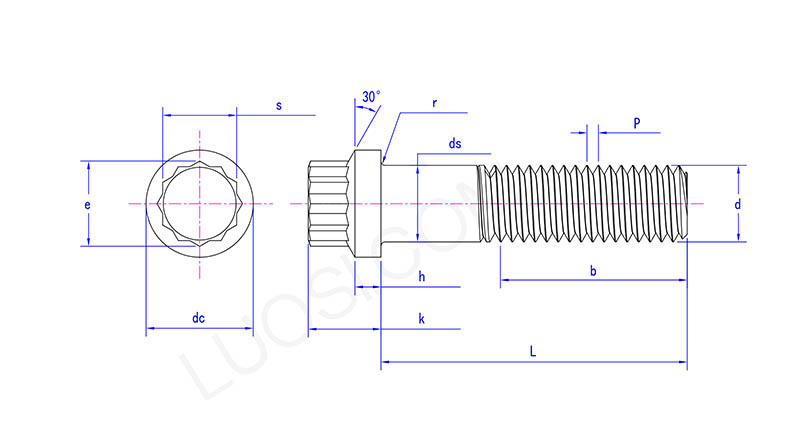

월	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
DC 최대	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
직류 분	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
DS 맥스	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds 분	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
분	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h 최대	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
시간 분	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k 최대	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k 분	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r 최대	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r 분	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
최대	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
초	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
