이중 접이식 웨지 잠금 와셔

Xiaoguo® 공장에서 생산된 이중 접이식 웨지 잠금 와셔는 이중층 구조와 이중 잠금 설계가 특징입니다. 기존의 풀림 방지 패스너와 비교하여 성능이 훨씬 우수합니다.

문의 보내기

제품 설명

이중 접이식 쐐기 잠금 와셔는 고급 고성능 풀림 방지 패스너입니다. 마찰에 의존하는 전통적인 방식 대신 독특한 쐐기형 잠금 기술을 활용합니다. 양면에 톱니 모양의 표면이 있는 이중 레이어 접이식 쐐기 구조를 채택합니다. 실제로는 정확히 동일한 와셔 한 쌍(2개 조각)으로 구성됩니다. 각 세탁기의 독특한 구조는 뛰어난 풀림 방지 성능을 달성하는 열쇠입니다.

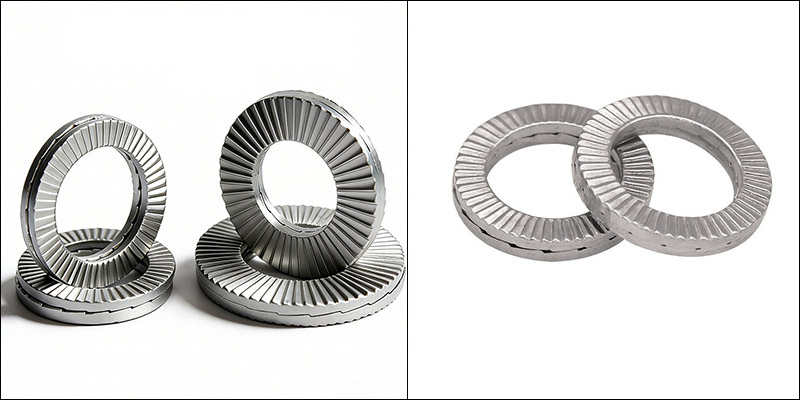

Double Fold Wedge Lock Washer

구조적 특성

Double Fold Wedge Lock Washer의 핵심 구조적 특징은 내부 표면과 외부 표면이 각각 잠금 기능과 고정 기능을 수행하는 두 개의 개스킷 설계에 있습니다.

(1) 페어링된 세탁기

두 개의 동일한 개스킷이 결합되어 세트를 형성합니다. 이 디자인은 기존의 일체형 형태에서 벗어났습니다. 두 개의 개스킷은 생산 중에 사전 조립되어 잠금 시스템을 형성합니다. 이 대칭 디자인은 재사용이 가능하며 분해 시 개스킷이 손상되지 않습니다.

(2) 방사형 융기면

이러한 돌출 패턴은 너트, 볼트의 머리 또는 연결된 구성 요소의 표면과 직접 접촉하는 이중 접이식 웨지 잠금 와셔의 측면입니다. 표면에는 미세한 방사형 융기 패턴/치아가 특징입니다. 주로 이중 접이식 웨지 잠금 와셔를 이 표면에 고정하여 제자리에 "잠그고" 그 사이에서 미끄러지는 것을 방지하는 역할을 합니다.

(3) 삼각형 치면

이는 개스킷 반대쪽의 결합 표면입니다. 내면은 원주를 따라 균일하게 분포된 쐐기형 치면으로 구성되어 있으며, 캠과 유사하며 "쐐기형 치형" 또는 "경사형 치면"이라고도 합니다.

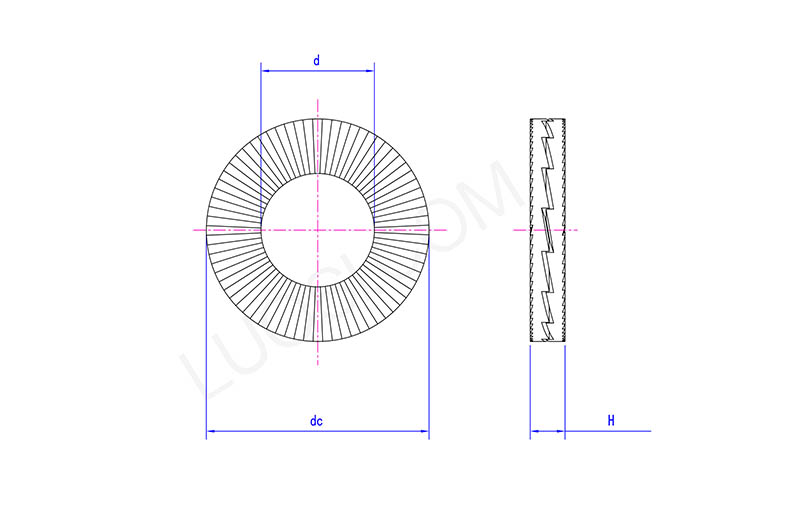

Double Fold Wedge Lock Washer

월	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36	Φ39	Φ42	Φ45	Φ48
최대 d	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
일 분	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
DC 최대	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
분	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H 최대	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
시간 분	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
