A등급 사각 헤드 머신 볼트

재고가 있는 Xiaoguo® 등급 A 사각 헤드 기계 볼트는 정사각형 헤드가 있는 정사각형 디자인이 특징입니다. 기계적 비틀림 방지 잠금을 달성하여 특정 작업 환경에서 안전 수준을 향상시킬 수 있습니다.

문의 보내기

제품 설명

A 등급 사각 헤드 머신 볼트는 사각 헤드가 있는 패스너 유형입니다. 이는 정사각형 헤드와 나사산 로드 섹션으로 구성됩니다. 일반적으로 사각 너트 또는 육각 너트와 함께 사용되거나 나사산 구멍에 직접 나사로 고정할 수 있습니다. 사각 머리 볼트는 19세기부터 20세기 초까지 주류 패스너였습니다. 단조가 용이하고 비틀림 방지 성능이 우수하여 교량, 철도 등 기반시설 건설에 널리 사용되었습니다. 오늘날에도 독특한 디자인 장점 덕분에 중장비, 철도 선로, 장비 유지 관리 및 빈티지 건물 복원 분야에서 여전히 중요한 역할을 하고 있습니다.

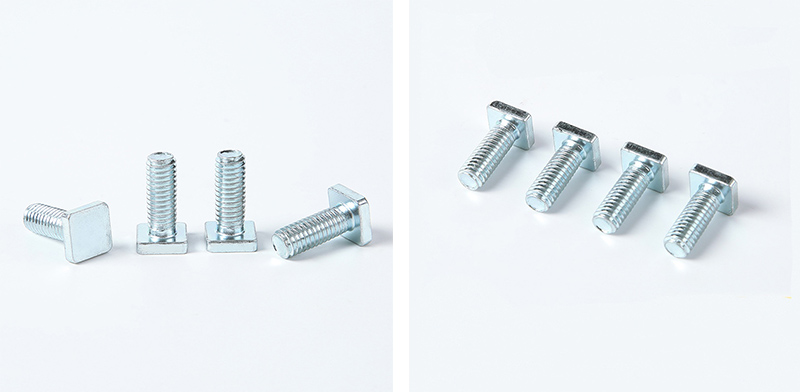

Grade A Square Head Machine Bolt

구조적 특성

A급 사각 헤드 머신 볼트의 구조적 특성 요약 : 기하학적 특징과 기능적 디자인의 상관 관계.

구조적 구성 요소 주요 특징 핵심 기능

머리는 정사각형 모양이고 반대쪽이 넓고 높이가 큽니다. 높은 토크 전달, 미끄럼 방지 기능을 제공하며 블라인드 조립이 용이하고 각인 마크에 편리합니다.

넥 플랫 넥(회전 방지), 플랜지(베어링), 쇼트 핀(가이드) 기계적 회전 방지, 공작물 표면 보호, 막힌 홀 가이드

샤프트 부분 부분적으로 나사산이 있음(부드러운 샤프트 부분) 전단 하중에 저항하고 정확한 위치 지정을 제공하며 나사산에 응력 집중을 방지합니다.

나사부 주로 거친 톱니, 공차 6g. 고강도 연결, 너트와 안정적으로 작동합니다.

끝 유형 편평한 끝 / 모따기된 끝 / 원통형 끝 다양한 설치 조건에 적합

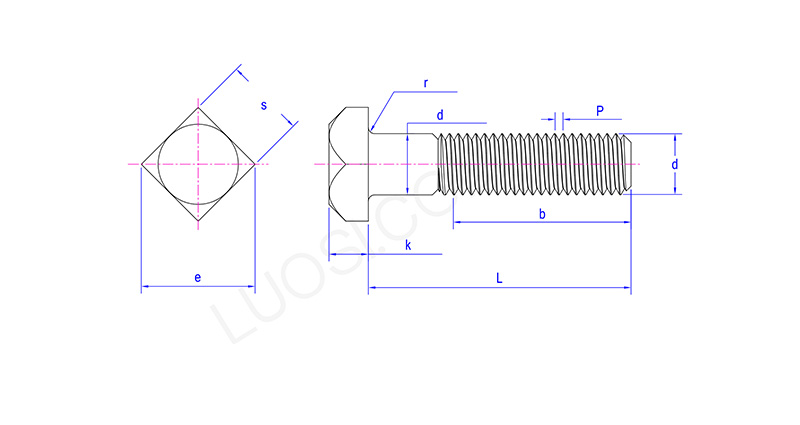

Grade A Square Head Machine Bolt

월	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
DS 맥스	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
최대	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
초	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
전자 최대	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
분	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k 최대	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k 분	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r 최대	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r 분	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
