헤드리스 핀

그만큼헤드리스 핀단순하고 머리가없는 디자인이 있고 기계적으로 잘 작동하기 때문에 유용합니다. 머리가 없으면 가벼워지고 인근 부품에 부딪히는 것을 막을 수 있습니다. 이는 항공 우주 및 로봇 공학과 같은 분야에서 중요합니다.

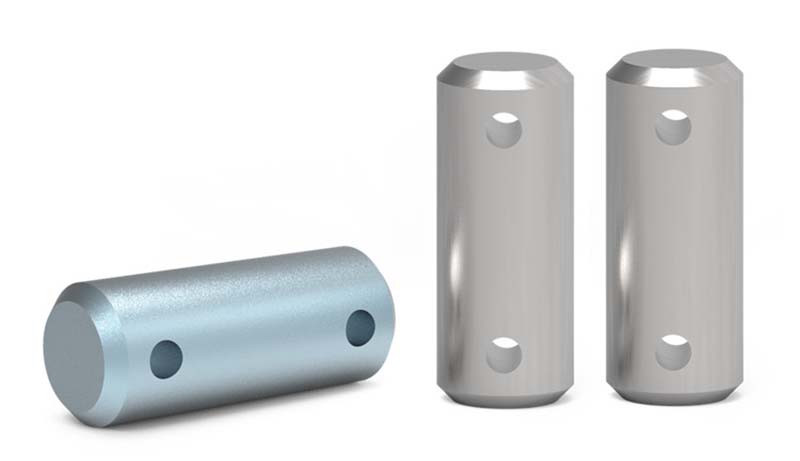

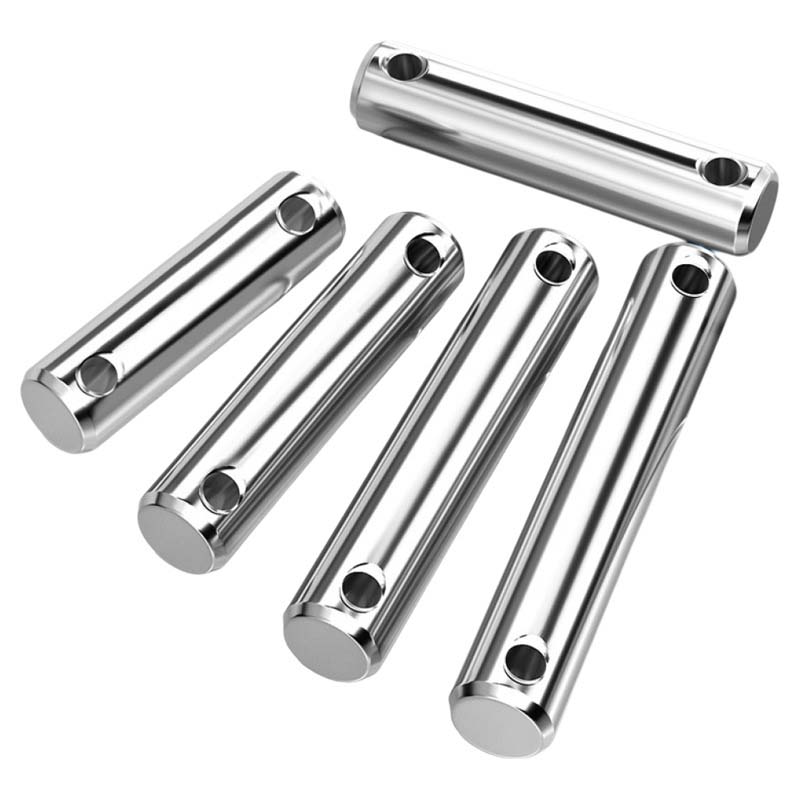

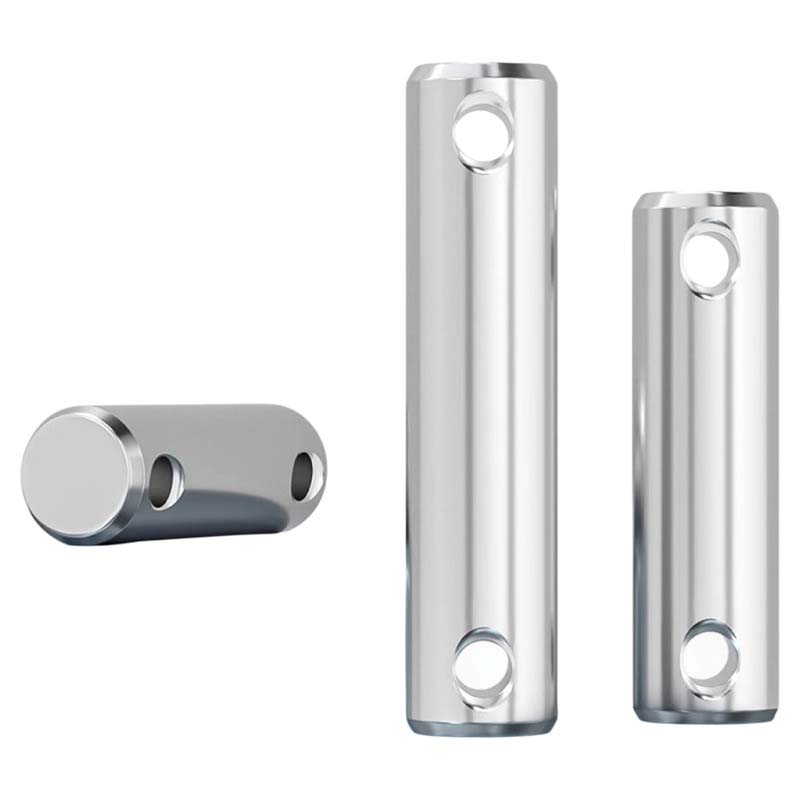

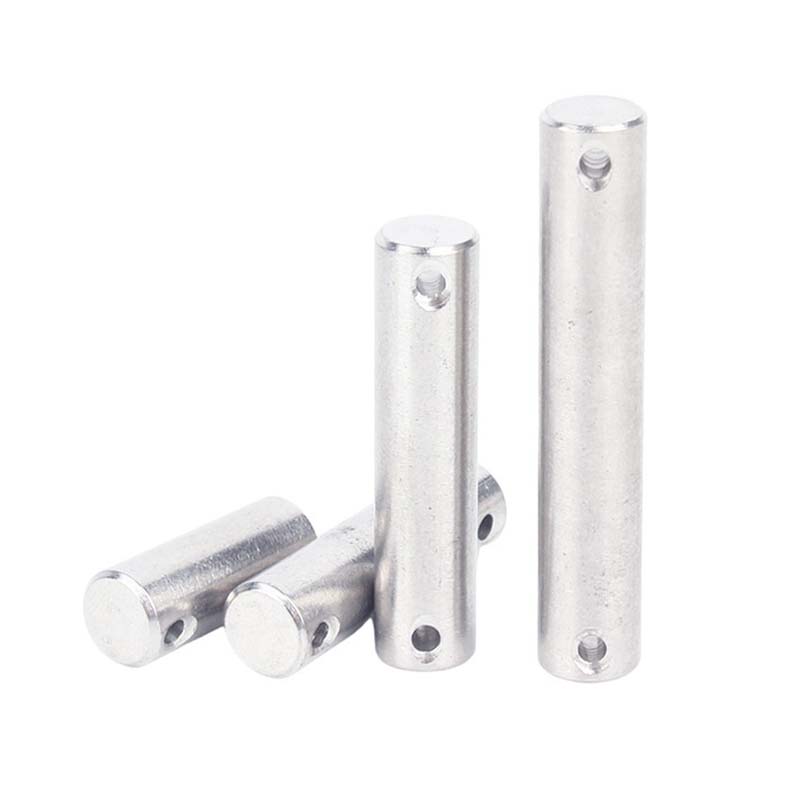

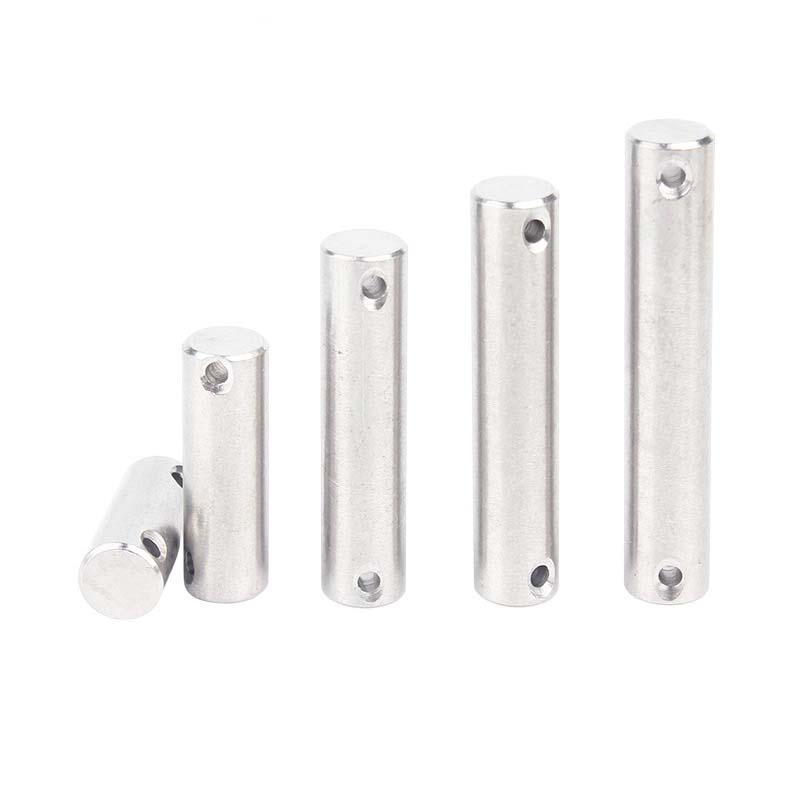

헤드가없는 핀은 간단한 디자인, 헤드가 없으며 양쪽 끝에 구멍이 있습니다. 그것은 매우 좋은 기계적 특성과 간단한 디자인을 가지고 있습니다. 헤드리스 디자인은 가볍게 만들어 주변 부품과 충돌하지 않도록합니다. 항공 우주 및 로봇 공학에 사용할 수 있으며 매우 좁은 정밀도 (± 0.01mm)로 만들어 지므로 기어 시스템과 회전 부품에 완벽하게 일치합니다. 일반 핀보다 더 많은 표면적을 만지는 방식은 진동을 더 잘 처리하는 데 도움이됩니다. 완전히 강화되거나 표면적으로 강화 된 버전으로 얻을 수 있으며 최대 1,200 MPa의 전단력을 사용할 수 있습니다. 공장 어셈블리 라인의 경우 대칭 모양을 사용하면 기계 (예 : 진동 피더)가 빠르게 삽입 할 수 있습니다. 이 모든 것들이 머리없이 핀을 더 저렴하고 더 나은 옵션으로 만듭니다.

설치하다

설치헤드리스 핀제어 된 꽉 끼는 착용이 필요하므로 구멍보다 0.02 ~ 0.05mm 작게 원합니다. 차가운 처리 (극저온 냉각) 또는 열 (유도 가열)을 사용하여 올바른 착용감을 얻으십시오. 유지 보수의 경우 정기적으로 에디 전류 테스트를 정기적으로 확인하여 핀 내부에 숨겨진 피로를 발견하십시오. 윤활 시스템에있는 경우 5,000 시간마다 호환 그리스 (NLGI #2 리튬 기반)를 다시 적용하십시오.

핀에 코팅이있는 경우 pH 9.5보다 기본적인 알칼리성 세정제를 사용하지 않으면 코팅이 손상 될 수 있습니다. 저장할 때는 기후가 통제 된 환경 (60%미만의 습도)에 보관하고 VCI 포장을 사용하여 녹을 방지하십시오. 핀을 교체 해야하는 경우 유압 콜렛 풀러를 사용하여 주변 재료를 손상시키지 않고 제거하십시오. 이 단계에 따라 PIN은 ISO 9001 표준을 충족하고 10 년 전체 설계 수명에 적합합니다.

사용자 정의

Q : 할 수 있습니다헤드리스 핀고유 한 애플리케이션을 위해 비표준 직경 또는 길이로 사용자 정의해야합니까?

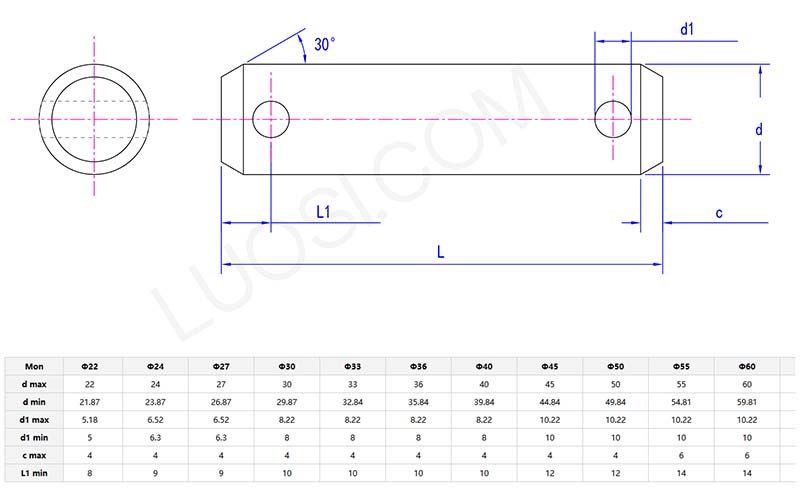

A : 헤드가없는 핀은 특수 기계에 맞거나 기존 설정을 업데이트하기 위해 직경, 길이 및 공차로 쉽게 사용자 정의 할 수 있습니다. 제조업체는 종종 치수 (3mm에서 30mm의 직경과 같은)를 조정하거나 클라이언트가 필요한 것에 따라 스레드를 추가합니다. 작은 배치의 경우에도 CNC 기계를 사용하여 모든 핀이 동일하도록합니다. 자세한 도면이나 사양 만 제공하면 핀이 프로젝트의 기계적 요구와 일치하도록하여 구조를 약화시키지 않고 매끄럽게 맞도록합니다.
