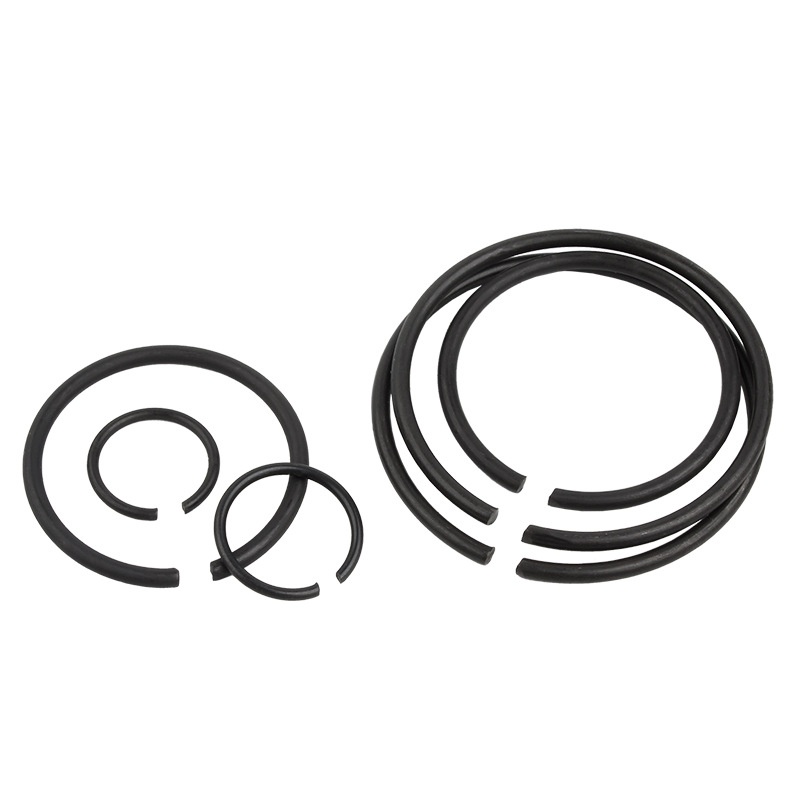

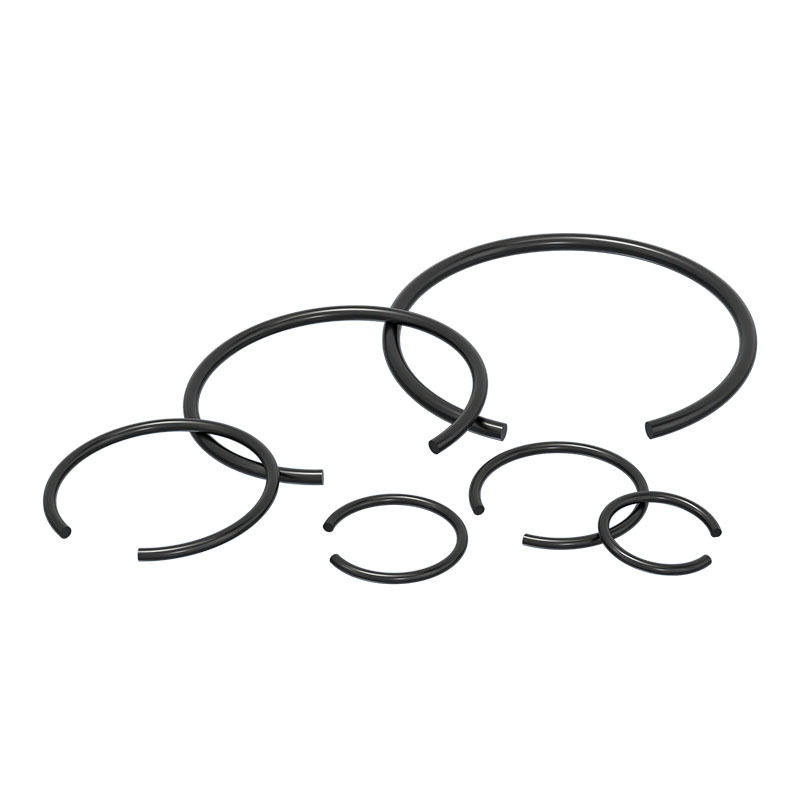

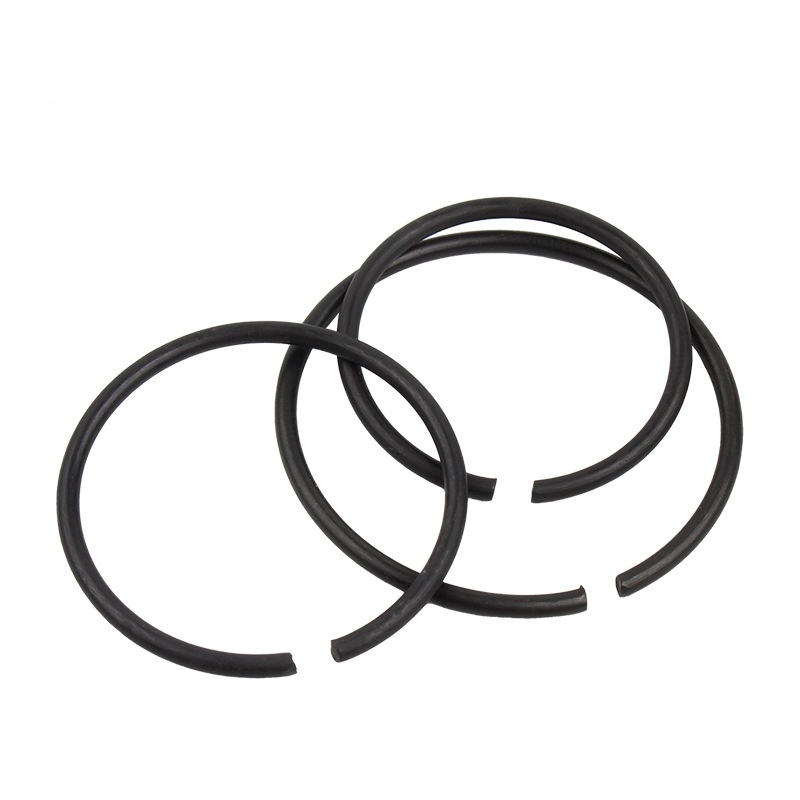

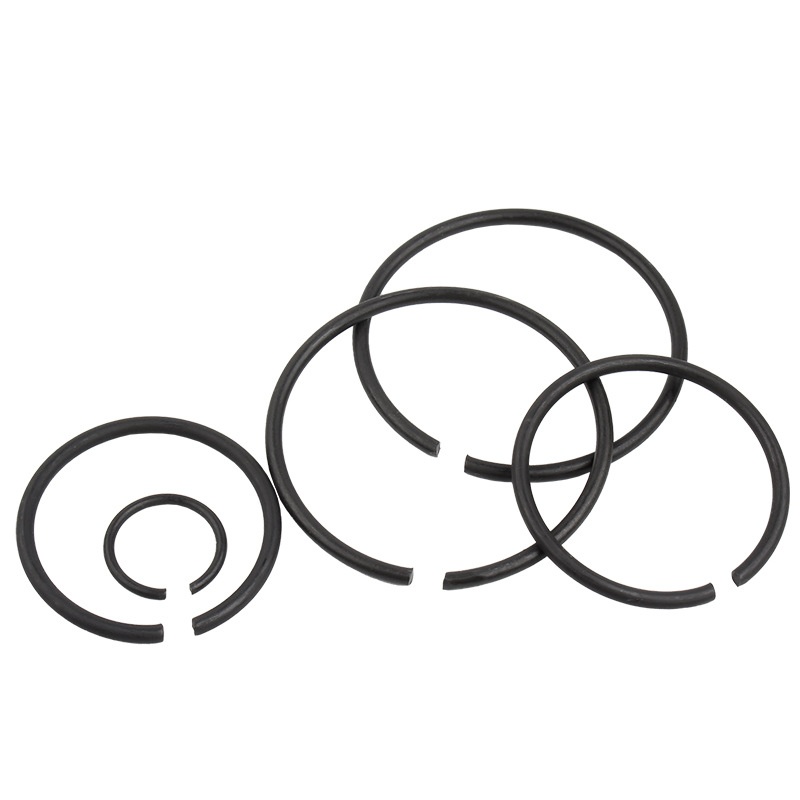

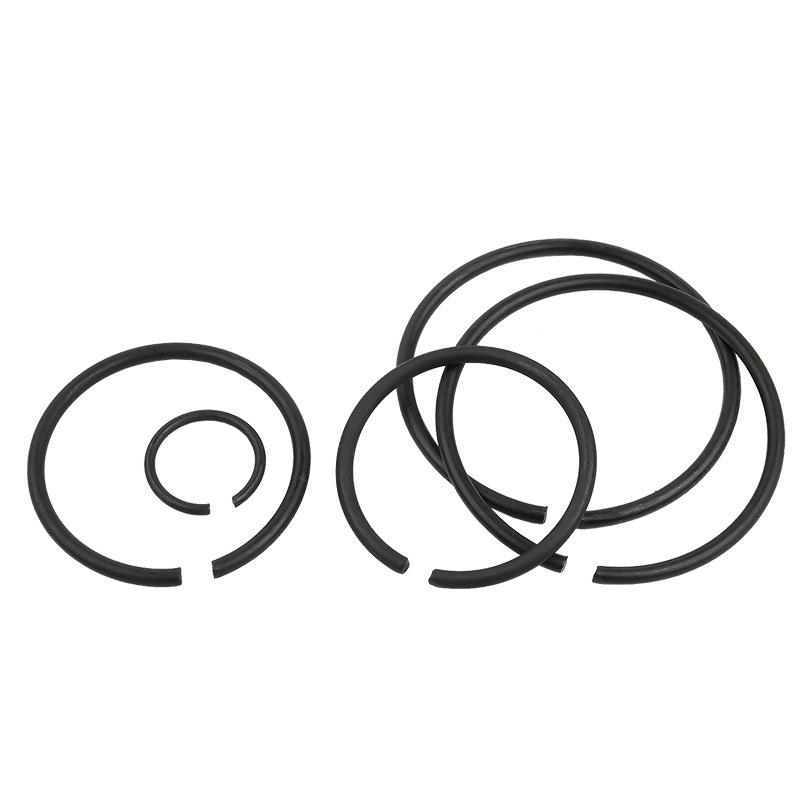

업계 표준 스냅 링

산업 표준 스냅 링은 샤프트 또는 보어 내에 구성 요소를 단단히 포함하도록 홈에 설치되도록 설계된 패스너이며 Xiaoguo®는 강력한 공급망을 유지하여 제조업체의 원활한 운영 및 전달을 보장합니다.

모델:DIN 73130-1989

문의 보내기

제품 설명

산업 표준 스냅 링은 자동차 변속기, 항공 우주 시스템 및 산업 기계에 많이 사용됩니다.

이러한 것들은 베어링, 기어 및 기타 부품을 샤프트 또는 내부 하우징에 보관하는 데 중요합니다.이 버전은 두 문장을 병합하고 "단순화"및 "보장"과 같은 동사를 사용합니다. 언어는 간결하고 유창하며 대부분의 기술 문서에 적합합니다.

서비스 수명을 연장하기 위해 고 탄소강과 스테인리스 스틸은 제조업체가 생산 공정에서 일반적으로 사용하는 두 가지 재료입니다. 업계 표준 스냅 링도 매우 유연합니다. 그들은 일이 빠르게 움직이거나 실제로 뜨거워지는 환경에서 일할 수 있습니다.

제품 세부 사항

업계 표준 스냅 링은 열린 끝이있는 원형 또는 반원형입니다. 이 디자인은 착용 및 제거의 편의성을 크게 향상시키고 매일 사용하는 마모 및 이륙 요구를보다 효율적으로 충족시킬 수 있습니다.

대상 그루브에 밀접하게 맞추기 위해, 그들의 단면 (절단 후 보이는 모양)은 특별히 설계되고 생산되었습니다. 직사각형 가장자리 또는 둥근 가장자리와 같은 일반적인 모양은 적합을 효과적으로 향상시킬 수 있습니다.

그것들은 모든 종류의 크기로 제공됩니다. 정밀 도구를위한 작은 것, 그리고 무거운 기계를위한 큰 도구.

그들의 디자인은 간단하지만 잘 작동합니다. 많은 공간을 차지하지는 않지만 여전히 강력한 방사형 지원을 제공합니다 (이는 중앙에서 나가는 지원, 부품이 움직이지 않도록 지원합니다).

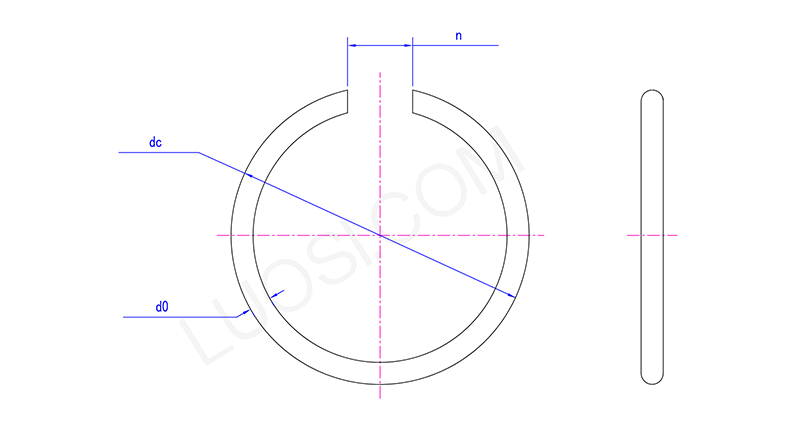

몬	φ15	φ18	φ20	φ22	φ24	φ25	φ26	φ28	φ30	φ32	φ55
D0 Max	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
D0 내	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
DC Max	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
DC 분	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n Max	1.5	2	2	2	2	2	2	2	2	2	2
n 분	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

사용 된 재료

우리의 표준 산업 표준 스냅 링은 고 탄소 스프링 스틸로 제작되어 탁월한 강도와 내구성을 위해 제작되었습니다. 탁월한 부식 저항을 위해, 우리는 스테인레스 스틸 (예 : 302/304)의 산업 표준 스냅 링 및 인간 청동과 같은 기타 재료를 제공하여 가혹한 환경에서 수명을 보장합니다.
