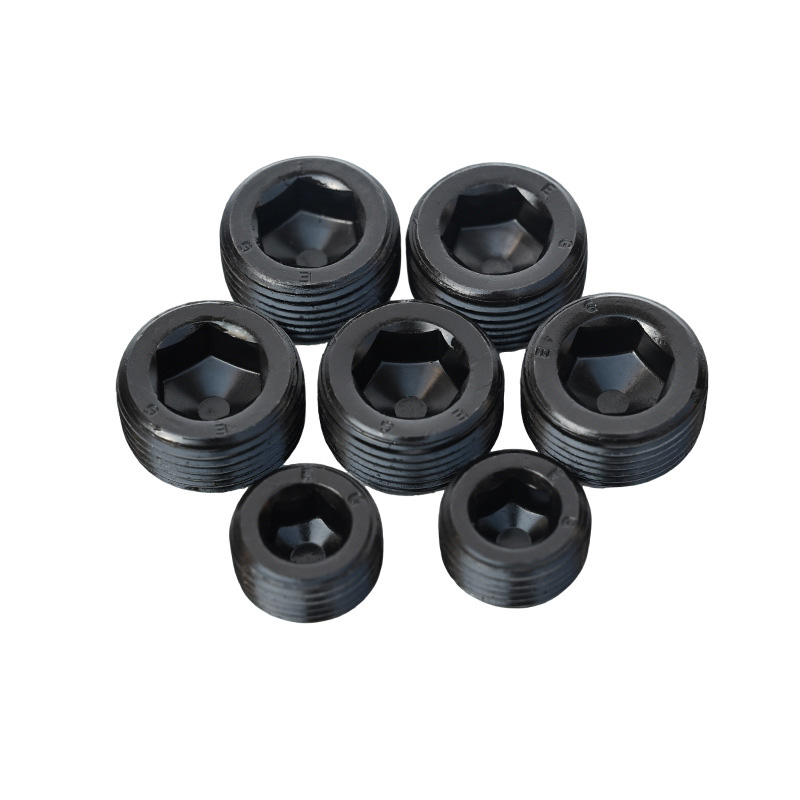

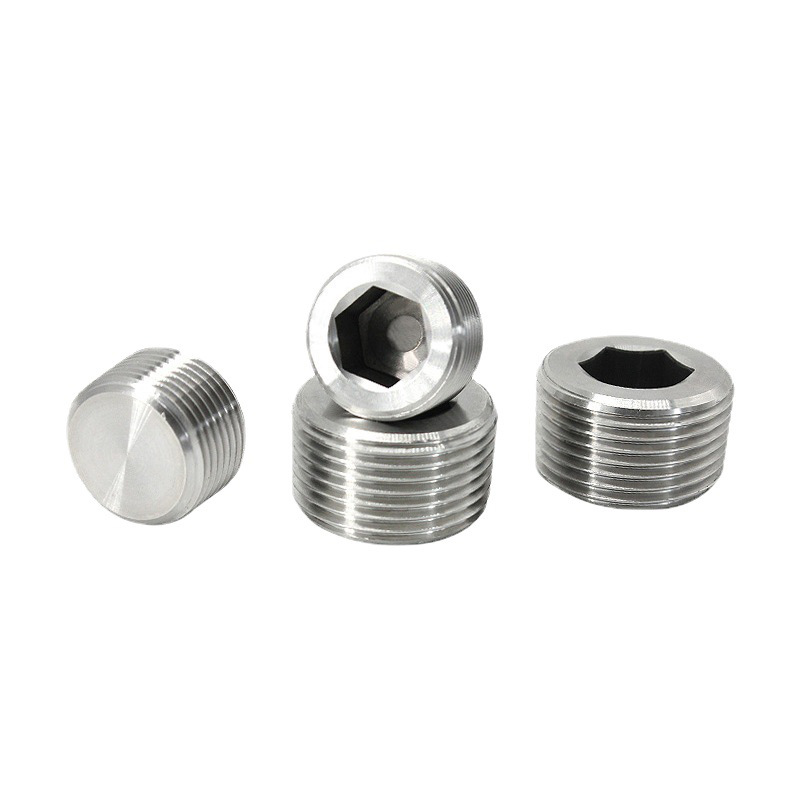

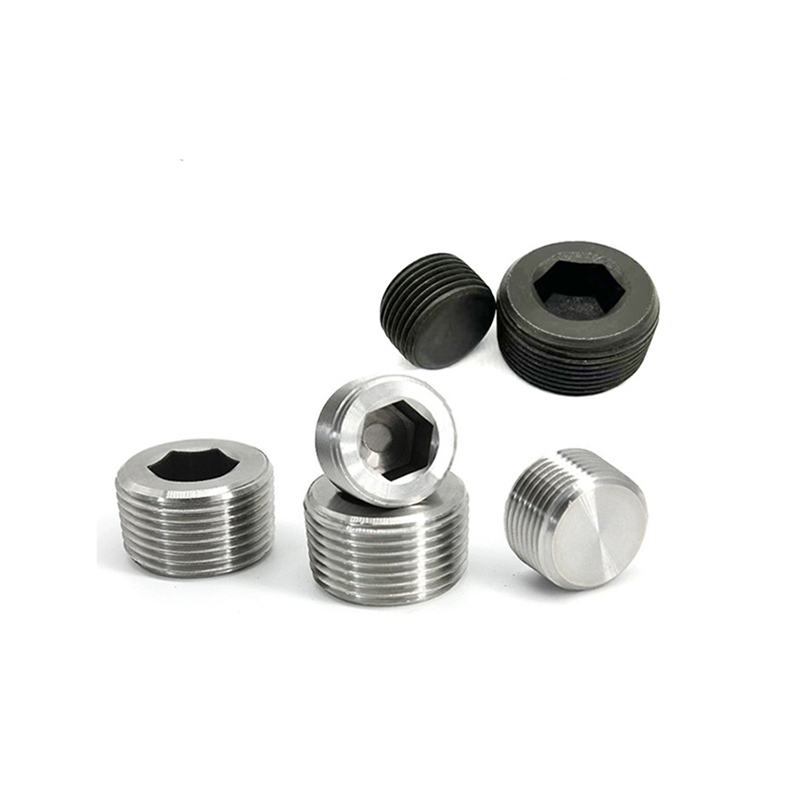

수형 파이프 플러그 내부 육각 나사 소켓

수형 파이프 플러그 내부 육각 나사 소켓의 구조적 특징은 주로 헤드 설계, 나사 구조 및 밀봉 원리에 있습니다. 이로 인해 설치가 쉬울 뿐만 아니라 액체를 효과적으로 밀봉할 수 있습니다.

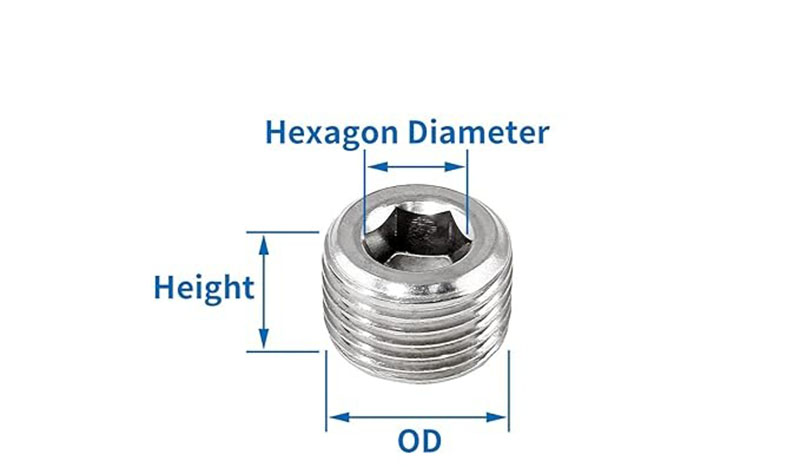

(1) 헤드 구조: 내부 육각형 및 접시형 디자인

①내부 육각형 : 헤드 중앙에 내부 육각형 홈이 있으며, 표준 육각 렌치를 사용하여 설치 및 분해가 가능합니다.

②선크 헤드 설계: 설치 후 플러그가 장비 표면에 완전히 잠길 수 있어 전체적인 외관을 매끄럽게 유지하고 우발적인 충돌로 인해 노출된 부품이 손상되거나 헐거워지는 것을 방지합니다.

(2) 스레드 구조: 원추형 스레드

1. 나사산 표준 : 수형 파이프 플러그 내부 육각 나사 소켓은 국제적으로 인정되는 미국 시스템의 NPT (60 ° 톱니 각도) 표준 또는 원추형 파이프 나사에 대한 영국 시스템의 BSP / PT (55 ° 톱니 각도) 표준을 채택합니다.

2. 스레드 테이퍼: 핵심 기능은 1:16 스레드 테이퍼입니다.

3. 가공 정확도: 수 파이프 플러그 내부 육각 나사 소켓의 나사산은 정밀하게 제조되었으며 인터페이스와의 완벽한 결합을 보장하기 위해 엄격한 공차 제어를 거칩니다.

4. 내장형 밀봉 링: ED 밀봉 링이 나사산 바닥에 통합됩니다. 이 통합 설계는 밀봉 효과를 더욱 향상시키며 극도로 까다로운 시스템에 적합합니다.

고정밀 요구 사항.

(3) 밀봉 원리

1. 금속-금속 밀봉: 나사산이 있는 내부 및 외부 원추형 파이프를 나사로 조이면 내부 및 외부 원추형 표면이 약간의 금속 변형을 겪고 서로 밀접하게 접착되어 완전한 금속-금속 밀봉을 형성합니다.

2. 보조 씰링 : 최상의 씰링 효과를 얻으려면 NPT 스레드는 일반적으로 설치 전에 스레드 표면에 접착 방지제를 바르거나 씰링 테이프 (개스킷)를 감아 야합니다.

3. 높은 압력에 견딜 수 있음: 이 견고한 금속 대 금속 밀봉 구조는 극도로 높은 압력이 요구되는 분야에서 주로 사용됩니다.

Q&A

(1) 각 주문마다 토크 사양 차트를 제공합니까?

예, 배송 시 설치 토크 권장 사항 표가 제공됩니다. 또한 제품 포장에 인쇄되어 전자 버전으로 전송될 수도 있습니다.

(2) 이 수형 파이프 플러그 내부 육각 나사 소켓을 진동이 심한 환경에서 사용할 수 있습니까?

물론입니다. 하지만 설치 시 나사식 잠금 접착제(예: Loctite 243/262)를 사용하는 것이 좋습니다. 이렇게 하면 진동이 심한 환경에서 더 나은 풀림 방지 효과를 얻을 수 있습니다.
