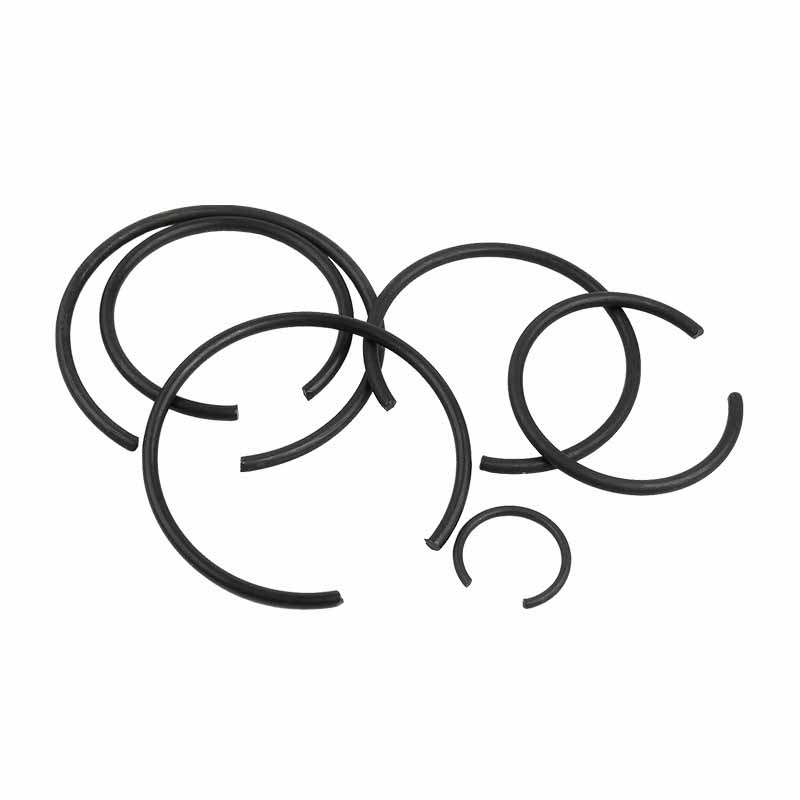

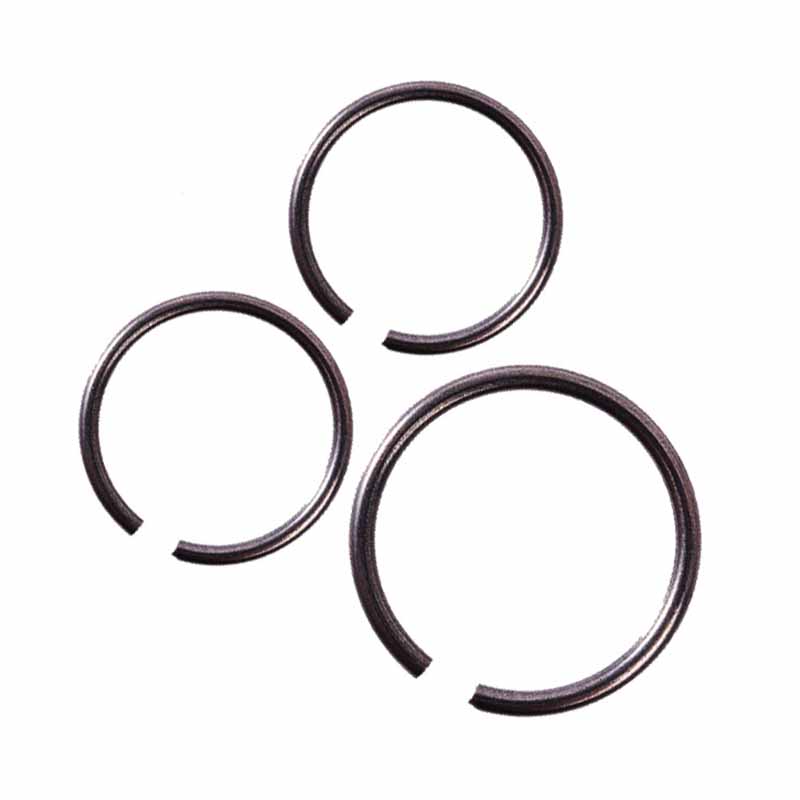

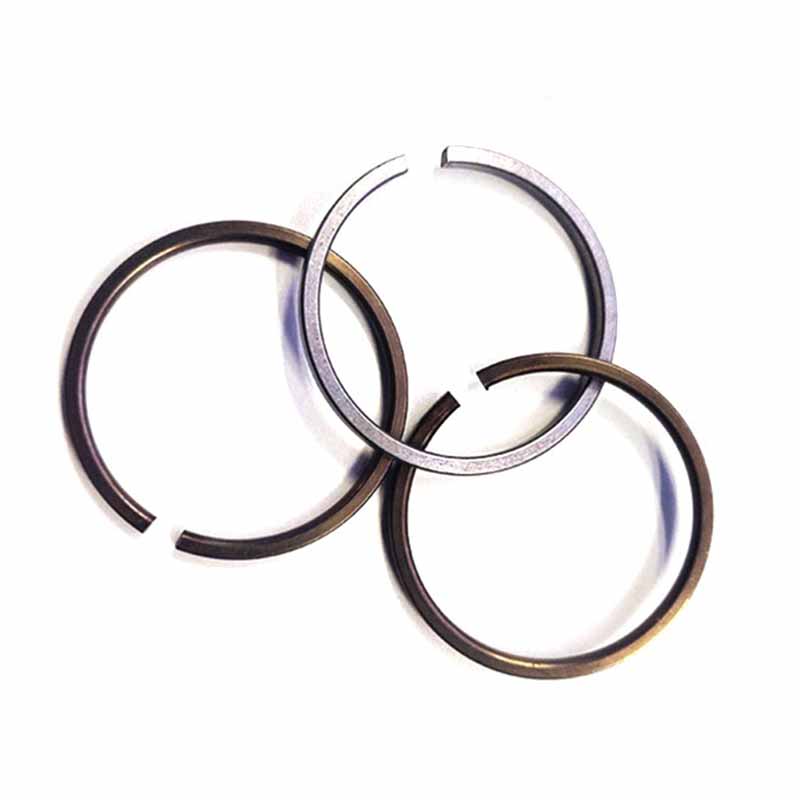

보어용 원형 와이어 스냅 링

보어용 원형 와이어 스냅 링은 원형 구멍에 설치되며 부품의 축 이동을 고정하는 패스너입니다. 부식에 강한 강철 또는 합금으로 만들어졌습니다. Xiaoguo®는 환경 보호에 관심을 기울여 녹색 제조 계획을 통해 작년에 12톤의 금속 스크랩을 재활용했습니다.

모델:DIN 471-1981

문의 보내기

제품 설명

보어용 원형 와이어 스냅 링은 탄소강 또는 스테인리스강(예: SAE 1074/1095 또는 AISI 302/316)으로 만들어지며 녹슬지 않고 내압성이 우수하며 더 큰 압력을 견딜 수 있으며 조임 과정에서 파손되기 쉽지 않습니다. 탄성을 갖도록 열처리되어 극도로 덥거나 추운 환경에서도 조여진 상태를 유지할 수 있습니다. 해양 부품이나 의료 장비 등 수분이나 화학 물질이 많아 수분이나 세척제를 자주 사용하는 환경에는 스테인리스 스틸이 더 적합합니다. 일상적인 마모를 견딜 수 있을 만큼 튼튼하지만, 깨지지 않고 홈에 끼워질 수 있을 만큼 유연합니다. 열악한 환경 조건에서는 스테인레스 스틸이 더 적합합니다.

Round Wire Snap Ring For Bore

월	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
DC 최대	28.8	30.8	32.8	35.5	38.5	41.5	43.5	45.8	48.8	51.8	53.8
직류 분	28.3	30.3	32.3	34.9	37.9	40.9	42.9	45	48	51	53
n	10	10	10	12	12	12	12	16	16	16	16

애플리케이션

보어용 원형 와이어 스냅 링은 변속기, 펌프, 베어링 및 유압 시스템에서 샤프트, 피스톤 및 로터와 같은 구성 요소를 고정하는 데 사용됩니다. 상대적으로 크기가 작기 때문에 강력하면서도 가벼운 부품 고정 방법이 필요한 항공우주, 자동차 변속기, 로봇공학과 같은 좁은 공간에 이상적입니다. 이는 회전 장치에서 구성 요소의 축 방향 이동을 방지하는 데 도움이 됩니다.

측정 치수

Q: 특정 용도에 대한 보어용 원형 와이어 스냅 링의 정확한 크기와 공차를 어떻게 결정합니까?

A: 올바른 원형 와이어 스냅 링 크기를 선택하려면 구멍 직경, 홈 직경(너비 및 깊이) 및 견뎌야 하는 축방향 또는 반경방향 하중을 측정해야 합니다. 제작한 스냅링Xiaoguo® 공장품질 기준을 충족합니다. 외부 스냅 링의 표준 크기는 DIN 471 표준을 따르고 내부 스냅 링의 표준 크기는 DIN 472 표준을 따르며 공차는 약 ±0.05mm입니다.

구멍 직경, 홈 폭과 깊이, 작동 온도만 알려주시면 카탈로그 사양에 맞춰드릴 수 있습니다. 귀하의 애플리케이션이 표준이 아닌 경우 맞춤화도 가능합니다.

스냅 링 설치 시 자유 직경(설치되지 않은 경우)과 장력이 부품의 기계적 응력 한계를 충족하는지 확인하십시오. 이는 하중이 움직이거나 변화할 때 구부러지거나 부러지는 것을 방지합니다.

제품 사용 지침

보어용 원형 와이어 스냅 링을 사용하는 것은 간단하지만 먼저 올바른 도구를 준비해야 합니다. 일반적으로 스냅 링 플라이어 한 쌍이 필요합니다. 스냅 링 크기와 일치하는지 확인하세요. 링을 설치할 구멍(구멍)을 확인하는 것부터 시작하세요. 원활한 장착을 위해 잔해물이나 거친 부분을 청소하십시오. 다음으로 스냅 링 플라이어를 사용하여 링 끝을 함께 꽉 쥐십시오. 링이 구멍에 들어갈 정도로 약간 줄어들도록 균일한 압력을 가합니다. 링이 충분히 작아지면 보어 내부의 미리 가공된 홈에 조심스럽게 삽입합니다. 펜치를 천천히 풀어 링이 원래 모양으로 다시 확장되도록 합니다. 링이 홈에 완전히 안착되었는지 다시 확인하세요. 제대로 안착되지 않으면 부품이 제자리에 고정되지 않습니다. 링을 제거할 때 이 과정을 반복하십시오. 펜치를 사용하여 링을 꽉 쥐고 홈에서 당긴 다음 보어에서 빼냅니다. 보어에 맞는 스냅 링 크기를 선택하는 것을 잊지 마십시오. 크기가 일치하지 않으면 맞지 않거나 안전하게 고정되지 않습니다.

제품 포장

이 스냅 링의 포장은 실용성과 보호를 위해 설계되었습니다. 보어용 원형 와이어 스냅 링의 각 팩은 일반적으로 투명한 비닐 봉지나 작은 판지 상자에 들어 있습니다. 두 가지 포장 유형 모두 먼지, 습기 및 흙이 들어가지 않도록 단단히 밀봉되어 링이 녹슬거나 손상되는 것을 방지합니다. 포장에는 스냅 링의 크기, 팩의 수량, 재질 등 기본 정보가 적힌 명확한 라벨이 붙어 있습니다. 이렇게 하면 쇼핑하거나 도구를 정리할 때 적합한 팩을 쉽게 찾을 수 있습니다. 단일 크기 팩의 경우 링이 엉키거나 구부러지지 않도록 깔끔하게 배치됩니다. 팩의 크기가 여러 개인 경우 내부에 작은 칸막이로 분리되는 경우가 많습니다. 대부분의 비닐봉지는 다시 밀봉할 수 있습니다. 모든 고리를 한 번에 사용하지 않는 경우 가방을 다시 밀봉하여 보관할 수 있습니다. 판지 상자는 쌓을 수 있어 차고나 도구 상자의 공간을 절약할 수 있습니다. 포장은 단순하지만 기능적이어서 소매업체가 쉽게 진열하고 사용자가 스냅 링을 보관하고 접근할 수 있습니다.
