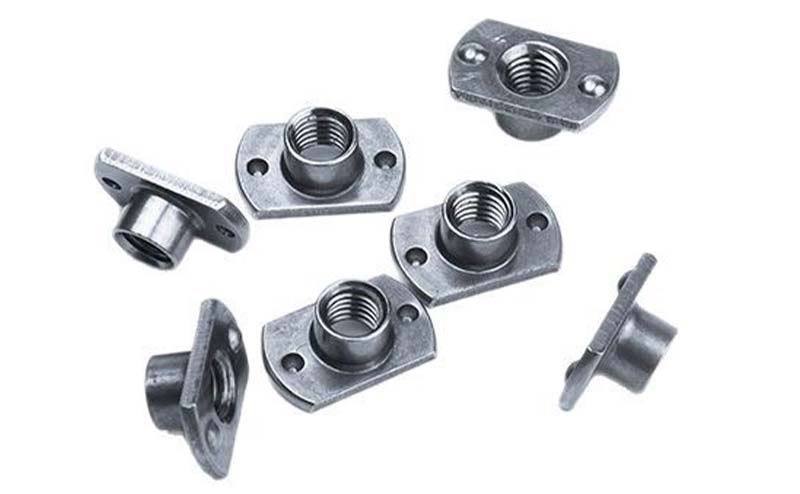

유형 1A의 T 스타일 용접 너트

유형 1A의 T 스타일 용접 너트는 금속 용접용으로 특별히 설계되었으며 1A 사양을 준수하여 단단히 고정됩니다. 금속 프레임, 지지대 또는 기계 장비에 적합한 T자형 디자인은 공간 절약에 도움이 됩니다. Xiaoguo® 공장은 대량의 재고를 보유하고 있습니다. 또한 특정 요구 사항을 충족하는 제품을 맞춤화하고 제공할 수도 있습니다.

모델:JIS B1196-3.1-2001

문의 보내기

제품 설명

유형 1A의 T형 용접 너트는 문자 "T"와 유사한 모양을 갖고 있으며 하단에 나사산 원통형 부분이 있습니다. 플랜지에는 용접용으로 특별히 설계된 여러 개의 작은 돌출부가 있습니다. 공통 나사 사양 범위는 M4 ~ M12입니다.

제품 매개변수

T style weld nuts with type 1A parameter

월	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
최대 dk	20.5	20.5	23.7	23.7	31	33.2
최소 dk	19.5	19.5	22.3	22.3	29	30.8
최대	12.25	12.25	14.3	14.3	19.4	21.5
초	11.75	11.75	13.7	13.7	18.6	20.5
DS 맥스	5.9	6.7	8.3	10.2	13.2	15.2
ds 분	5.4	6.2	7.8	9.5	12.5	14.5
k 최대	5.9	6.9	7.5	9	10.6	11.8
k 분	5.1	6.1	6.5	8	9.4	10.2
h 최대	1.4	1.4	1.85	1.85	2.3	2.3
시간 분	1	1	1.35	1.35	1.7	1.7
최대 d2	6.9	6.9	8.9	10.9	12.9	14.9
d2분	6.7	6.7	8.7	10.7	12.7	14.7
h2 최대	0.8	0.8	0.8	0.8	1.2	1.2
시간 2분	0.6	0.6	0.6	0.6	1	1
최대 d0	3.25	3.25	3.25	3.25	4.05	4.05
d0분	2.75	2.75	2.75	2.75	3.55	3.55
h1 최대	0.6	0.6	0.6	0.6	0.7	0.7
1시간	0.4	0.4	0.4	0.4	0.5	0.5
최대 d1	15.2	15.2	17.25	17.25	22.3	24.3
d1분	14.8	14.8	16.75	16.75	21.7	23.7

제품 기능 및 설치

유형 1A의 T형 용접 너트는 독특한 T자형 구조를 특징으로 합니다. 플랜지는 금속판과의 접촉 면적을 늘리고 압력을 분산시켜 용접을 더욱 안전하게 만들 수 있습니다. 플랜지의 용접 돌출부의 크기와 높이가 동일하며 용접 공정 중 가열이 균일합니다. 스레드 정확도가 높습니다. 볼트를 조였을 때 걸리거나 풀리는 현상 없이 매우 부드러운 느낌을 줍니다.

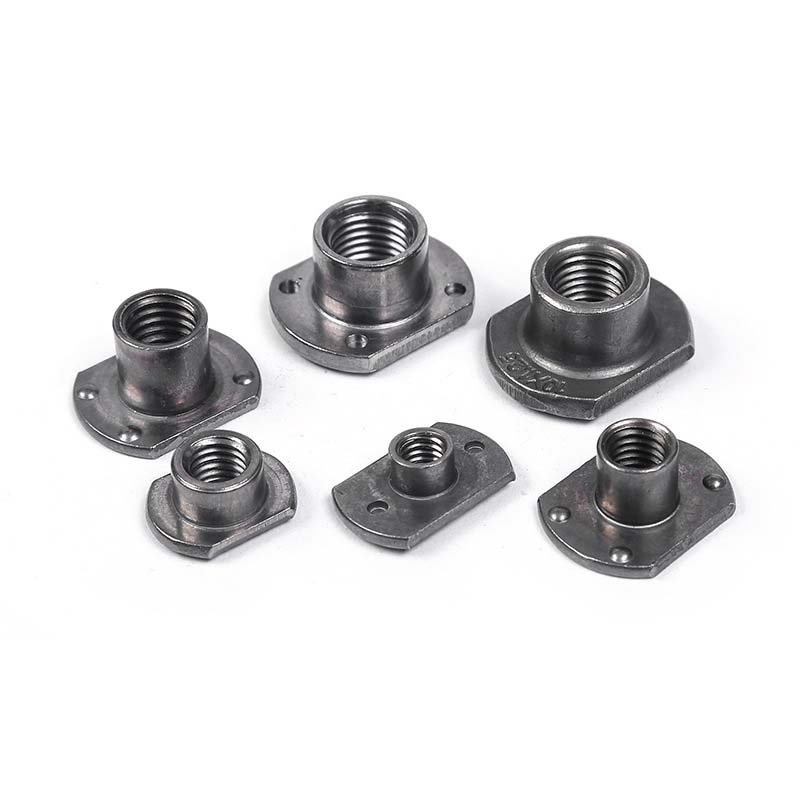

T style weld nuts with type 1A

1A T형 용접 너트는 모양에 따라 이름이 붙여졌습니다. 육각형 너트 본체가 직사각형 베이스 플레이트(플랜지)에 편심 장착됩니다. 1A 유형은 플랜지 가장자리 주변의 아크 용접(MIG 또는 TIG)용으로 설계되었음을 나타냅니다. 'T'자형 설계를 통해 센터 너트를 설치할 수 없는 가장자리 근처에서도 나사 구멍을 원하는 위치에 배치할 수 있으며 쉽게 얻을 수 있습니다.

1A형 T형 용접너트를 장착한다는 것은 직사각형 플랜지의 둘레를 따라 용접을 한다는 뜻이다. 1A형 너트 베이스는 편평하며 구멍이나 돌출부가 없습니다. MIG 또는 TIG를 사용하여 플랜지 가장자리를 따라 연속 용접 비드를 생성할 수 있습니다. 이것이 플랜지를 고정하는 유일한 방법이므로 전체적인 융합이 잘 이루어지는 것이 중요합니다. 금속 부분을 미리 깨끗이 닦아주세요.

1A T 형 용접 너트는 일반 너트보다 비쌉니다.사각 너트. 플랜지의 가공 형태와 추가 재료에 대한 비용을 지불해야 합니다. 또한 플랜지 주위에 올바르게 용접되는 데 시간이 더 오래 걸립니다. 특히 나사산 위치를 오프셋해야 할 경우 이를 사용하십시오. 그렇지 않으면 표준 너트가 더 저렴할 수 있습니다.
