T 스타일 용접 너트(유형 2A 포함)

Xiaoguo®는 선택할 수 있는 다양한 패스너 제품과 전문 생산 공장을 갖춘 패스너 제조업체입니다. 유형 2A의 T 스타일 용접 너트는 2A 사양을 준수하며 금속 표면 용접에 적합합니다. 기계, 철골, 자동차 부품 등 다양한 용도에 적용 가능합니다.

모델:JIS B1196-3.2-2001

문의 보내기

제품 설명

유형 2A의 T 스타일 용접 너트 상단은 플랫 플랜지 디스크이고 그 아래에는 나사산이 있는 원통형 부품이 있습니다. 일반적인 환경에서는 문제없이 사용할 수 있습니다. 작업 환경이 습하거나 부식성이 있는 경우 스테인리스 스틸 재질을 사용하는 것이 좋습니다.

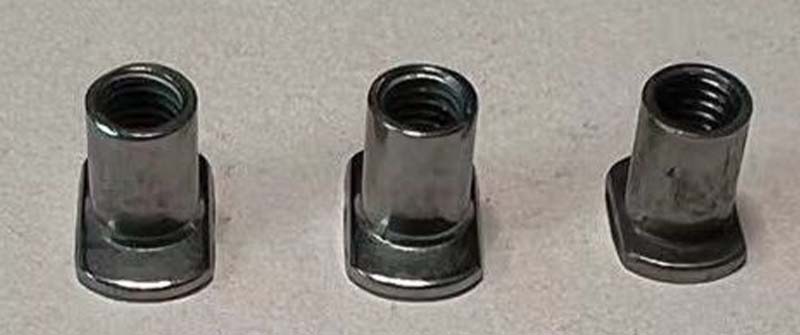

T Style weld nuts with type 2A

제품 장점

유형 2A의 T 스타일 용접 너트는 일반적으로 탄소강으로 만들어지며 일반적으로 아연 도금됩니다. 돌출부는 정밀하게 형성되어 있으며, 그 높이와 모양이 용접 품질에 직접적인 영향을 미칩니다. 취급 중에 구부러지면 용접 품질에 영향을 미칩니다. 우리 공장에서는 이러한 돌출부가 공급 시스템을 수용할 수 있을 만큼 균일하고 충분히 견고하도록 보장합니다.

2A형 T형 용접 너트를 사용한 후 용접 지점을 육안으로 검사합니다. 돌출 지점에서 견고한 용접 코어를 볼 수 있어야 합니다. 기본 재료에 융합된 것처럼 보입니다. 돌출 지점의 모양이 여전히 뚜렷하거나 까맣거나 움푹 패인 것처럼 보이는 경우 용접 설정(전류, 시간, 압력)을 조정하여 안전한 접착을 달성해야 합니다.

2A T형 용접 너트의 주요 장점 중 하나는 일관된 용접 성능입니다. 융기된 부분은 열 축적과 용융 위치를 제어하여 항상 안정적인 용접 코어를 보장합니다. 수동 원주 용접(예: 유형 1A)에 비해 용접 강도가 부족하거나 용접이 누락될 가능성이 줄어듭니다. 이는 자동화된 환경에서 품질 관리에 매우 중요합니다.

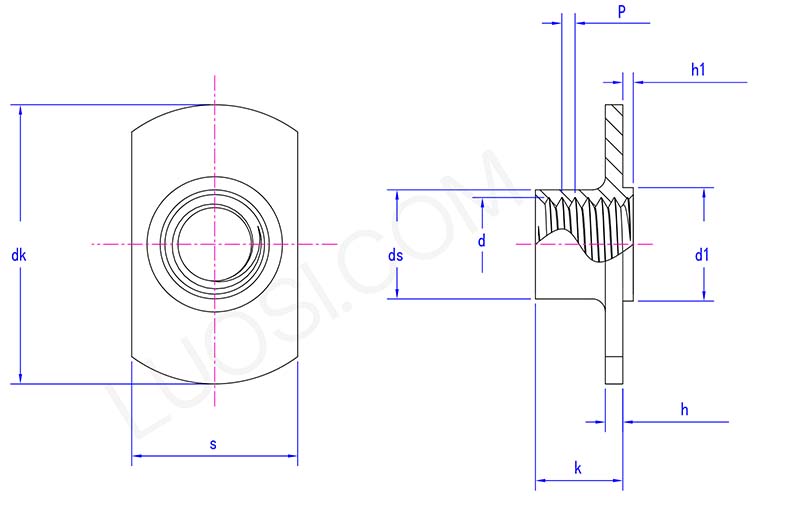

T Style weld nuts with type 2A parameter

월	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
최대 dk	23.7	24.7	27	29	33.2	37.2
최소 dk	22.3	23.3	25	27	30.8	34.8
최대	12.25	12.5	14.3	14.3	19.4	21.5
초	11.75	11.75	13.7	13.7	18.6	20.5
DS 맥스	5.9	6.7	8.3	10.2	13.2	15.2
ds 분	5.4	6.2	7.8	9.5	12.5	14.5
k 최대	5.9	6.9	7.5	9	10.6	11.8
k 분	5.1	6.1	6.5	8	9.4	10.2
h 최대	1.4	1.4	1.85	1.85	2.3	2.3
시간 분	1	1	1.35	1.35	1.7	1.7
최대 d1	6.9	6.9	8.9	10.9	12.9	14.9
d1분	6.7	6.7	8.7	10.7	12.7	14.7
h1 최대	0.8	0.8	0.8	0.8	1.2	1.2
1시간	0.6	0.6	0.6	0.6	1	1

제품 설치

용접할 금속판에 2A 유형의 T 스타일 용접 너트를 놓습니다. 스폿 용접기를 사용하여 플랜지의 돌출된 부분을 용접합니다. 그러면 너트가 금속판에 단단히 고정되어 대량 생산 시나리오에 특히 적합합니다. T자형 구조는 매우 견고하며 상당한 장력을 견딜 수 있습니다. 용접된 부분에서 쉽게 떨어지지 않습니다.
