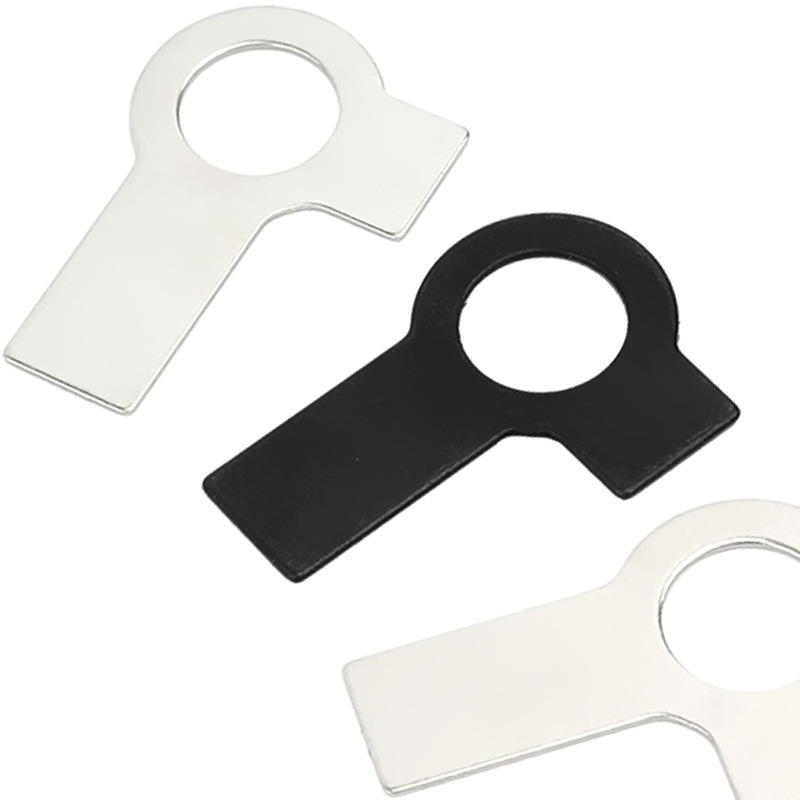

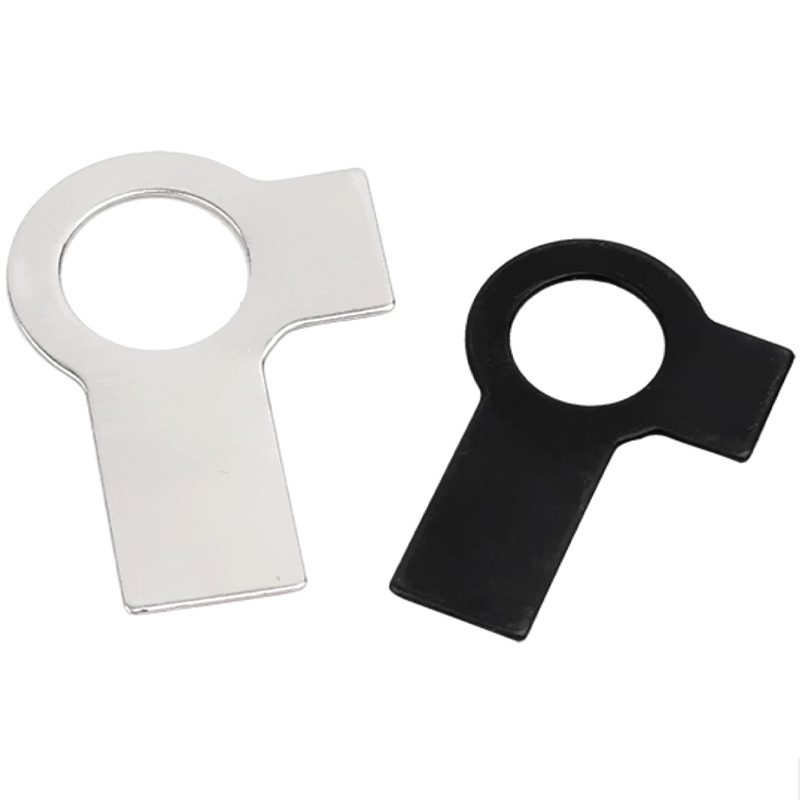

길고 짧은 탭이 있는 탭 와셔

Xiaoguo® 공장에서 생산된 길고 짧은 탭이 있는 탭 와셔는 마찰이 아닌 기계적으로 잠깁니다. 기계적 잠금장치는 근본적으로 회전을 방지하며 잠금효과는 매우 뚜렷합니다.

문의 보내기

제품 설명

DIN 463 기계식 잠금 링을 준수하는 길고 짧은 탭이 있는 탭 와셔는 단일 부품의 순수 기계식 잠금 풀림 방지 링입니다. 이 제품은 하나의 긴 이어피스와 하나의 짧은 이어피스를 특징으로 하는 단일 다이캐스팅 공정을 통해 형성되며, 두 이어피스는 약 90° 각도를 형성합니다. 육각형 볼트/너트에 사용되며 긴 Ear Piece와 짧은 Ear Piece의 굽힘을 통해 풀림 방지를 실현하며 고진동, 동적 하중 및 열팽창 및 수축 조건에 적합합니다. 이 구조는 너트나 볼트의 상대적인 회전을 완전히 방지할 수 있어 안정적인 기계적 잠금을 실현합니다.

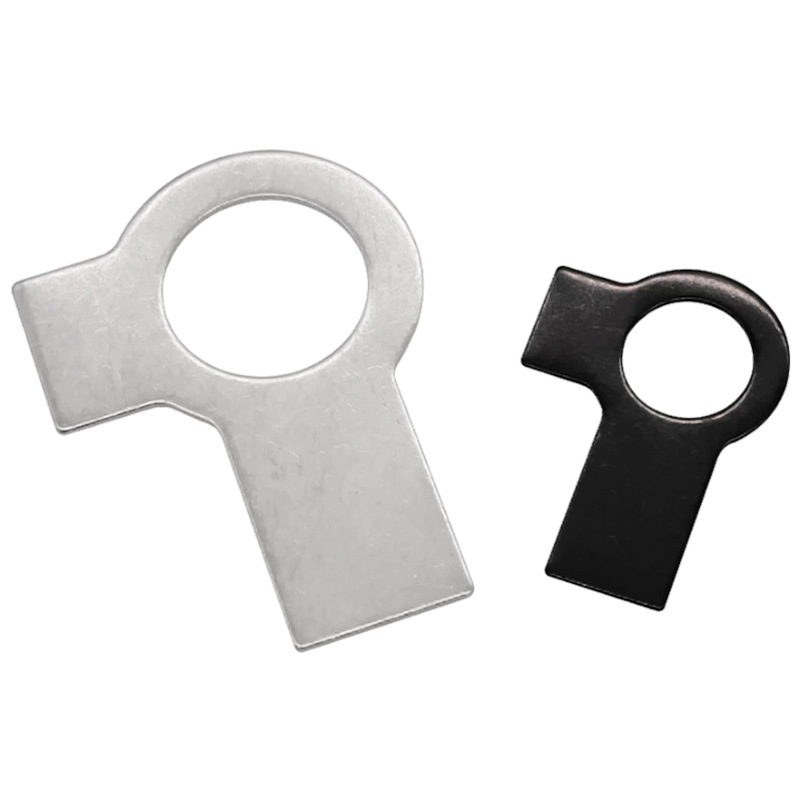

< 스타일="텍스트 정렬:센터;"> Tab Washers With Long And Short Tab

구조적 특징

긴 탭과 짧은 탭이 있는 탭 와셔의 구조적 특징은 다음과 같습니다.

(1) 통합 스탬핑 성형

길고 짧은 탭이 있는 전체 탭 와셔는 콜드 스탬핑 공정을 통해 단일 금속 시트로 만들어집니다. 용접이나 추가 부품이 없어 구조가 간단하고 강도가 높으며 비용이 저렴합니다.

(2) 더블 이어 디자인(하나는 길고 하나는 짧음)

길고 짧은 탭이 있는 탭 와셔의 본체는 원형이며 두 개의 이어피스가 외부 가장자리를 따라 바깥쪽으로 확장됩니다.

짧은 탭: 길이가 짧음

긴 탭: 길이가 더 깁니다.

두 이어피스는 서로 약 90도의 각도를 형성합니다.

(3) 이어피스의 뿌리 부분에 응력 방출 구조가 있습니다.

이어피스와 원형 몸체 사이의 연결 지점에는 둥근 모서리나 약간의 폭 수축을 설계하여 굽힘 시 응력 집중을 줄이고 이어피스 파손을 방지합니다.

(4) 원통형 몸체

몸체의 두께는 균일합니다. 몸에는 톱니나 경사면이 없으며, 표면은 대개 매끈하다.

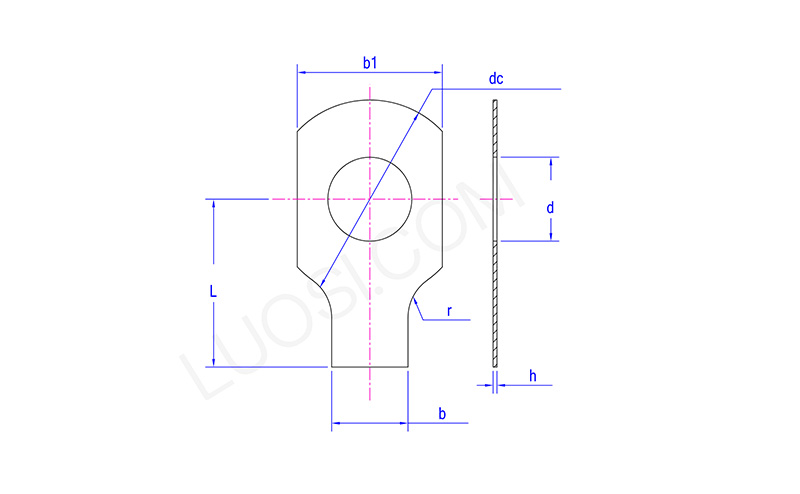

< 스타일="텍스트 정렬:센터;"> Tab Washers With Long And Short Tab

월	Φ3	4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20
최대 d	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
일 분	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
DC 최대	10	14	17	19	22	26	32	32	40	45	45
직류 분	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L 분	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L 최대	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
