T3형 프로젝션 용접 스터드

유형 T3 투영 용접 스터드는 스폿 용접용으로 특별히 설계되었습니다. 작은 돌출부가 녹아서 금속 표면에 접착됩니다. 자동차 부품, 전기 프레임 또는 금속 패널에 적합합니다. Xiaoguo® 공장에는 충분한 재고가 있습니다.

모델:IFI 148-2-2002

문의 보내기

제품 설명

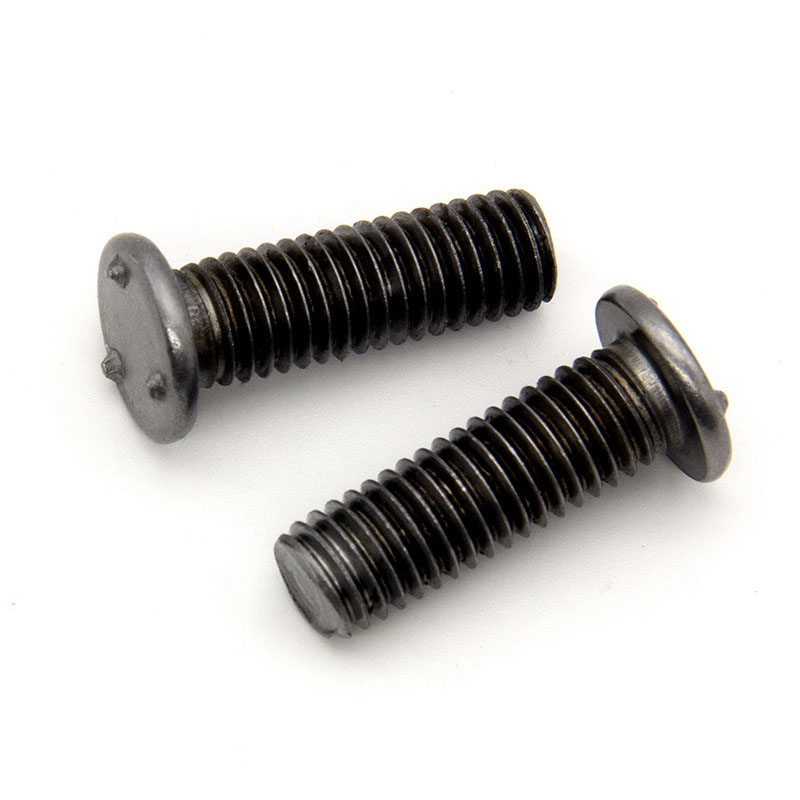

유형 T3 투영 용접 스터드는 용접 및 고정에 사용되는 연결 부품 유형입니다. 길이 전체에 나사산이 있는 금속 막대이며, 머리 부분에는 용접 과정에서 중요한 여러 개의 작은 돌출부가 있습니다. 길이도 다양하게 준비되어 있습니다.

애플리케이션 기능

T3 프로젝션 용접 스터드는 녹슨 트럭 차체 패널을 수리하는 데 사용됩니다. 유지 관리 프로세스를 단순화할 수 있습니다. 얇은 베이스 플레이트에 부착합니다. 팁은 녹을 뚫고 타서 안전하게 용접될 수 있습니다. 새로운 고정 가이드 레일은 볼트를 사용하여 스터드에 직접 고정할 수 있습니다. 펜더에 구멍을 뚫거나 너트를 설치할 필요가 없습니다.

T3형 프로젝션 용접 스터드는 알루미늄 해양 가이드 레일 제조에 사용됩니다. 이는 해양 합금에 적합하며 부식 방지 가이드 레일 지지대로 사용할 수 있습니다. 저온설정을 이용하여 선체 측면을 통해 뒤틀림 없이 용접이 가능합니다. 스테인레스 스틸 가이드 레일을 위 데크의 나사 스터드에 고정합니다. 나사형 조인트보다 염수 분무에 더 강합니다. 드릴링으로 인해 누출이 발생하지 않습니다.

T3형 프로젝션 용접 스터드는 금속 계단 트레드를 강화하는 데 사용됩니다. 그립 스트립을 추가하는 데 사용할 수 있습니다. 6인치마다 발가락 캡을 통해 용접합니다. 볼트를 이용하여 미끄럼 방지 고무를 스터드에 직접 부착합니다. 스폿 용접은 오래된 계단의 산화층을 관통할 수 있습니다. 샌딩 작업 없이도 OSHA 미끄럼 방지 테스트를 통과할 수 있습니다.

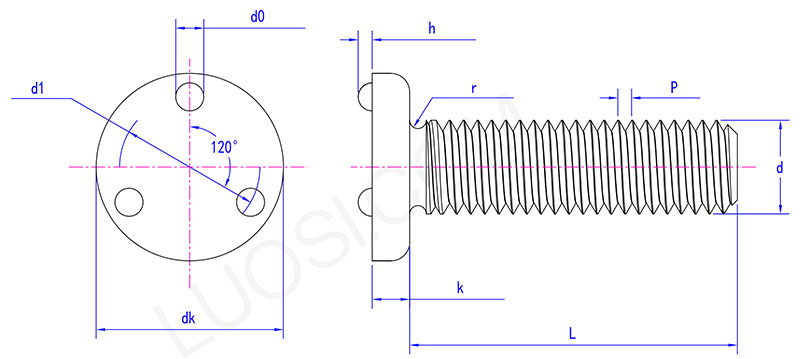

Type T3 projection weld stud parameter

월	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
최대 dk	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
최소 dk	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k 최대	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k 분	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
최대 d0	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0분	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h 최대	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
시간 분	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r 최대	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

제품특징

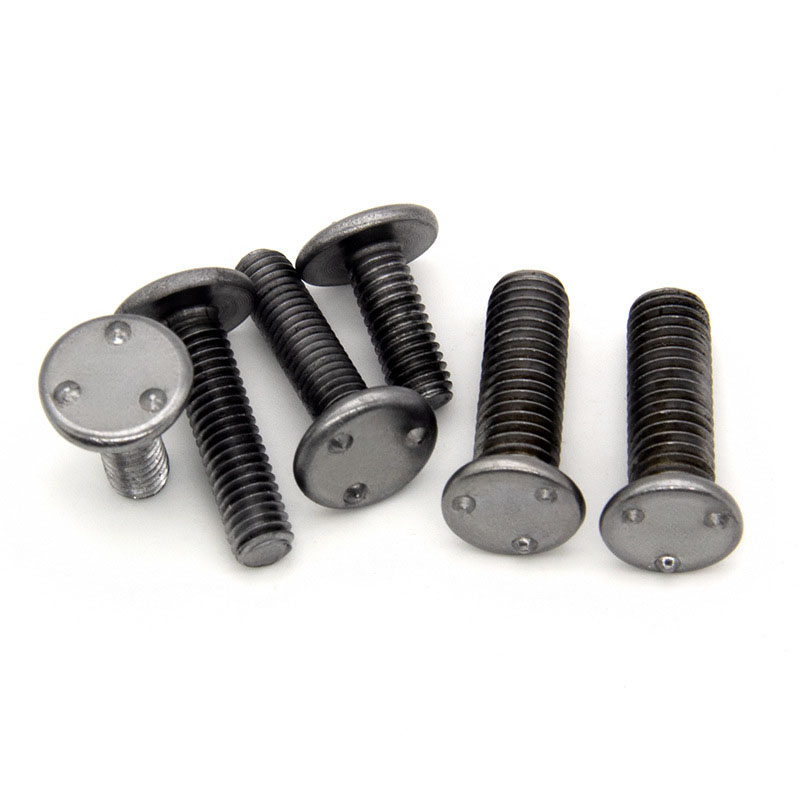

T3형 프로젝션 용접 스터드의 가장 독특한 특징은 헤드 부분의 돌출 디자인입니다. 돌출부는 크기가 균일하며 용접 중에 공작물의 표면에 정밀하게 접촉할 수 있습니다. 전류가 흐르면 돌기에 열이 집중되어 공작물과 녹아 융합됩니다. 용접 후 나사산 기둥과 가공물이 거의 틈 없이 밀착됩니다.
