TD 프로젝션 용접 스터드 유형

TD형 투영 용접 스터드의 설계는 금속 표면에 안전한 연결을 형성하는 데 도움이 됩니다. 돌출된 부분은 용접열을 집중시킬 수 있어 용접 공정을 빠르고 안정적으로 만듭니다. Xiaoguo® Company는 생산에 대한 IFI 148-3-2002 표준을 엄격하게 준수합니다.

모델:IFI 148-3-2002

문의 보내기

제품 설명

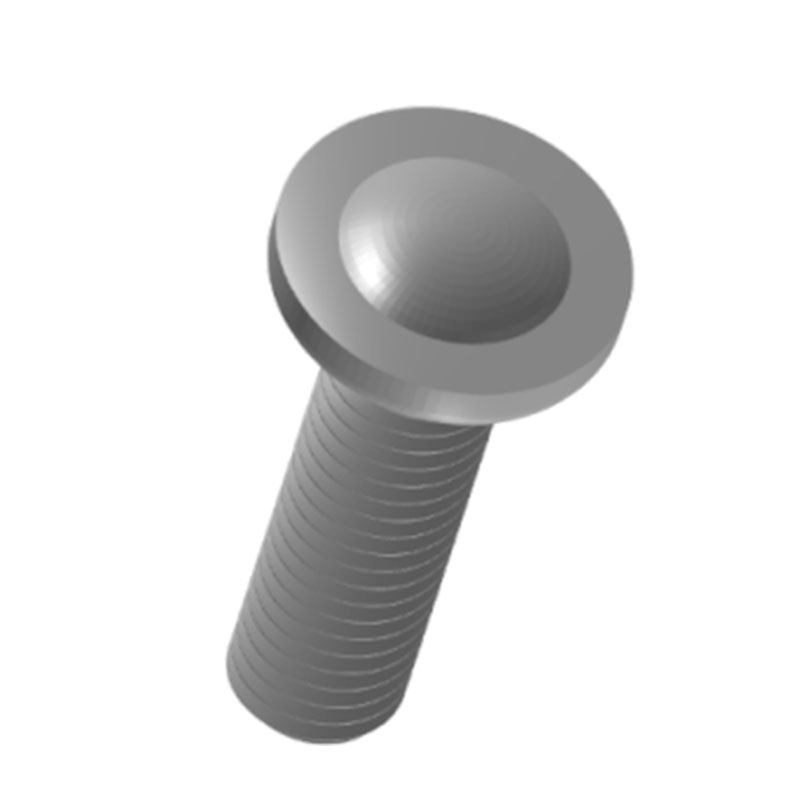

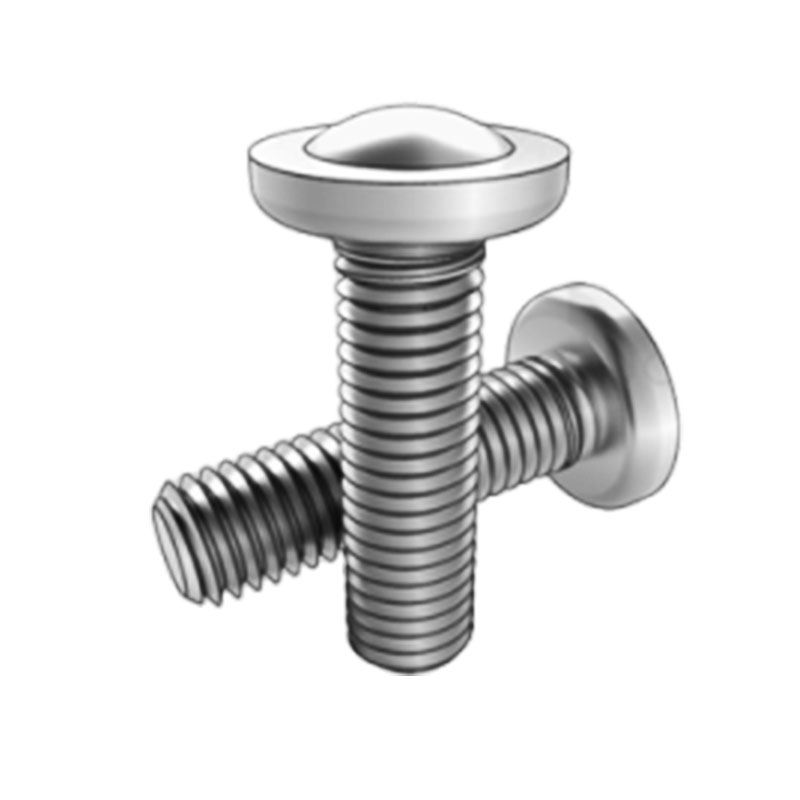

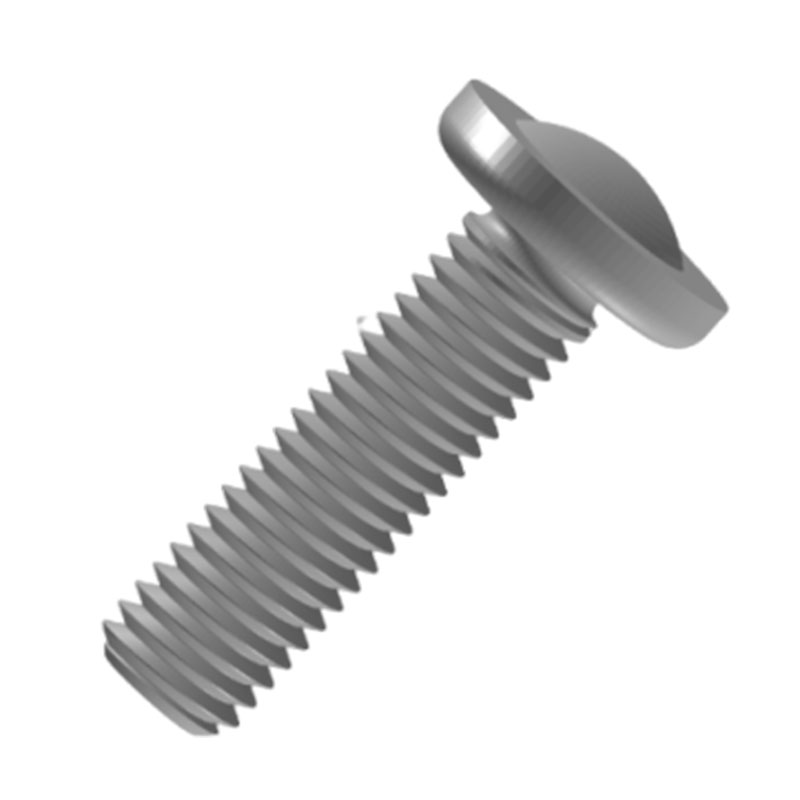

TD 유형 투영 용접 스터드에는 둥근 머리가 있고 아래에 나사산 로드 본체가 부착되어 있습니다. 헤드와 로드 사이의 전환 영역은 매우 부드럽고 규칙적입니다. 다양한 스레드 크기와 길이를 사용할 수 있으며 용접 고정이 필요한 다양한 시나리오에 맞게 조정할 수 있습니다.

제품 매개변수

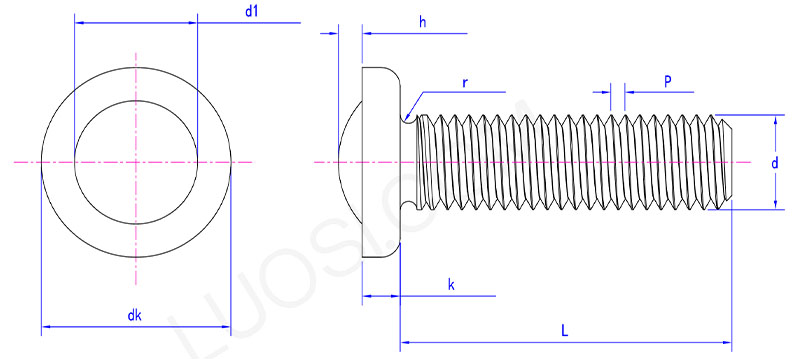

type TD projection weld stud parameter

월	#6	#8	#10	1/4	5/16	3/8	1/2
P	32	32	24	20	18	16	13
최대 dk	0.26	0.323	0.385	0.51	0.63	0.755	1.005
최소 dk	0.24	0.303	0.368	0.485	0.605	0.725	0.975
k 최대	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k 분	0.036	0.042	0.058	0.073	0.089	0.104	0.136
최대 d1	0.143	0.169	0.195	0.255	0.317	0.38	0.505
d1분	0.133	0.159	0.185	0.245	0.307	0.37	0.495
h 최대	0.027	0.028	0.028	0.031	0.031	0.033	0.035
시간 분	0.022	0.023	0.023	0.026	0.026	0.028	0.03
r 최대	0.02	0.025	0.03	0.04	0.045	0.05	0.06

애플리케이션

TD 프로젝션 용접 스터드는 자동차 산업에서 일반적으로 사용됩니다. 차체, 섀시 등의 부품을 제조할 때 다양한 소형 부품을 제자리에 고정하는 것이 일반적입니다. 예를 들어, 자동차 도어에 잠금 장치를 설치하거나 섀시에 작은 지지대를 고정하는 작업이 있습니다. 이러한 방법을 사용하면 주행 시 자동차 부품이 흔들리거나 이상한 소리가 나지 않습니다.

TD형 프로젝션 용접 스터드는 일반 나사와 다릅니다. 이 특별한 헤드 형태를 사용하면 용접 과정에서 전류가 더 집중되고 열 분포가 더 균일해집니다. 용접 조인트의 품질은 특히 안정적입니다. 게다가 실 가공이 아주 깔끔하게 되어 있고, 너트를 조였을 때 끼임 현상 없이 매우 매끄러워요.

TD 유형 프로젝션 용접 스터드는 가전 제품 조립에 사용됩니다. 예를 들어, 세탁기의 외부 쉘을 조립할 때 모터 브래킷을 내부에 고정하고 이 나사 기둥을 외부 쉘에 용접한 다음 브래킷을 위쪽으로 설치하고 너트를 조여야 합니다. 냉장고 선반은 고정되어 있고, 에어컨 실외기의 소형 부품들은 설치되어 있습니다. 용접에 이 방법을 사용하면 견고하고 편리합니다.

제품특징

TD형 프로젝션 용접 스터드는 용접 시 편의성과 강도를 모두 제공합니다. 용접할 때 매우 편리합니다. 정렬에 대해 걱정할 필요 없이 용접물을 그 위에 놓기만 하면 됩니다. 전원을 켜면 나사와 용접물이 매우 빠르게 매우 효율적으로 융합됩니다. 게다가 용접이 매우 견고합니다. 잡아당기거나 흔들어도 쉽게 풀리지 않습니다.
