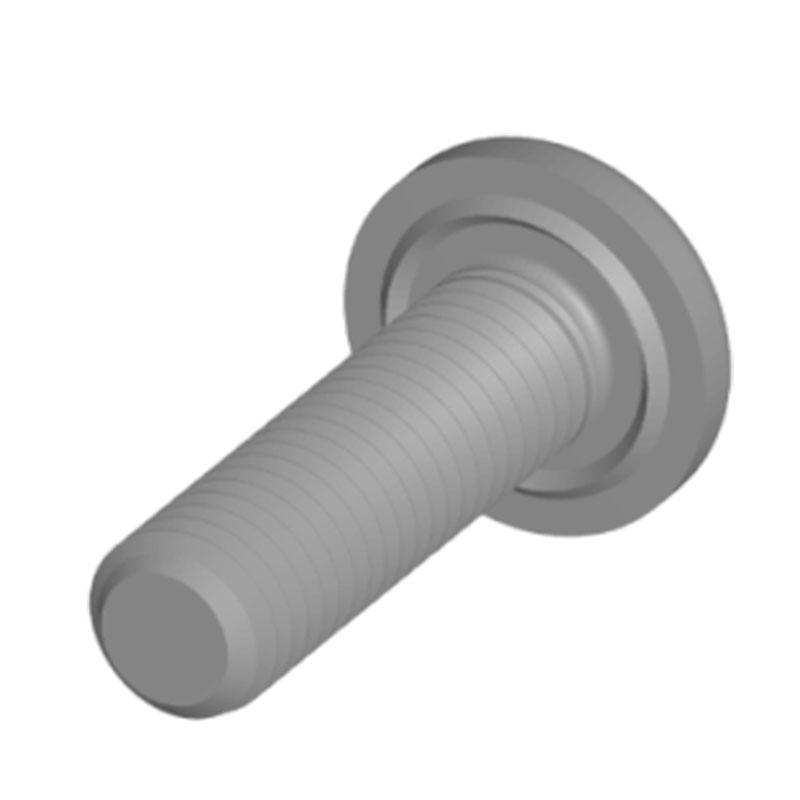

UR 유형 프로젝션 용접 스터드

Xiaoguo® 공급업체가 생산한 UR 유형 프로젝션 용접 스터드는 IFI 148-4-2002 표준을 준수합니다. 제조 공장에서는 일반적으로 두꺼운 금속 부품을 연결하는 데 사용되며 이러한 부품의 안전한 용접은 매우 중요합니다. 우리는 무료 샘플을 제공할 수 있습니다.

모델:IFI 148-4-2002

문의 보내기

제품 설명

UR 유형 프로젝션 용접 스터드는 크고 원형의 납작한 머리 모양을 가지며 표면이 매끄럽고 편평하여 연결된 부품 표면과의 접촉 면적을 늘릴 수 있습니다. 얇은 판과 장식 부품을 연결하는 데 자주 사용됩니다.

제품특징

타원형 포인트가 있는 완전 나사형 스터드는 본질적으로 전체 스터드를 관통하는 나사산을 가지며, 한쪽 끝은 점차적으로 타원형 헤드로 좁아집니다. 이는 설치 중에 스터드를 구멍에 원활하게 삽입하는 가이드와 같습니다. 이는 특히 수동으로 작업하거나 좁은 공간에서 작업할 때 부품의 나사산이 손상될 가능성이 적다는 것을 의미합니다. 반대쪽 끝에는 표준 너트를 사용하십시오.

용접이 완료된 후 유형 UR 투영 용접 스터드는 큰 인장력, 전단력 및 진동을 견딜 수 있는 작업물과 고강도 연결을 형성합니다. 장기간 사용 중에도 건축물의 철구조물에서 철골보와 철골기둥 사이의 연결점 용접 등 외력이나 장비의 진동을 받아도 헐거워지거나 떨어지기 어렵기 때문에 건축구조물의 안정성을 확보할 수 있습니다.

UR 프로젝션 용접 스터드의 나사 가공 정확도가 높습니다. 표준 너트나 내부 나사산이 있는 구성품에 단단하고 매끄럽게 끼워지며, 설치 중에 달라붙거나 나사산이 미끄러지는 등의 문제가 없습니다. 이를 통해 다른 구성 요소의 후속 설치를 쉽고 정확하게 완료할 수 있으므로 전반적인 조립 품질이 향상됩니다.

UR 유형의 투영 용접 스터드는 작동이 매우 쉽고 복잡한 위치 지정 프로세스가 필요하지 않습니다. 용접 과정에서 헤드의 특수 돌출 디자인으로 인해 용접 부품에 빠르게 접착할 수 있습니다. 용접 장비의 전원을 켜면 돌출된 부분이 빠르게 녹아 스터드가 용접 부품에 단단히 용접됩니다. 이를 통해 설치 시간이 크게 단축되고 생산 효율성이 향상됩니다.

제품 매개변수

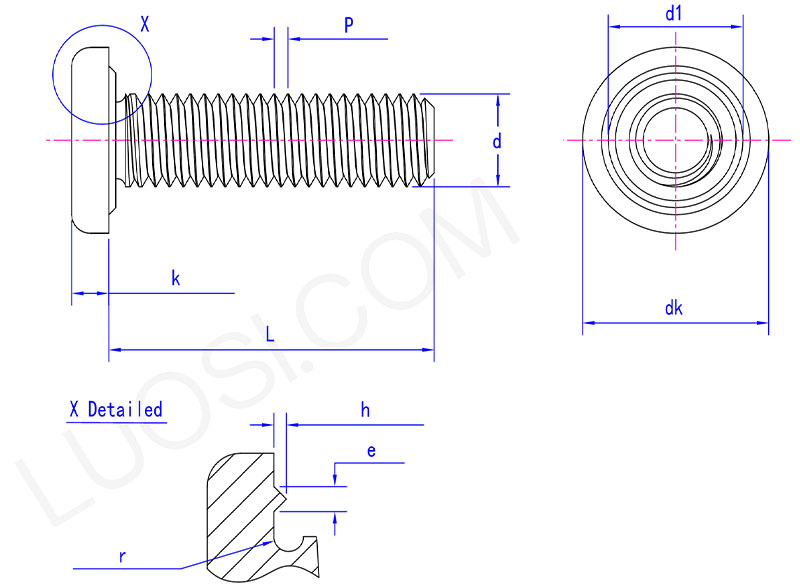

Type UR projection weld stud parameter

월	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
최대 dk	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
최소 dk	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k 최대	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k 분	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h 최대	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
시간 분	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r 최대	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
