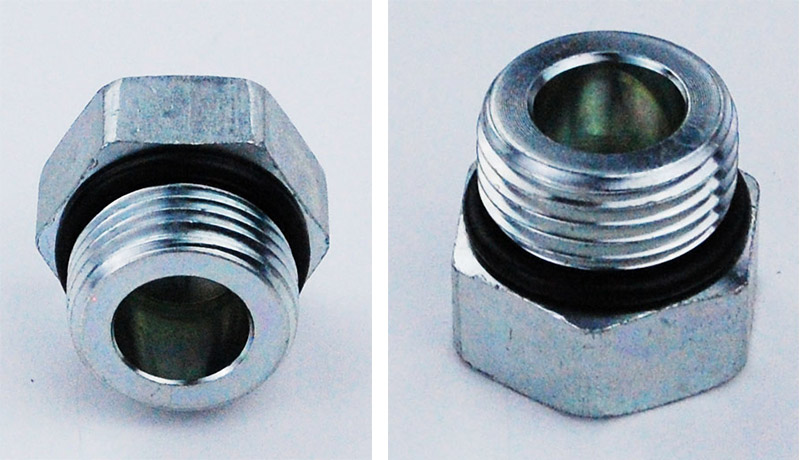

1/4 BSP 수형 육각 헤드 캡티브 씰

1/4 BSP Male Hex Head Captive Seal은 유압 시스템의 오일 또는 검사 포트를 막는 데 사용되는 작은 부품입니다. 사양은 1/4인치 BSP 수나사(즉, G1/4")이고 머리는 외부 육각형입니다. 일반 렌치를 사용하여 조일 수 있습니다. 특별한 점은 자체 잠금 밀봉 링이 함께 제공된다는 것입니다. 이 밀봉 링은 플러그 끝면에 고정되어 떨어지거나 움직이지 않습니다.

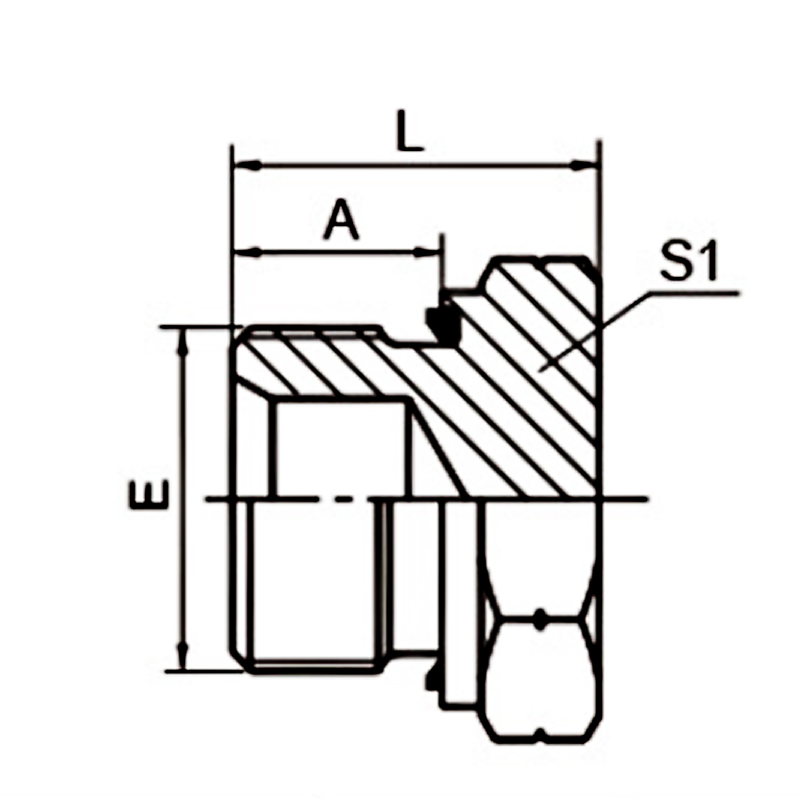

기술 사양

1/4 BSP Male Hex Head Captive Seal과 관련된 다음 매개변수는 참조용입니다. 구체적인 데이터는 사양에 따라 다를 수 있습니다.

프로젝트	값
스레드 사양	G1/4"(BSPP)
육각형 가장자리 폭	보통 19mm
실 길이	약 12~15mm
최대 작동 압력	최대 350–400bar
작동 온도(NBR)	-40°C ~ +120°C
작동 온도(FKM)	-15°C ~ +200°C
재료	탄소강(아연도금/니켈 도금), 스테인리스강 304/316L, 황동

주요 기능

(1) 머리의 육각형 모양

일반 오픈엔드 렌치나 소켓 렌치를 사용하여 조일 수 있습니다. 작업은 간단합니다.

외부 육각형은 내부 육각형보다 더 큰 조임력을 견딜 수 있으며 헤드가 미끄러지거나 손상될 가능성이 적습니다.

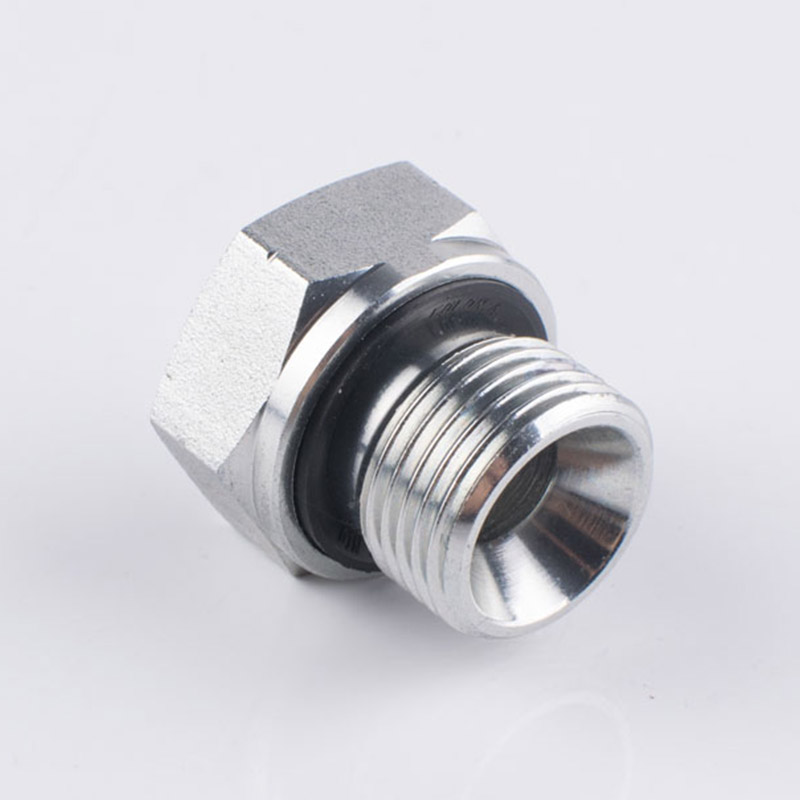

(2) 박리 방지 밀봉 링 내장

밀봉 링은 1/4 BSP 수형 육각 머리 캡티브 씰의 끝면에 있는 홈에 고정되어 떨어지거나 이동하지 않습니다.

설치시 별도의 가스켓이 필요하지 않으며, 원재료 테이프를 감거나 실런트를 도포할 필요도 없습니다.

(3) 단면 씰로 신뢰성과 누출 방지 성능 보장

조인 후 씰링 링을 1/4 BSP 수형 육각 헤드 캡티브 씰의 끝면과 오일 배출구 평면 사이에 단단히 눌러 씰을 형성합니다.

스레드의 정확도에 영향을 받지 않습니다.

(4) 다양한 재료 옵션

탄소강 아연 도금: 비용 효율적입니다.

스테인레스 스틸 304/316L: 부식 방지 기능이 있어 해양, 화학 및 식품 환경에 적합합니다.

청동: 물, 가스 또는 저압 오일 회로에 적합합니다.

국제 표준 준수

국제규격에 맞는 사이즈로 다양한 기계장비와 결합하여 사용이 가능합니다.

(5) 설치 및 유지 관리가 쉽습니다.

먼저 손으로 나사를 조여 나사산이 제대로 정렬되었는지 확인합니다. 그런 다음 렌치를 사용하여 조이십시오.

분해 및 조립 후 밀봉 링이 손상되지 않는 한 재사용할 수 있습니다.

(6) 식별이 명확합니다.

육각형 머리의 상단 표면에는 일반적으로 현장 식별에 편리한 "G1/4" 또는 "1/4"가 찍혀 있습니다.
