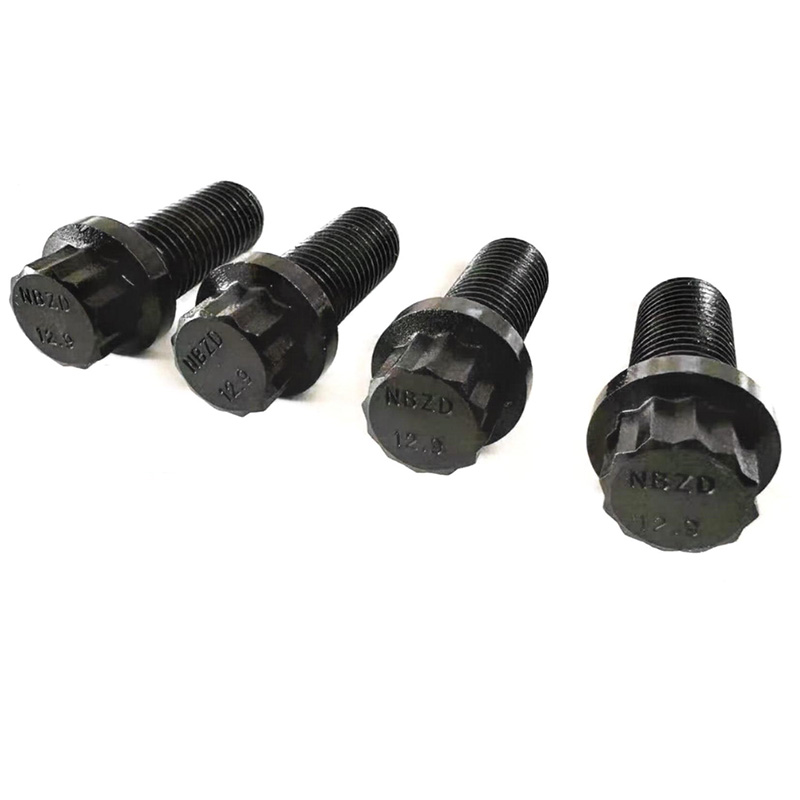

12점 플랜지 나사

Xiaoguo® 12점 플랜지 나사를 즉시 대량 주문하세요. 이 제품은 독특한 12포인트 헤드 디자인이 특징이며, 담금질 및 템퍼링 공정을 거친 12.9등급 합금강으로 제작되었으며, 최대 인장 강도가 1200MPa를 초과하여 엔진의 중부하 부품에 사용하기에 적합합니다.

문의 보내기

제품 설명

12포인트 플랜지 나사는 12개의 모서리가 있는 헤드와 하단에 확대된 플랜지 지지 표면이 있는 고성능 패스너입니다. 헤드 모양은 12포인트 드라이브와 통합 플랜지 구조를 결합한 이중 육각형 디자인을 채택했으며, 특히 높은 토크와 진동 풀림에 대한 저항성을 위해 설계되었습니다.

이 12포인트 플랜지 나사는 자동차 변속기 시스템, 엔진 블록, 항공기 엔진 및 고강도 산업 장비에 일반적으로 사용됩니다. 기존의 육각형 머리 볼트와 내부 육각형 원통형 머리 나사를 대체하는 데 이상적인 솔루션입니다. 12면 드라이브 표면 설계로 링 스패너 또는 12면 소켓을 사용할 수 있어 표준 육각형 헤드에 비해 좁은 공간에서 30° 재배치 작업이 가능하여 설치 효율성이 높아집니다.

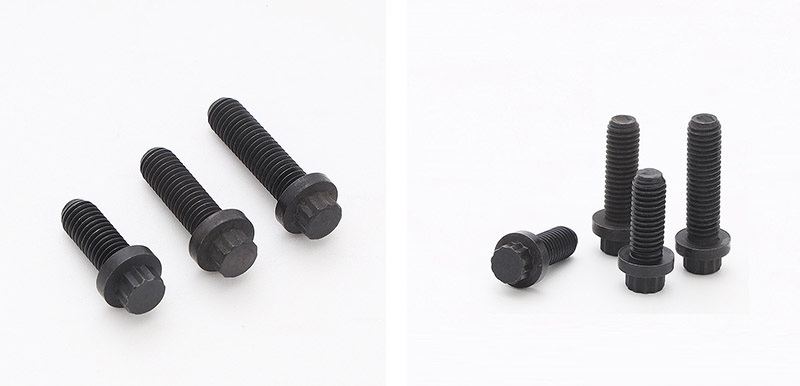

12 Point Flange Screw

핵심 이점

12점 플랜지 나사의 핵심 장점은 주로 다음 측면에 반영됩니다.

(1) 12점 헤드형

더 많은 접촉면: 12점 헤드 유형은 육각형 헤드보다 접촉면이 2배 더 많아 헤드를 손상시키지 않고 더 높은 조임 토크를 견딜 수 있습니다.

슬라이딩 각도 위험이 낮습니다. 힘 분포가 더 균일하므로 높은 예압이 필요한 응용 분야에 적합합니다.

(2) 통합 플랜지

독립형 플랜지 표면: 추가 개스킷이 필요하지 않습니다. 플랜지 하단의 톱니 모양이나 엠보싱 구조가 가공물 표면과 협동하여 강한 마찰력을 발생시킵니다.

높은 내진동성: 진동 환경에서도 예압을 유지할 수 있어 동적 부하 영역에 적합합니다.

(3) 쉬운 설치, 공간 절약

30°회전: 12포인트 헤드를 30° 회전하여 렌치에 삽입하여 위치를 변경할 수 있습니다. 이는 육각형 헤드의 60° 회전에 비해 공간을 절반으로 절약합니다. 제한된 공간에 적합합니다.

(4) 큰 베어링 면적

확대된 플랜지 표면은 접촉 면적을 증가시켜 압력을 효과적으로 분산시키고 알루미늄 및 주철과 같은 부드러운 재료의 변형을 방지합니다.

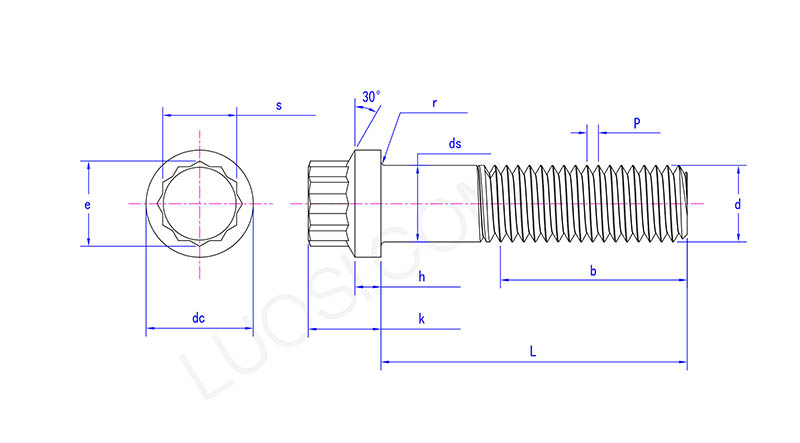

12 Point Flange Screw

월	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
DC 최대	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
직류 분	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
DS 맥스	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds 분	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
분	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h 최대	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
시간 분	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k 최대	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k 분	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r 최대	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r 분	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
최대	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
초	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
