4BN BSP 수형 캡티브 씰 중공 육각 유압 플러그

Xiaoguo® 4BN BSP Male Captive Seal Hollow Hex 유압 플러그는 안정적인 성능을 제공하며 할인된 가격을 제공합니다. 작동 중에 밀봉 요소는 나사 캡에 단단히 고정되며 설치 또는 분해 중에 분실되거나 이동되지 않습니다. 항상 균일한 압력 분포를 유지할 수 있어 안정적이고 일관된 밀봉 효과를 제공합니다.

모델:IS09974-2Type E

문의 보내기

제품 설명

4BN BSP Male Captive Seal Hollow Hex 유압 플러그는 전문 유압 부품입니다. 핵심 특성은 다음과 같습니다.

(1) 스레드 사양 : 국제 보편성의 기초를 형성하고 두 가지 유형으로 구분되는 BSP 표준 외부 스레드를 채택합니다.

①BSPP(G): 평행 나사산, 씰은 단면 통합 씰링 링에 전적으로 의존합니다.

②BSPT(R): 원뿔형 나사산으로 금속 간 밀봉이 가능하지만 BSPP와 호환되지 않습니다.

(2) 박리 방지 씰링: 코어 디자인. 통합 씰링 링은 물리적 방법으로 단면 홈에 고정되어 4BN BSP Male Captive Seal Hollow Hex 유압 플러그가 높은 압력과 진동에도 움직이거나 빠지지 않도록 합니다. 일반적인 씰링 재료로는 NBR(일반 내유성 유형) 또는 FKM(내열성 및 내화학성 부식 방지 유형)이 있습니다.

(3) 육각 드라이브: 헤드에 위치하며 표준 육각 렌치를 사용하여 설치 및 분해가 가능하며 특히 좁거나 협소한 공간에서의 작업에 적합합니다.

(4) 견고한 본체: 본체는 고압 및 열악한 환경을 견딜 수 있도록 일반적으로 탄소강(고강도, 녹 방지를 위해 아연 도금 처리됨), 스테인레스 스틸(높은 내식성) 또는 황동(종종 물 및 가스 라인에 사용됨)과 같은 내구성 있는 재료로 만들어집니다.

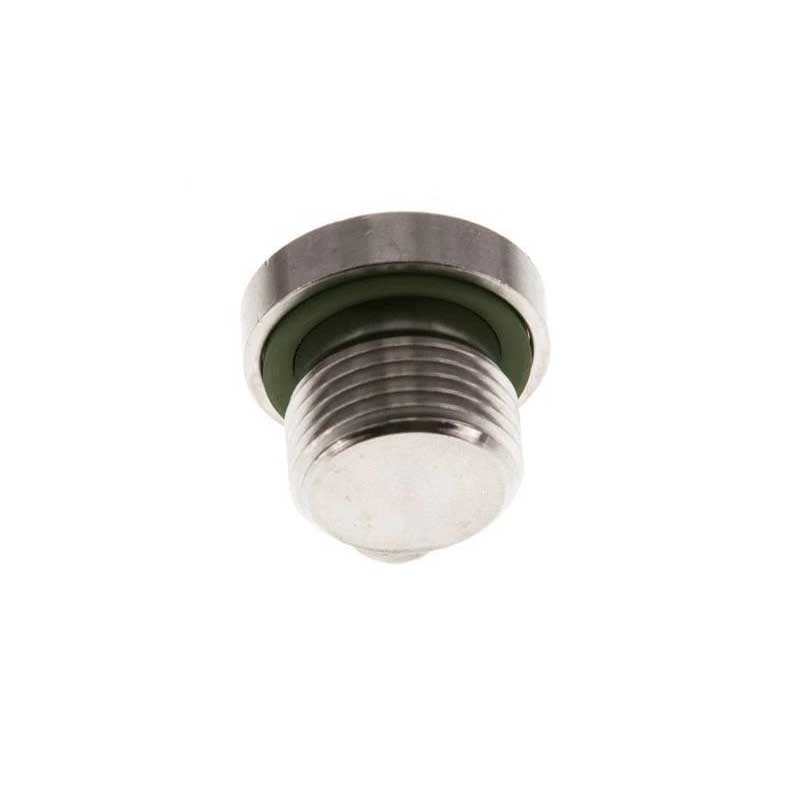

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

기술 사양

(1) 표준 준수: 4BN BSP 수형 캡티브 씰 중공 육각 유압 플러그는 ISO 1179-2(유형 E) 국제 표준을 준수합니다.

(2) 사양 범위: 나사 크기는 일반적으로 G1/8"부터 G3"까지입니다.

(3) 작동 압력: 압력 수준은 4BN BSP Male Captive Seal Hollow Hex 유압 플러그의 사양에 따라 다릅니다.

(4) 작동 온도: 밀봉 링의 재질에 따라 다르며 범위가 상당히 넓습니다.

(5) 크기 매개변수: 전체 치수는 나사 사양에 따라 달라집니다. 코어 치수에는 헤드의 직경, 전체 길이, 반대쪽 사이의 너비 등이 포함됩니다.

(6) 표면 처리: 내식성을 높이기 위해 표면에 아연 도금, 니켈 도금 등의 처리를 실시합니다.

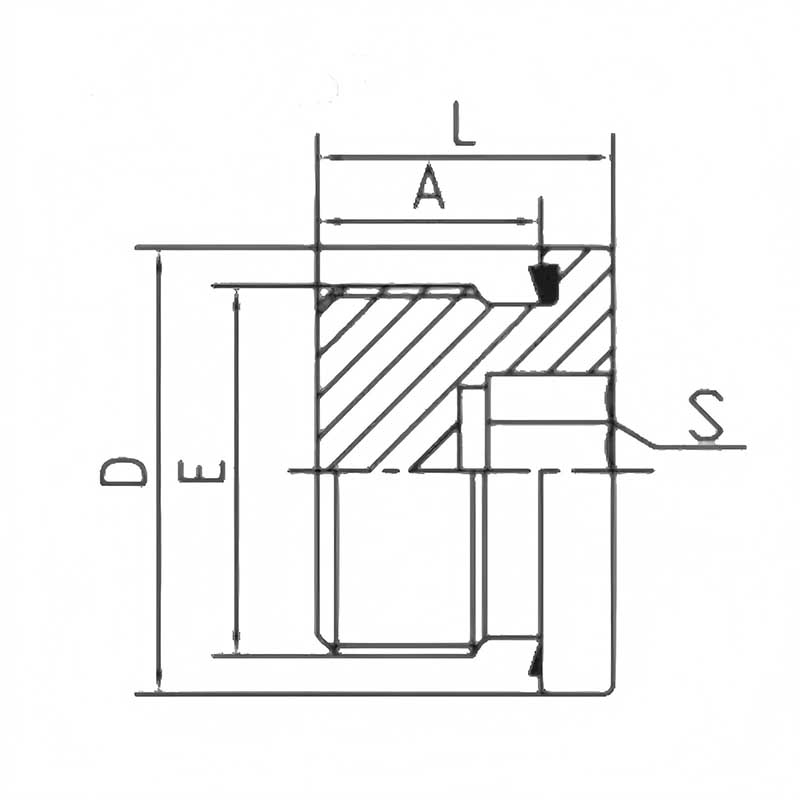

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

부분#	실	포로	치수					MPA
부분#	E	에드	A	L	S	D	N.M	PN
SEG02	G1/8”X28	ED—10	8	12	5	14	11-13	40
SEG04	G1/4”X19	ED—14	12	17	6	19	25-30	40
SEG06	G3/8”X19	에드—17	12	17	8	22	42-58	40
SEG08	G1/2”X14	ED—21	14	19	10	27	72-82	40
SEG12	G3/4”X14	에드—27	16	21	12	32	21-140	40
SEG16	G1"X11	ED—33	16	22.8	17	40	150-180	40
SEG20	G1.1/4”X11	ED—42	16	22.8	22	50	190-280	31.5
SEG24	G1.1/2”X11	에드—48	16	22.8	24	55	260-350	31.5
SEG32	G2"X11	ED—60	18	26	27	70	340-400	31.5
SEG40	G2—1/2X11	ED—B40	-	-	27	-	340-400	31.5
