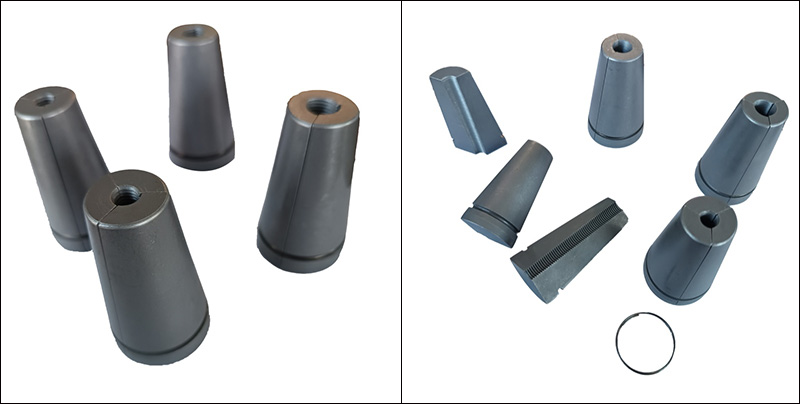

포스트 텐션 그립용 앵커 웨지

작동 원리

포스트 텐션 그립용 앵커 웨지의 작동 원리는 웨지 자동 잠금 및 마찰력 전달이라는 두 가지 메커니즘을 기반으로 합니다.

(1) 시스템 구성

완전한 앵커링 시스템은 일반적으로 다음으로 구성됩니다.

강철 스트랜드(예비 응력 힘줄): 인장력을 지탱합니다.

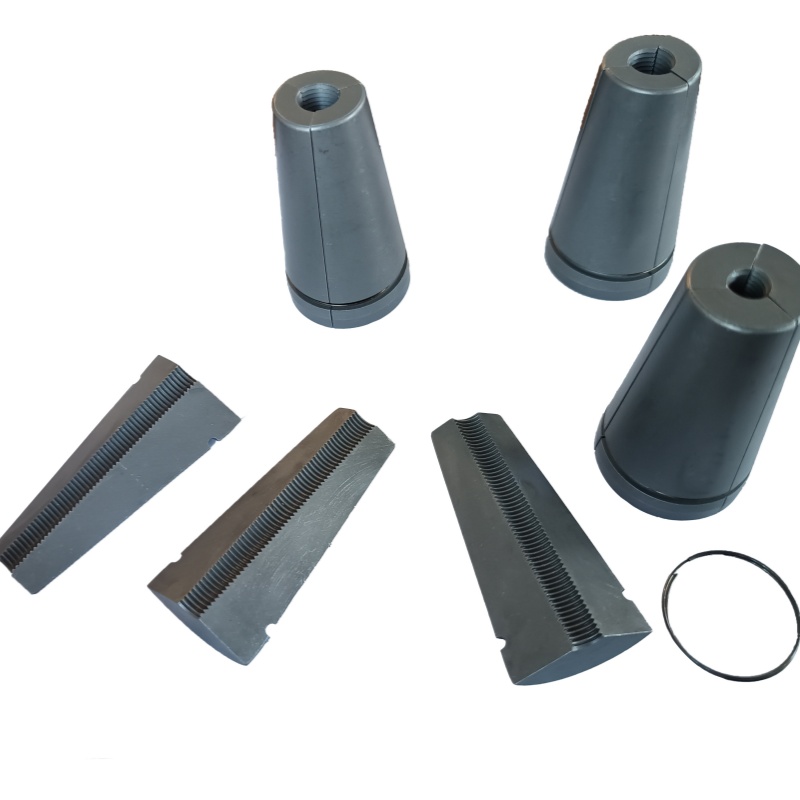

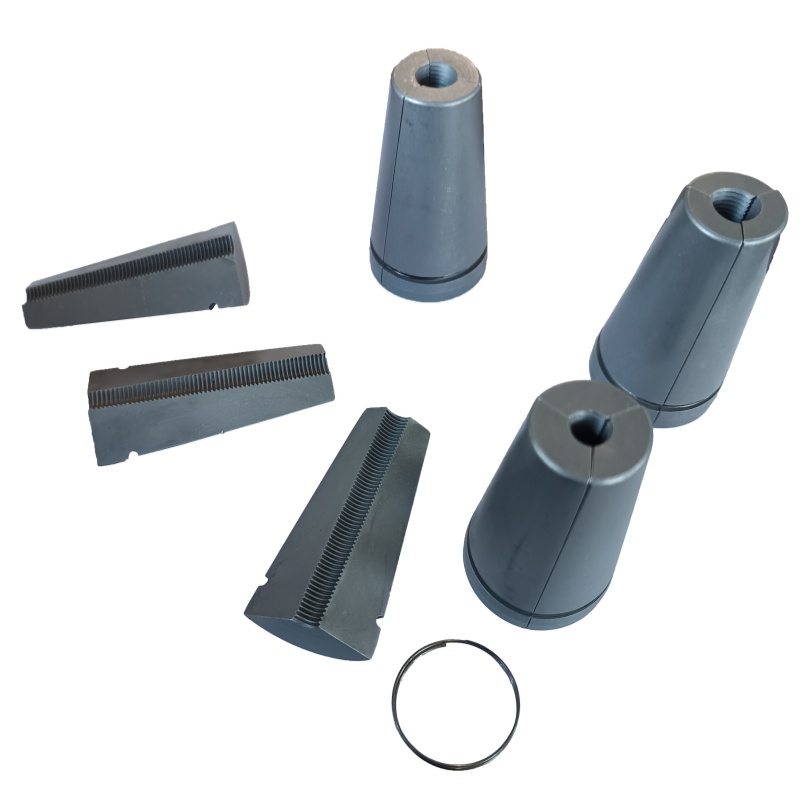

웨지(클램핑 플레이트): 2개 또는 3개의 조각으로 구성되어 원뿔형 클램핑 유닛을 형성하며 내부 표면에 융기 부분이 있습니다.

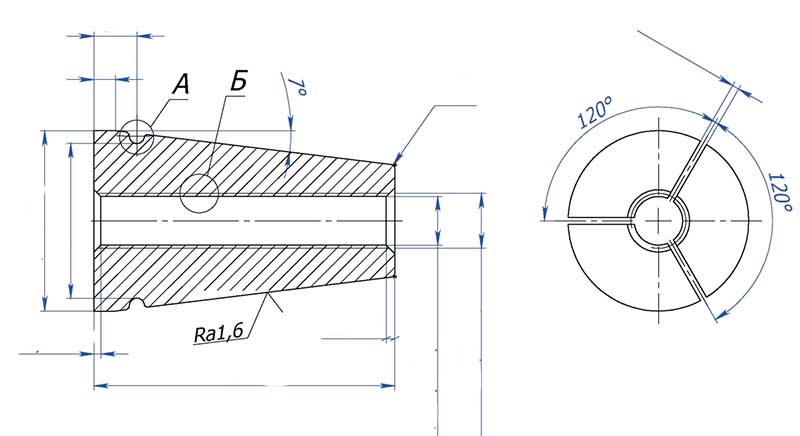

앵커 플레이트: 원추형 구멍이 있는 경우 구멍 원추 각도는 웨지의 외부 원뿔 각도와 일치합니다(일반적으로 약 6°55').

앵커 패드: 콘크리트에 압력을 전달하고 국부적인 지지 역할을 합니다.

(2) 업무 프로세스

인장 단계: 인장 잭은 강철 가닥을 늘입니다. 이 시점에서는 포스트 텐션 그리핑용 앵커 웨지가 아직 완전히 고정되지 않았으므로 스틸 스트랜드가 자유롭게 움직일 수 있습니다.

고정 단계: 설계된 장력에 도달하면 유압 잭이 후퇴하여 언로드됩니다. 쐐기 블록의 외부 원추형 표면과 앵커 플레이트의 원추형 구멍 내벽 사이의 접촉으로 인해 양압이 생성됩니다.

자동 잠금 형성: 강철 스트랜드의 수축력으로 인해 쐐기 블록과 원추형 구멍 벽 사이의 압력이 급격히 증가합니다. 마찰력이 스틸 스트랜드의 수축력보다 크거나 같으면 쐐기 블록과 스틸 스트랜드 사이, 그리고 쐐기 블록과 앵커 플레이트 사이에 정적 균형이 형성됩니다. 그러면 강철 가닥이 단단히 고정됩니다.

프리스트레스 유지: 이후 강선의 장력은 포스트 텐션 그리핑용 앵커 웨지 - 앵커 플레이트 - 앵커 패드를 통해 콘크리트 부재에 완전히 전달됩니다.

(3) 자동 잠금 상태

웨지가 안정적인 자동 잠금을 달성할 수 있는지 여부는 웨지 각도(원추 각도)와 마찰 계수 간의 관계에 따라 달라집니다. 이론적으로 자동 잠금 조건은 다음과 같습니다.

원뿔각의 절반(α/2) ≤ arctan(μ)

여기서 μ는 쐐기와 앵커 플레이트의 원뿔 구멍 사이의 마찰 계수입니다.

(4) 치형의 기능

웨지 블록 내부 표면의 날카로운 톱니 패턴은 핵심 디자인 중 하나입니다. 장력을 가하고 고정하는 과정에서 톱니 패턴이 강철 스트랜드 표면의 작은 구멍에 박혀 기계적으로 맞물리게 됩니다.
