포스트 텐션 앵커 웨지

주요 성과

포스트 텐션 앵커 웨지의 성능은 교량, 건물 등 주요 프로젝트의 구조적 안전성과 내구성을 직접적으로 결정합니다. Xiaoguo®를 선택하시면 가장 엄격한 표준을 견딜 수 있는 믿을 수 있는 보증을 받으실 수 있습니다.

(1) 정하중 고정 효율

효율 계수 eta ≥ 0.95

앵커링 시스템이 강철 강연선의 전체 강도를 효율적으로 활용할 수 있는지 여부

(2) 최대 총 변형률

ε아푸 ≥ 2.0%

취성파괴 방지를 위해 최종상태에서 앵커링 시스템의 연성을 측정합니다.

(3) 피로 성능

200만 주기의 로딩 후에도 오류가 발생하지 않음

장기간 동적 하중을 받는 교량 및 풍력 터빈 타워와 같은 구조물이 피로로 인해 파손되지 않도록 보장합니다.

(4) 앵커리지 영역의 마찰 손실

앵커 개구부 + 트럼펫 개구부의 총 손실 ≤ 6%

마찰로 인한 유효 프리스트레스 손실을 줄여 인장 효율성과 비용 관리에 영향을 미칩니다.

(5) 웨지 블록의 후퇴량

낮은 후퇴 앵커 ≤ 0.5mm; 일반 앵커 ≤ 6mm

이는 프리스트레스 설정의 정확성에 직접적인 영향을 미칩니다. 후퇴량이 작을수록 설치 중 프리스트레스 손실이 줄어듭니다.

(6) 경도 요구 사항:

포스트 장력 앵커 웨지: HRC 58-65; 앵커 플레이트: HB ≥ 251

부품 표면이 내마모성이 있고 큰 압력에도 변형되거나 붕괴되지 않는지 확인하십시오.

분류

포스트 텐션 앵커 웨지는 여러 유형으로 더 분류될 수 있습니다. 주요 분류 기준은 조각 수, 내부 치아의 형태, 외부 원뿔의 형태에 따라 결정됩니다. 해당 구조적 특징 및 용도

【1】개수

(1) 투피스

구조적 특징: 두 개의 대칭형 쐐기형 클램핑 플레이트가 결합되면 중앙에 원형 구멍이 형성됩니다.

일반적인 용도: 영구 작업 앵커, 일회용

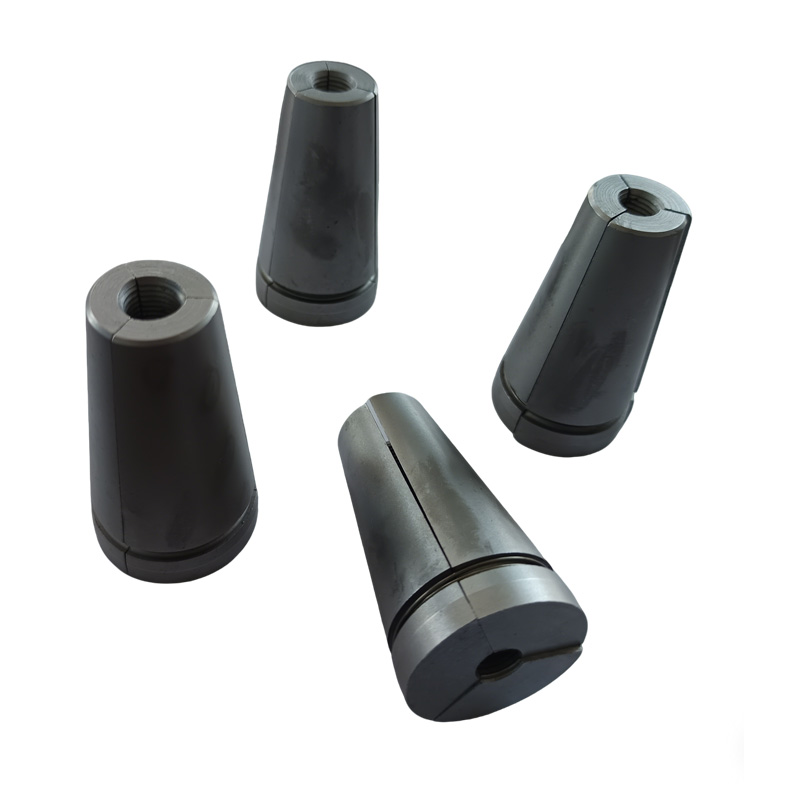

(2) 쓰리피스

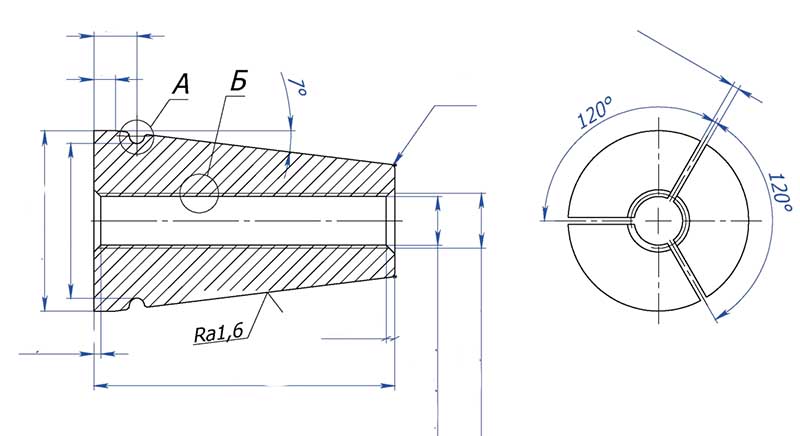

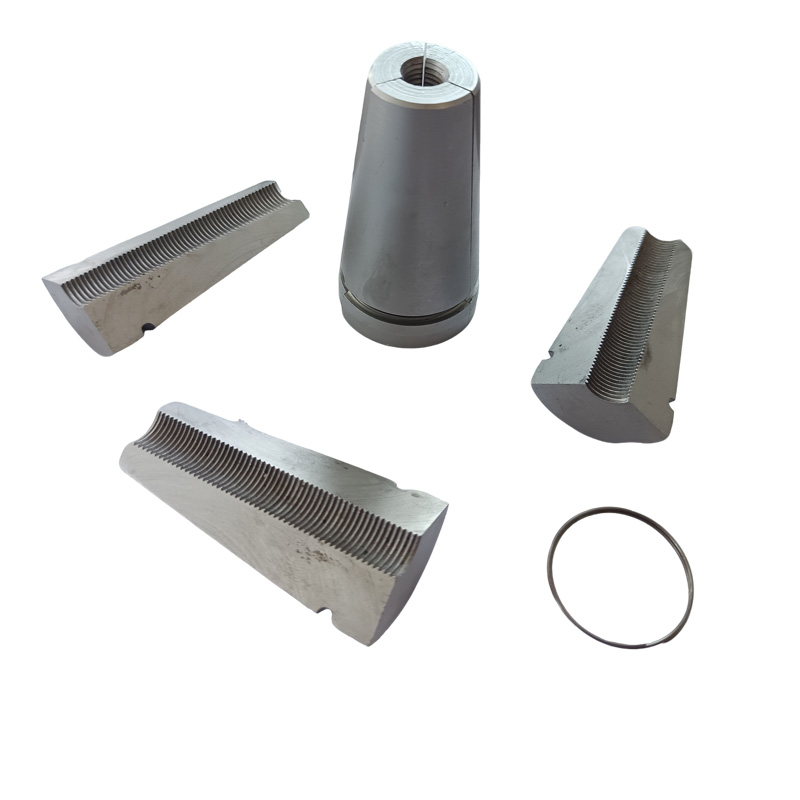

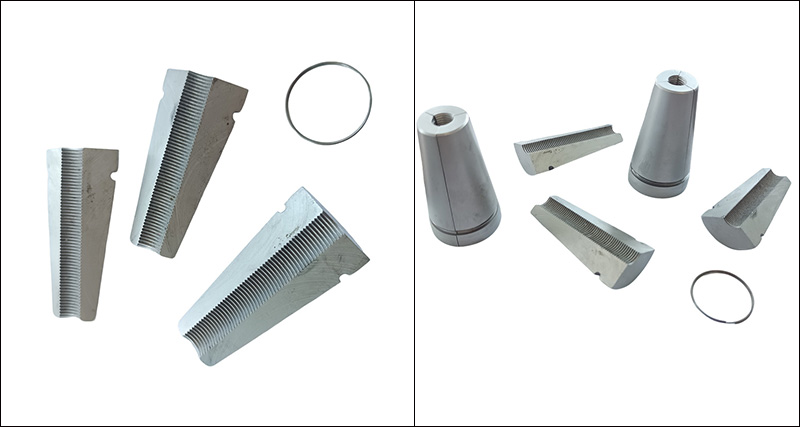

구조적 특성: 3개의 쐐기형 클램핑 플레이트가 균등하게 분할되어 있고 그 사이에 간격이 있으므로 조정을 위해 스프링 코일이 필요합니다.

일반적인 응용 분야: 도구 앵커, 재사용 가능

【2】안치의 형태

(1) 원형 치아

특성: 포스트 텐션 앵커 웨지에는 날카로운 톱니 끝이 있는 여러 개의 독립적인 원형 돌출 톱니가 있습니다.

적용 강선 : 표준 강선(1×7 구조)

(2) 나선형 실

특성 : 연속 나선형 내부 스레드

적용 가능한 강철 강연선: 고강도 강철 와이어 묶음 또는 특수 프리스트레스트 강화

(3) 조합형

특성: 원주 치아 + 세로 홈

적용 강선 : 칩 제거 및 결합 성능 향상

【3】외측 원뿔의 모양

(1) 단일 원추형 표면

원추형 표면 특성: 전체 표면에 단일 테이퍼가 있음(가장 일반적)

(2) 이중 원추형 표면

원추형 표면 특성: 큰 끝 근처에 작은 각도 전환이 있어 힘의 분포가 향상됩니다.

(3) 가이드 섹션 포함

원추형 표면 특성: 원통형 가이드 섹션이 작은 끝에서 연장되어 초기 삽입이 용이합니다.
