베어링 잠금 너트

China Xiaoguo® 베어링 잠금 너트는 베어링 구성 요소가 함께 장착될 때 매우 미세한 축방향 틈새를 생성하여 최적의 결합 조건을 달성하는 정밀하게 설계된 슬롯을 갖추고 있습니다. 중국 공장에서 생산되는 베어링 잠금 너트의 제조 공정은 매우 정확합니다.

문의 보내기

제품 설명

적절한 크기를 선택하는 방법은 무엇입니까?

베어링 잠금 너트를 올바르게 사용하려면 다음 사항을 선택하는 것이 좋습니다.

(1) 스레드 사양 결정: 이것이 기본 전제 조건입니다. 미터법 시스템의 경우 M 값을 참조하세요. 영국식 시스템의 경우 인치를 참조하세요. [참고: 이 제품은 가는 나사만 사용합니다. 선정 시 반드시 피치(M16×1.5 등)를 확인하여 거친 나사 사양을 선정하지 않도록 하십시오.]

(2) 주요 치수 확인 : 너트가 장비 내부에 충분한 설치 공간을 가지고 있는지 확인하기 위해 외경(dk) 및 두께(m)를 확인합니다.

(3) 표준 정의: "국가 표준 GB/T 812" 또는 "독일 표준 DIN 981"과 같은 제품 표준을 명확하게 지정하여 모든 치수가 필요한 공차와 정확성을 갖도록 보장합니다.

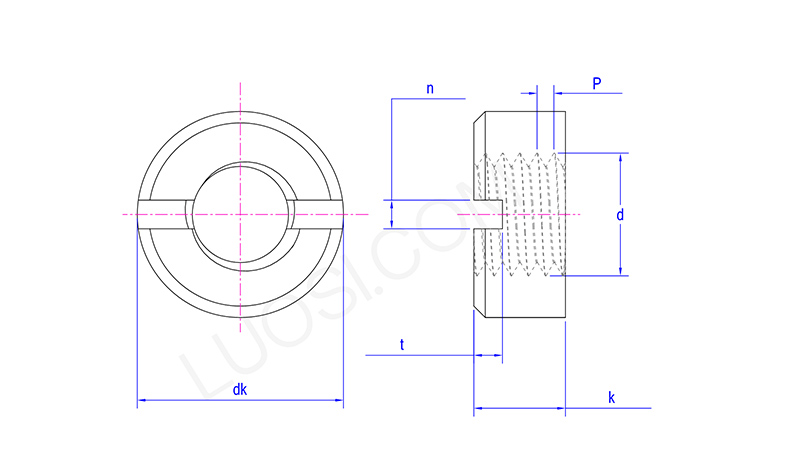

Bearing Lock Nut

월	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
최대 dk	7	8	9	11	14	18	21	24	26	29	32
최소 dk	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k 최대	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k 분	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n 분	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n 최대	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
분	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t 최대	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

주요 매개변수에 대한 자세한 설명

베어링 잠금 너트의 크기를 선택할 때 다음 주요 매개변수에 특히 주의하십시오.

(1) 나사 사양(D×P): 나사의 호칭 직경(D)과 피치(P)를 나타냅니다.

예를 들어 M16×1.5에서 M16은 호칭 직경 16mm, 1.5는 피치 1.5mm를 나타냅니다.

(2) 외경(dk): 너트의 최대 외부 치수로 설치에 필요한 최소 공간을 결정합니다.

(3) 두께(m): 너트의 축방향 높이로 암 잠금력과 강도에 영향을 미칩니다.

(4) 슬롯 수(n) / 슬롯 폭(b) / 슬롯 깊이(t): 슬롯 가공을 위한 기하학적 매개변수는 해당 전문 도구(후크 렌치 및 오프닝 핀/고정 와셔)의 치수와 일치해야 합니다.

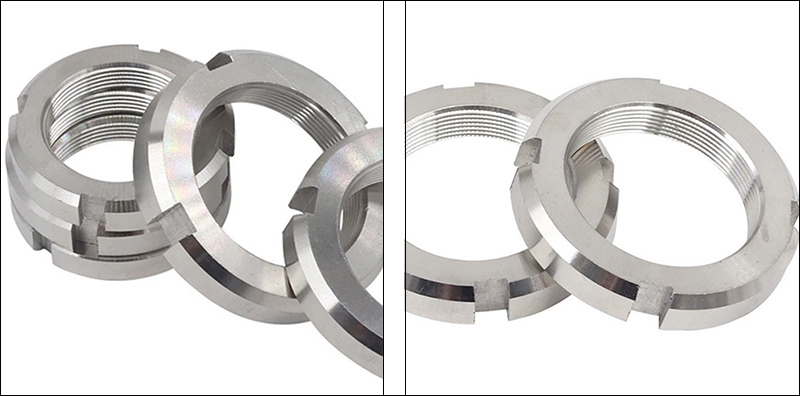

Bearing Lock Nut

공통 사양 빠른 참조

다음은 일반적으로 사용되는 표준 사양 데이터입니다.

GB/T 812-1988 베어링 잠금 너트(미터법)를 예로 들어 보겠습니다.

스레드 사양: D×P	외경 : dk (mm)	두께 : m (mm)	슬롯 수: n	슬롯 깊이: t(mm)
M10*1	22	8	4	2.6
M12*1.25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1
