DIN 1804 너트

중국 공급업체이자 제조업체인 Xiaoguo®는 재사용이 가능한 DIN 1804 너트를 전문으로 합니다. 이 제품은 높은 비용 효율성을 제공하며 장기적으로 유지 관리 비용을 효과적으로 절감할 수 있습니다. Bulk DIN 1804 너트를 구매하시면 더욱 유리한 가격을 받으실 수 있습니다.

문의 보내기

제품 설명

설치 도구

DIN 1804 너트는 구조가 간단하지만 잠금 성능을 보장하려면 올바른 설치가 중요합니다.

(1) 코어 공구: 후크형 렌치(반드시 사용해야 함), 공통 표준은 DIN 1810입니다.

다양한 형태가 있습니다:

1) 돌출형 노즈가 있는 고정형: DIN 1810 표준을 준수하며 가장 널리 사용되는 표준 옵션입니다.

2) 힌지/조정 가능 유형: 하나의 도구로 여러 사양을 처리할 수 있어 작업 조건이 다양한 상황에 적합합니다.

3) 키트 유형: 8개 세트와 같이 다양한 사양이 포함되어 중앙 집중식 관리 및 사용이 용이합니다.

(2) 보조 도구: 토크 렌치: 잠금력을 정밀하게 제어하기 위해 많은 후크형 렌치는 토크 렌치에 연결할 수 있는 사각형 텅 인터페이스로 설계되었습니다. (3) 풀림 방지 액세서리: 풀림 방지 효과를 얻으려면 너트를 잠금 와셔 또는 나사 잠금 접착제와 같은 해당 풀림 방지 장치와 쌍을 이루어야 합니다.

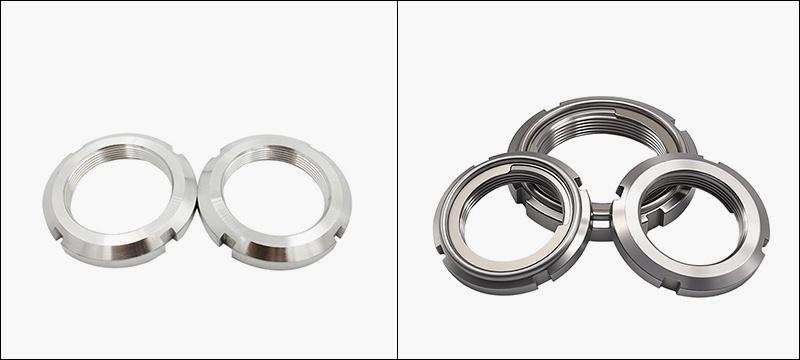

DIN 1804 Nut

설치 단계

(1) 설치 전 준비

사양 확인: DIN 1804 너트의 나사산 사양이 샤프트의 나사산 사양과 일치하는지 확인하십시오.

청소 검사: 샤프트, 너트 스레드 및 키 결합 표면을 철저히 청소하고 버 또는 손상이 있는지 확인합니다.

하중 지지 표면 확인: 설치 시 미세 가공된 표면이 있는 너트 측면이 베어링 또는 공작물의 끝면을 향해야 합니다.

(2) 초기 체결

수동 삽입: 미리 너트를 축단에 맞춘 다음 손으로 2~3바퀴 삽입합니다.

(3) 풀림 방지 장치

풀림 방지 방식에 따라 잠금 와셔를 설치하거나(내부 혀가 샤프트의 키홈과 정렬되어야 함) 스레드 잠금 접착제를 바르십시오.

(4)본체결

후크렌치의 튀어나온 노즈를 너트의 홈에 조심스럽게 삽입합니다. (참고로 M45x1.5 규격부터는 너트에 홈이 6개 있으므로 좀 더 균일하게 힘을 가해야 합니다.)

(5) 잠금 및 확인

기계적 풀림 방지 장치(잠금 링) 사용: 너트를 조인 후 링의 외부 텅을 구부려 너트의 슬롯에 삽입하여 기계적 잠금을 달성합니다.

화학적 풀림방지제(실고정 접착제) 사용 : 실을 깨끗이 청소한 후 조이기 전에 도포하고 경화될 때까지 기다립니다.

최종 검사: 토크 렌치를 사용하여 토크를 다시 확인하십시오.

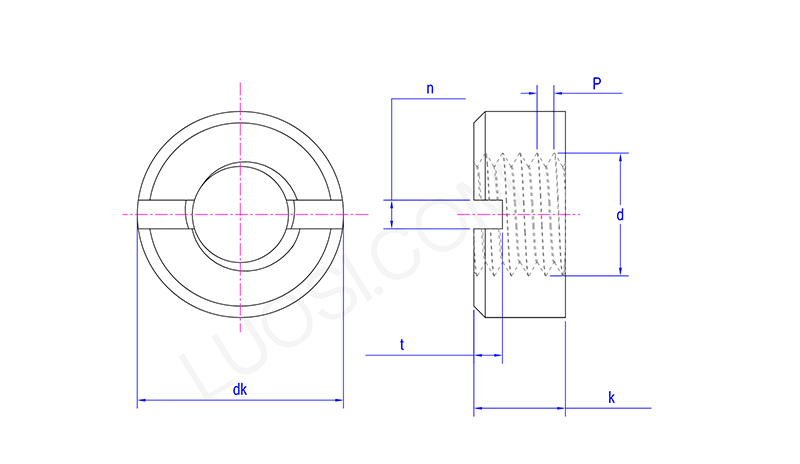

DIN 1804 Nut

월	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
최대 dk	7	8	9	11	14	18	21	24	26	29	32
최소 dk	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k 최대	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k 분	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n 분	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n 최대	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
분	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t 최대	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
