하단 돌출 용접 나사

하단 돌출 용접 나사는 금속 표면에 용접될 수 있으며 나사산 끝은 다른 부품을 연결하는 데 사용할 수 있습니다. 기계 장비, 강철 프레임 또는 산업용 패널이 견고하고 영구적인 기반이 필요한 장소에 적합합니다. Xiaoguo®는 신뢰할 수 있는 브랜드이며 제품은 관련 품질 표준을 충족합니다.

모델:QC/T 598-1999

문의 보내기

제품 설명

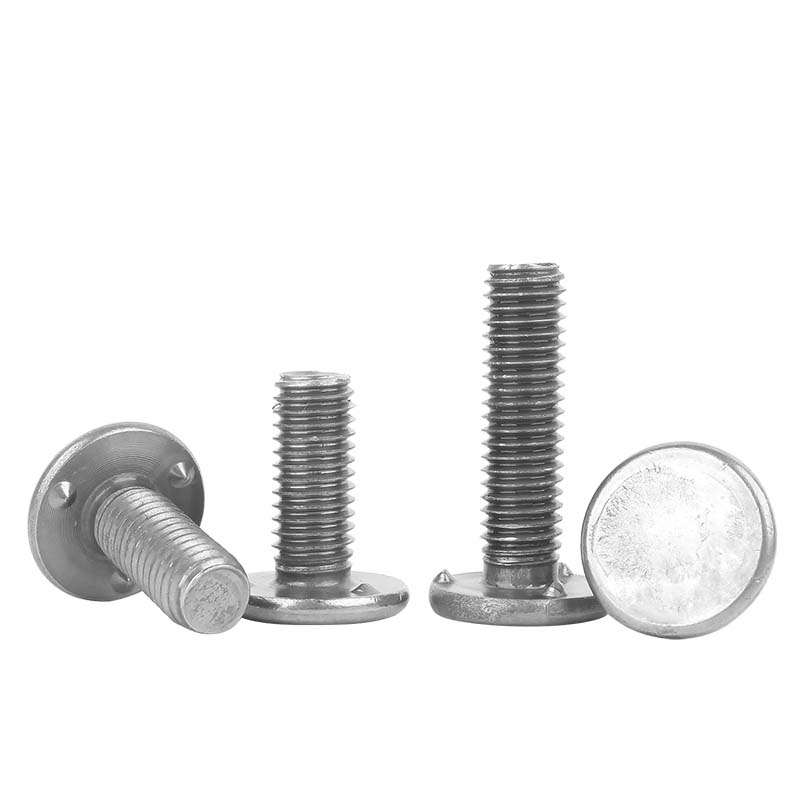

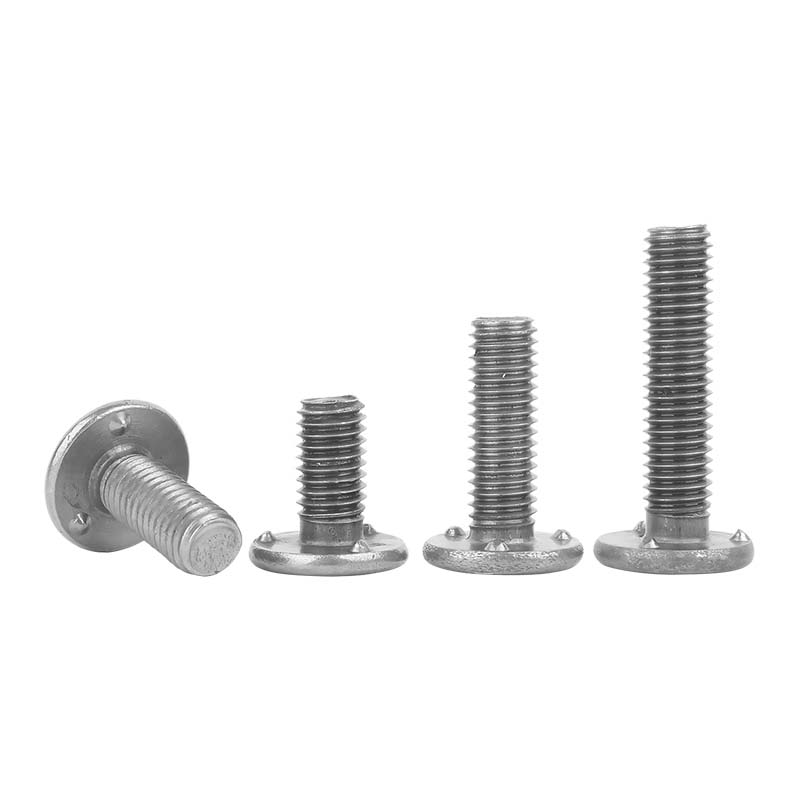

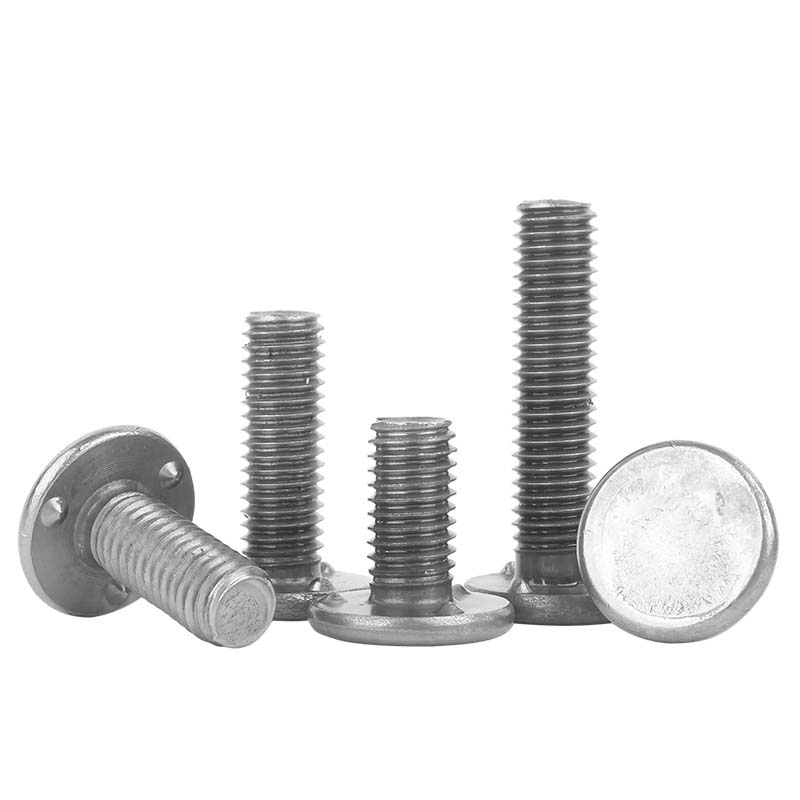

하단 돌출 용접 나사의 머리는 원형이고 매끄럽고 규칙적이며 용접 점이 있으며 용접 및 고정과 같은 시나리오에 사용됩니다. 나사는 원통형이며 표면에 규칙적인 나사산이 있습니다. 스레드는 연속적이고 균일합니다.

제품 매개변수

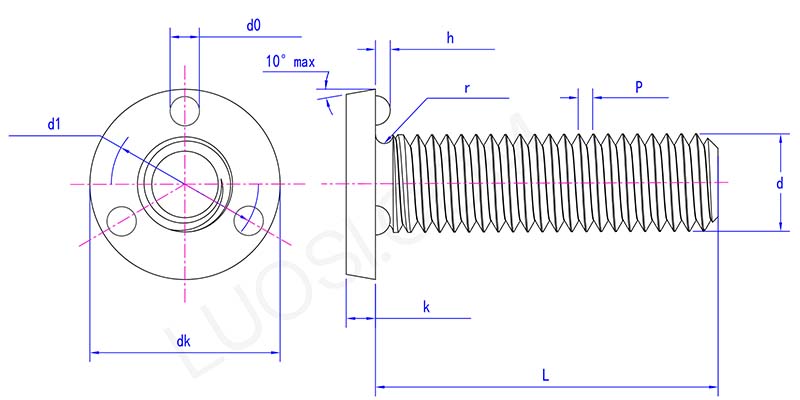

bottom projection weld screw parameter

월	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
최대 dk	11.5	12.5	14.5	19	21	24
최소 dk	11.23	12.23	14.23	18.67	20.67	23.67
k 최대	2	2.5	2.5	3.5	4	5
k 분	1.75	2.25	2.25	3.25	3.75	4.75
r 분	0.2	0.2	0.3	0.3	0.4	0.4
최대 d1	8.75	9.75	10.75	14.25	16.25	18.75
d1분	8.5	9.5	10.5	14	16	18.5
h 최대	1.25	1.25	1.25	1.45	1.45	1.65
시간 분	0.9	0.9	0.9	1.1	1.1	1.3
최대 d0	2.6	2.6	2.6	3.1	3.1	3.6
d0분	2.4	2.4	2.4	2.9	2.9	3.4

응용

교량, 대형 건축물 등 철구조물 공사시 하부돌출용접나사를 사용합니다. 이는 철골 구조의 모든 구성 요소가 단단히 연결되어 있고 큰 하중과 응력을 견딜 수 있으며 건물 구조의 안전성과 안정성을 보장할 수 있습니다.

모든 종류의 기계 장비의 조립은 프로젝션 용접 나사 없이는 할 수 없습니다. 예를 들어, 공작기계, 엔진, 대형 기계 등 장비의 다양한 구성요소는 볼트로 단단히 연결되어 기계의 정상적인 작동을 보장합니다. 예를 들어, 엔진 조립 과정에서 볼트를 사용하여 다양한 구성 요소를 정밀하게 연결함으로써 작동 중 엔진의 안정성과 신뢰성을 보장합니다.

프로젝션 용접 스크류는 석유화학 산업에서 사용됩니다. 저장탱크, 파이프라인, 밸브 등 다양한 장비의 연결에는 고온 및 부식 방지 특수 볼트가 필요합니다. 이러한 볼트는 복잡한 화학 환경에서도 장비의 안정적인 작동을 보장하고 누출 등의 사고를 예방할 수 있습니다.

제품특징

하단 돌출 용접 나사의 용접 지점을 사용하여 볼트를 작업물에 미리 용접할 수 있으므로 후속 조립 작업이 용이해집니다. 나사에는 규칙적이고 연속적인 균일한 나사산이 있으며, 이는 다음과 일치할 수 있습니다.견과류및 기타 구성 요소. 다양한 두께의 재료에 적용할 수 있으며 다양한 조립 요구 사항을 충족할 수 있습니다.
