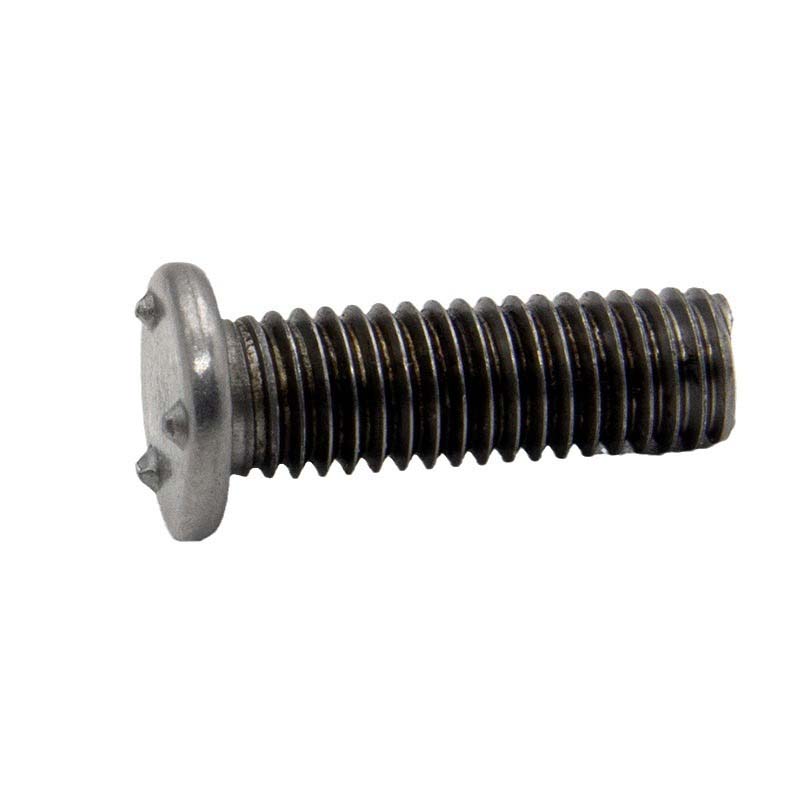

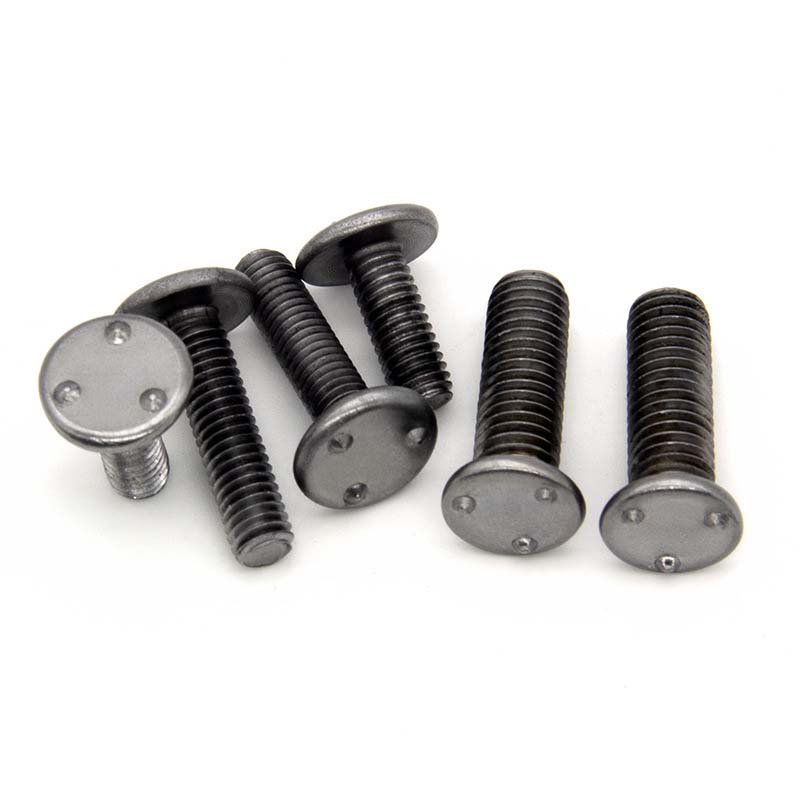

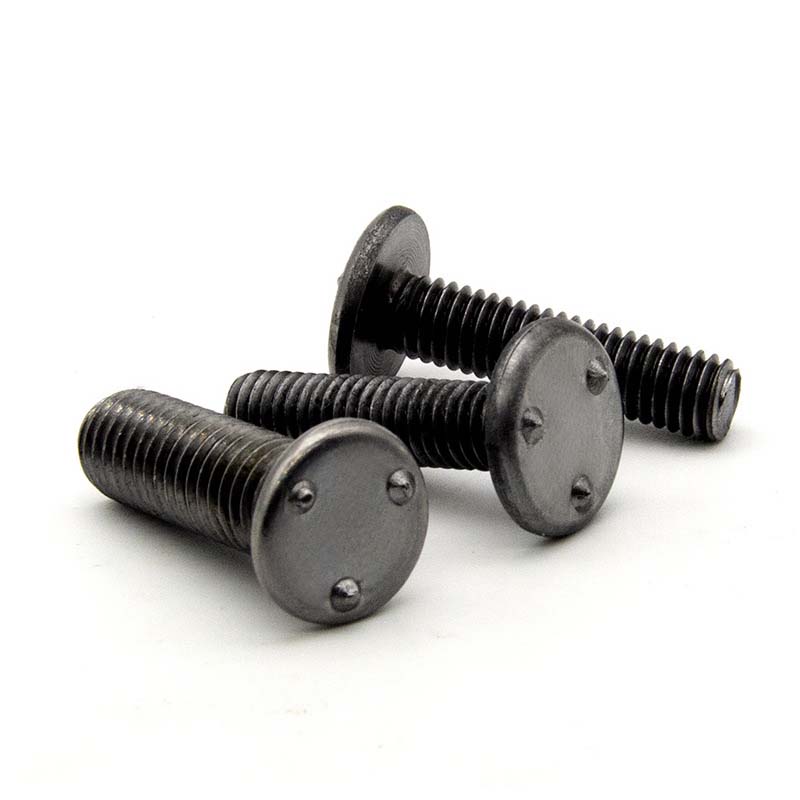

상단 프로젝션 용접 나사

상단 돌출 용접 나사는 전면 맞대기 용접용으로 특별히 설계되었습니다. 볼트 표면에는 금속 표면이 녹아 접착될 수 있는 작은 돌출부가 있습니다. 자동차 부품, 전기 프레임 부품 또는 금속 패널에 적합합니다. Xiaoguo® 공급업체는 무료 샘플을 제공합니다.

모델:Q 199-1999

문의 보내기

제품 설명

T상단 프로젝션 용접 나사는 주로 나사와 용접 플랫폼이 돌출된 헤드로 구성됩니다. 나사 부분에는 표준 나사산이 있으며 상단에는 특정 수와 모양의 용접 돌출부가 있으며 모두 동일한 높이입니다.

장점 및 응용

이 펜촉 오버헤드 프로젝션 용접 나사는 강력하고 효율적입니다. 용접 과정에서 전류는 볼록한 용접 플랫폼에 집중되어 볼트와 용접 부품이 일반 용접 방법보다 훨씬 짧은 시간에 서로 단단히 연결될 수 있습니다. 3개의 볼록한 용접 스테이션은 볼트가 자동으로 올바른 위치를 찾는 데 도움이 됩니다.

상단 프로젝션 용접 나사는 자동차 제조 산업에서 사용됩니다. 차체 생산에서 이러한 유형의 볼트는 다양한 부품을 연결하는 데 널리 사용됩니다. 예를 들어, 카시트 설치에 사용됩니다. 먼저, 돌출용접을 통해 볼트를 차체에 용접합니다. 그런 다음 시트의 설치 구멍과 볼트를 맞추고 너트를 조여 시트를 단단히 고정시켜 차량 이동 중에 시트가 흔들리지 않도록 합니다.

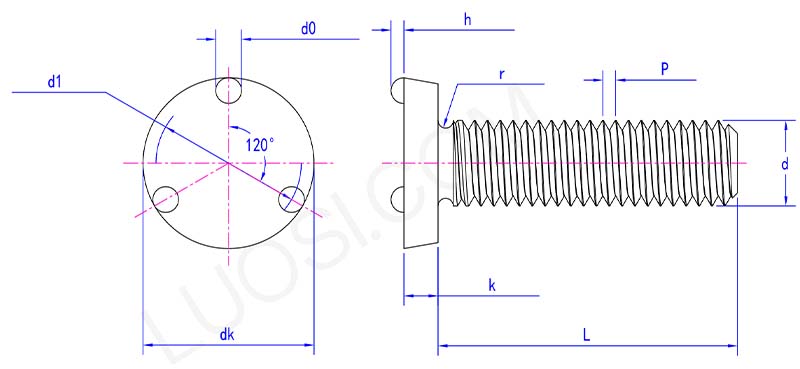

top projection weld screw parameter

월	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
최대 dk	11.5	12.5	14.5	19	21	24
최소 dk	11.23	12.23	14.23	18.67	20.67	23.67
k 최대	2	2.5	2.5	3.5	4	5
k 분	1.75	2.25	2.25	3.25	3.75	4.75
r 분	0.2	0.2	0.3	0.3	0.4	0.4
최대 d1	8.75	9.75	10.75	14.25	16.25	18.75
d1분	8.5	9.5	10.5	14	16	18.5
h 최대	1.25	1.25	1.25	1.45	1.45	1.65
시간 분	0.9	0.9	0.9	1.1	1.1	1.3
최대 d0	2.6	2.6	2.6	3.1	3.1	3.6
d0분	2.4	2.4	2.4	2.9	2.9	3.4

용접 나사는 주방용품 제조에 사용됩니다. 오븐, 전자레인지, 식기세척기 등 주방용품 제조 과정에서 사용됩니다. 가열 튜브 지지대, 트레이 가이드 및 기타 구성 요소를 오븐 내부에 설치할 때 먼저 오븐의 내부 라이너 또는 외부 쉘에 용접한 다음 해당 구성 요소를 오븐의 나사산 부분에 나사로 고정합니다.볼트.

제품특징

상단 프로젝션 용접 스크류의 가장 독특한 특징은 헤드의 독특한 돌출 용접 플랫폼입니다. 이러한 스폿 용접 기계는 일정한 모양과 균일한 크기를 가지고 있습니다. 용접 공정 중에 전류를 정밀하게 집중할 수 있어 용접 품질이 보장되어 안정적이고 신뢰할 수 있는 용접 결과를 보장합니다. 볼록한 용접 스테이션이 있기 때문에 용접 공정 중 용접 부품 표면의 손상이 상대적으로 적고 용접 부품의 외관과 성능이 더 잘 유지될 수 있습니다.
