저항 투영 용접용 미터 나사

저항 투영 용접용 미터 나사는 저항 점용접을 위해 특별히 설계되었습니다. 베이스의 작은 돌출부는 용접 과정에서 녹아 금속 표면과 단단히 결합됩니다. Xiaoguo® Company는 충분한 재고를 보유하고 있습니다.

모델:BS 7670-1-2004

문의 보내기

제품 설명

저항돌기용접용 미터나사는 주로 나사몸체와 특수돌출구조의 헤드로 구성된다. 나사 본체 부분에는 표준 미터 나사산이 있어 해당 나사와 일치하는 데 편리합니다.견과류또는 내부 스레드가 있는 구성 요소.

제품 매개변수

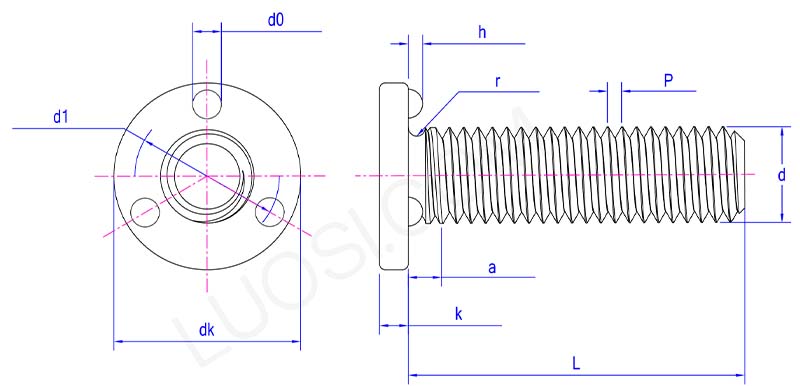

metric screw for resistance projection welding parameter

월	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
최대	1.25	1.75	2	2.5	3.13	3.75	4.38
최대 dk	6.37	8.45	10.45	12.55	16.55	20.65	24.65
최소 dk	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k 최대	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k 분	1.07	1.47	1.87	2.27	3.05	3.85	4.65
최대 d1	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1분	4.5	6	7.5	9	12	15	18
최대 d0	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0분	0.9	1.2	1.5	1.8	2.4	3	3.6
h 최대	0.55	0.7	0.85	1	1.3	1.6	1.9
시간 분	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r 최대	0.4	0.4	0.5	0.6	0.8	0.8	0.8

제품 특징

저항 투영 용접용 미터 나사는 머리 부분에 독특한 돌출부가 있습니다. 이러한 돌출부는 일정한 모양과 균일한 크기를 가지고 있습니다. 용접 중에 전류를 정확하게 집중시켜 안정적이고 안정적인 용접 프로세스를 보장하고 용접 품질을 크게 향상시킬 수 있습니다. 돌출부에 집중된 힘으로 인해 용접 공정은 공작물의 다른 부분에 상대적으로 작은 열 영향을 미칩니다.

이 미터법 나사에는 머리 근처에 세 개의 작은 돌출부가 있습니다. 용접총을 사용하여 금속에 눌러주세요. 돌출부는 즉시 열을 집중시켜 점을 녹이고 나사 머리가 표면과 융합되도록 합니다. 이렇게 하면 강력하고 매립형으로 장착된 나사형 포인트가 빠르게 생성됩니다.

기존 용접과 비교하여 프로젝션 용접 스크류는 특수 용접건이 필요하지만 아크 용접 스터드보다 깨끗하고 빠릅니다. 보호 가스나 세라믹 스페이서가 필요하지 않습니다. 플러그인 용접은 용접점을 정밀하게 제어하여 매번 일관된 결과를 보장합니다.

저항 투영 용접용 미터 나사는 HVAC 파이프라인의 유지 관리 도어에 사용할 수 있습니다. 영구 잠금을 달성할 수 있는 저항 점 용접에 사용합니다. 개구부 주변에 M4 나사를 용접합니다. 잠금 와셔로 점검문을 고정합니다. 필터를 분기마다 교체해도 실이 풀리지 않습니다. 유지보수 호출을 90% 줄입니다.
