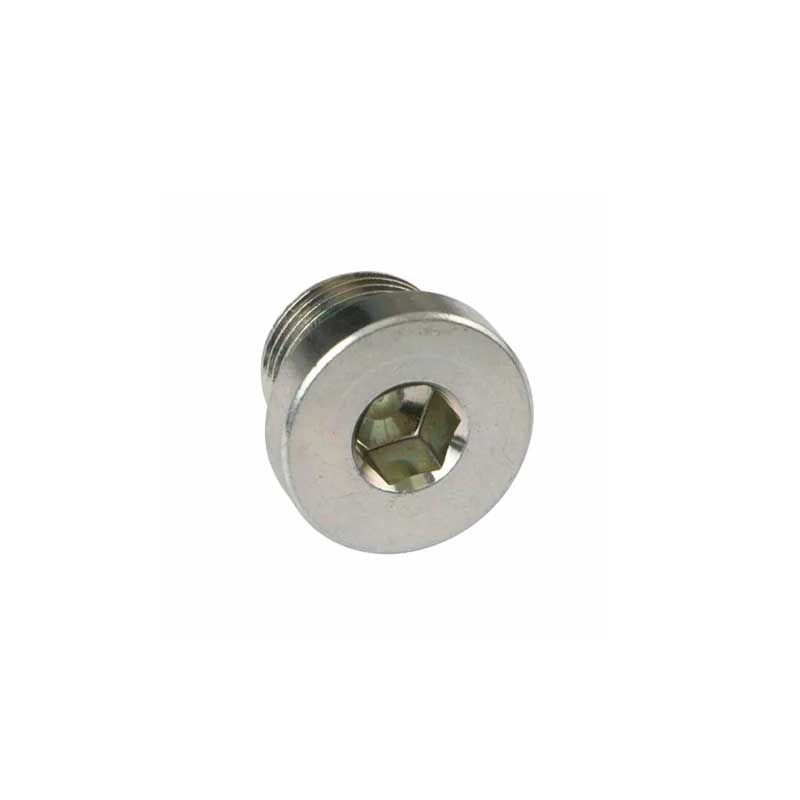

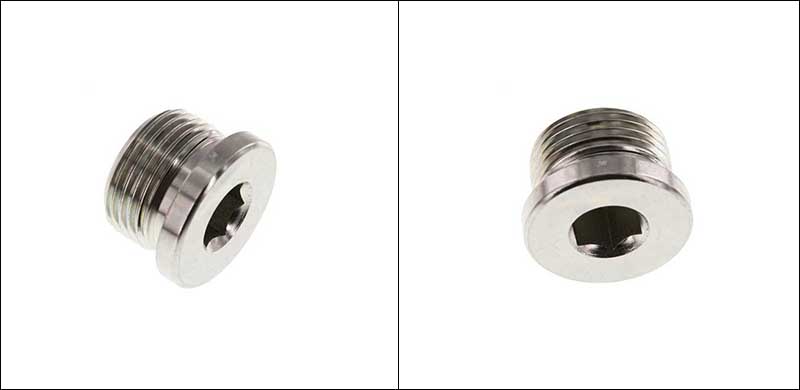

BSP 수형 캡티브 씰 중공 육각 유압 플러그

G1/8인치에서 G3인치까지 BSP Male Captive Seal Hollow Hex 유압 플러그의 공통 사양입니다. 제품마다 특정 치수에 약간의 차이가 있을 수 있습니다. 다음은 참고할 수 있는 몇 가지 일반적인 크기 예입니다.

설치 단계

BSP Male Captive Seal Hollow Hex 유압 플러그 설치의 핵심은 "정확한 토크 제어"와 "실링 요소 보호"입니다. 전체 과정은 세 단계로 나눌 수 있습니다.

【1】설치 전 준비사항

(1) 청소 및 검사: BSP 수 캡티브 씰 중공 육각 유압 플러그의 유압 포트와 나사산을 철저하게 청소하여 기름 얼룩, 쇠가루 및 기타 불순물을 제거합니다. 또한 나사 캡의 분리 방지 밀봉 링이 노화, 긁힘 또는 변형되었는지 확인하십시오.

(2) 원재료 벨트 감기 금지 : 원재료 벨트를 감거나 나사산에 실런트를 바르지 마십시오.

【2】올바른 설치 절차

(1) 수동 사전 조임: BSP 수형 캡티브 씰 중공 육각 유압 플러그를 유압 포트에 정렬하고 삽입하여 나사산이 올바르고 저항이 없는지 확인합니다. 더 이상 조일 수 없을 때까지 손으로 조이십시오.

(2) 토크 렌치 조임: 내부 육각 렌치를 사용하고 최종 조임에는 반드시 토크 렌치를 사용하십시오. 이는 누출을 방지하는 가장 중요한 단계입니다.

(3) 판정 기준: 밀봉 링이 포트의 평평한 표면에 완전히 접촉될 때까지 조입니다.

【3】토크 참고값

BSP 평행 나사에 대한 다음 일반 토크 범위를 참조하십시오(단위: N·m):

【4】최종 검사 및 테스트

설치가 완료된 후 시스템에 압력을 가한 후 누출 테스트를 실시해야 합니다. 티슈를 사용하여 나사 캡 주위를 닦아내고 기름 얼룩이 있는지 확인하십시오. 누출이 감지되면 다시 조이지 마십시오. 대신 씰과 나사산을 검사하기 위해 제거하십시오. 필요한 경우 교체하십시오.
