서클립 라운드 와이어 스냅 링

다음은 Circlip Round Wire Snap Rings의 작동 원리를 소개합니다.

1.구조적 기초

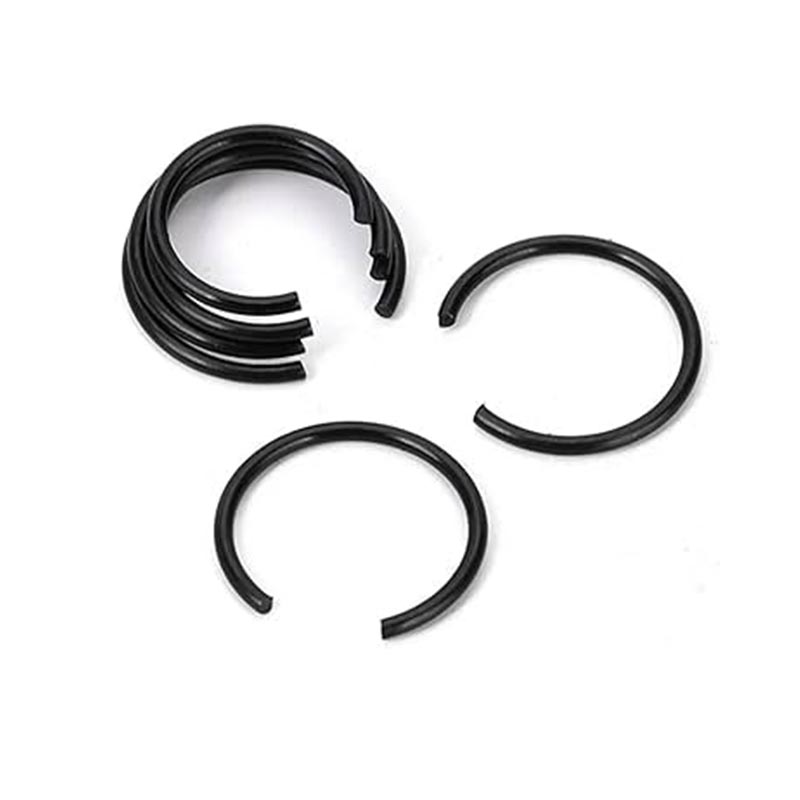

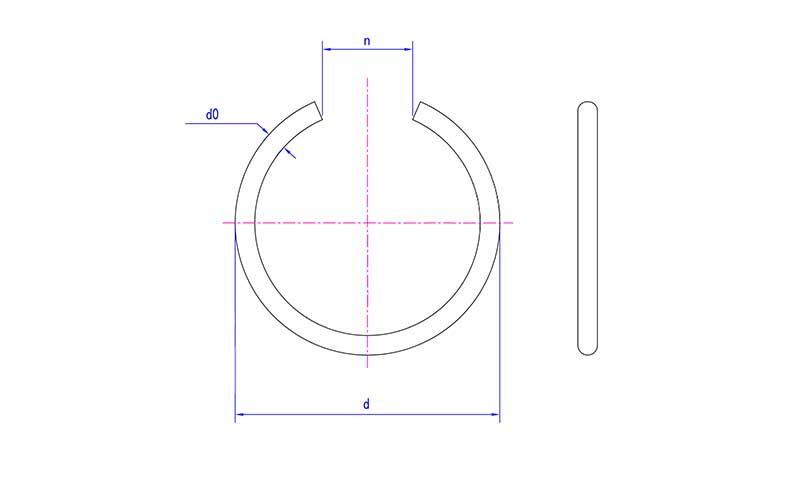

서클립 라운드 와이어 스냅 링은 원형 스프링 강철 와이어를 개구부가 있는 원형 링에 감아서 형성됩니다.

자유 상태에서는 외경이 대상 설치 구멍의 직경보다 약간 큽니다. 단면이 원형이기 때문에 링 전체에 날카로운 모서리가 없으므로 설치 또는 사용 중에 구멍 벽이나 결합 부품이 긁히지 않습니다.

2. 설치 과정

압박 붕대

소켓 조 플라이어를 사용하여 개구부 양쪽 끝을 잡고 힘을 가하여 플라이어를 꽉 쥐십시오. 이 시점에서 서클립 라운드 와이어 스냅 링은 방사형으로 압축되어 외경이 작아지고 설치 구멍 직경보다 작은 원형 링으로 변형됩니다.

구멍에 삽입

압축된 상태에서 고정 링 전체를 구멍에 삽입하고 미리 가공된 원형 홈 위치까지 밀어 넣습니다.

풀어 주다

잠금 클램프를 해제합니다. 고정 링은 외력 제약을 상실하고 저장된 탄성 위치 에너지에 의존하여 바깥쪽으로 팽창합니다.

자유 상태의 외경은 구멍 직경보다 크기 때문에 고정 링은 홈 바닥에 단단히 고정되어 구멍에서 빠져 나올 수 없습니다.

포지셔닝 완료

고정 링을 홈에 삽입한 후 구멍 내부에 매끄러운 환형 계단 표면이 형성됩니다. 배치할 부품은 이 단계에 밀접하게 부착되어야 하며, 이를 통해 구멍 내의 특정 축 위치로 제한되고 바깥쪽으로 미끄러질 수 없습니다.

3. 핵심 작동 원리 분석

자유 상태: 외부 직경 > 구멍 직경, 구멍에 직접 삽입할 수 없음

압축 상태: 외경 < 구멍 직경(탄성 변형 활용), 잠금 스프링이 힘을 가하고 직경이 감소

슬롯에 삽입: 압축된 상태를 유지하고 홈 위치로 보냅니다.

해제 후 작동 상태: 외경 회복 > 구멍 직경(홈 벽에 의해 제한됨), 탄성 복원력이 방사형 압력으로 변환되어 서클립 라운드 와이어 스냅 링이 홈 바닥에 밀착됩니다.
