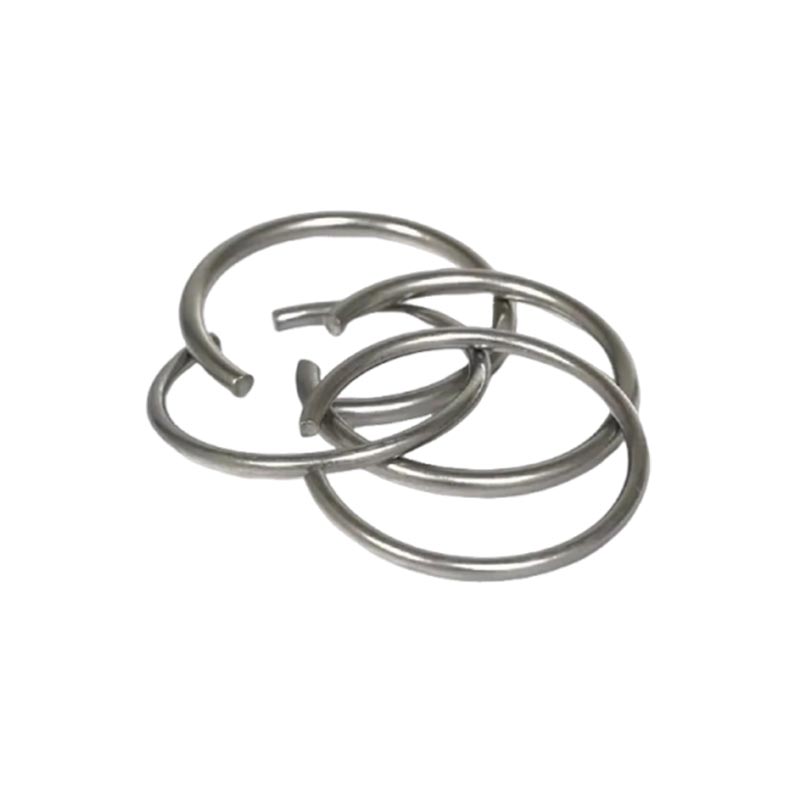

라운드 와이어 스냅 링 샤프트

Xiaoguo® 공장에서 생산된 원형 와이어 스냅 링 샤프트의 둥근 모서리에는 스탬핑 버가 없어 사용 중 부품의 긁힘을 방지하고 전체 조립 공정의 안전성과 신뢰성을 보장합니다.

문의 보내기

제품 설명

원형 와이어 스냅 링 샤프트는 간단한 구조, 저렴한 비용 및 쉬운 설치를 갖춘 일종의 축 위치 지정 패스너입니다. 둥근 단면의 스프링 강선을 감아서 절단한 것으로 형상은 C자 모양의 고리 모양이고 구멍이 뚫려 있다. 자체 탄성을 활용하여 샤프트의 반원형 홈에 끼워져 베어링 및 기어와 같은 구성 요소를 고정하는 "숄더"를 형성하여 샤프트에서 축 방향으로 움직이는 것을 방지할 수 있습니다.

코어 구조 및 설치 원리

탄성 변형에 의존하여 외경이 샤프트 직경보다 큰 원형 와이어 스냅 링 샤프트는 설치 시 확장되어 샤프트 상부의 반원형 홈에 끼워지고 풀린 후 홈 바닥으로 완전히 리바운드되어 고정됩니다.

개방형

이는 두 가지 유형으로 나뉩니다. 하나는 공구 구멍(잠금 펜치를 사용하여 조립 및 분해 가능)이 있고 다른 하나는 구멍이 없습니다(설치를 용이하게 하기 위해 일반적으로 특정 클램핑 절단 각도가 끝에 남습니다).

단면형상

원형 와이어의 사용은 스탬핑으로 형성된 정사각형/직사각형 단면 고정 링과 뚜렷한 대조를 이룹니다.

제품 장점

원형 와이어 스냅 링 샤프트의 구조적 특징을 고려하면 다음과 같은 핵심 장점과 특성이 입증됩니다.

가격 대비 높은 가치

라운드 와이어 스냅 링 샤프트는 강철 와이어를 원료로 만들어 가장자리나 코너 낭비가 거의 발생하지 않습니다. 이는 높은 금형 비용을 방지하고 경제적이고 효율적인 옵션입니다.

쉬운 설치

설치 및 분해는 일반적으로 표준 잠금 플라이어를 사용하여 완료할 수 있으며, 이는 조립 및 유지 관리의 효율성을 높이는 데 도움이 됩니다.

컴팩트한 공간

컴팩트한 디자인으로 샤프트나 홀 내부 공간을 많이 차지하지 않습니다. 따라서 공간이 제한된 좁은 장소에 적합합니다.

내하중 특성

처리할 수 있는 추력의 양은 일반적으로 원형 또는 직사각형 단면 유형에서 얻는 것보다 적습니다. 따라서 가벼운 부하에서 중간 부하에 더 적합합니다.

재료 선택

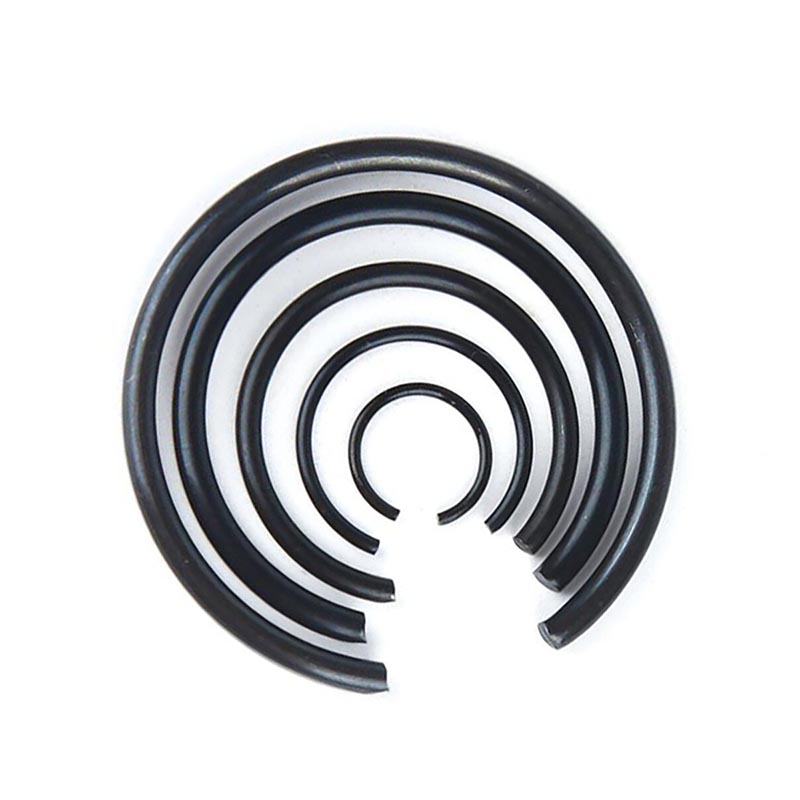

원형 와이어 스냅 링 샤프트는 일반적으로 스프링 강철 또는 스테인레스 스틸로 만들어집니다. 녹 방지 기능을 제공하기 위해 흑색 산화물이나 인산염 처리와 같은 표면 마감재를 선택할 수도 있습니다.

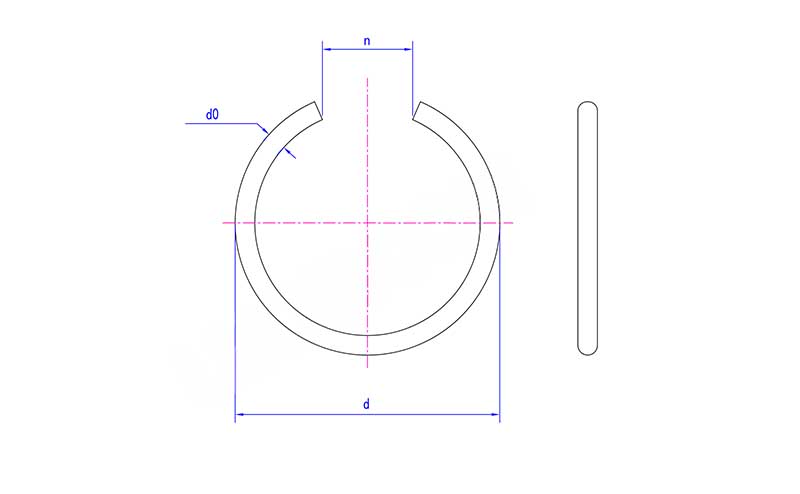

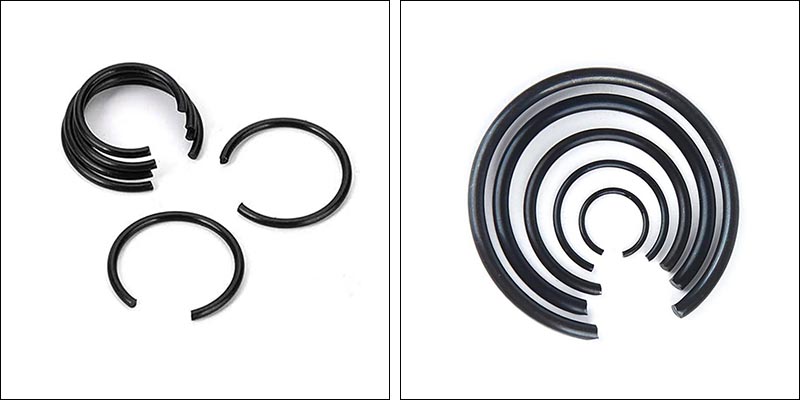

Round Wire Snap Rings Shafts

월	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
최대 d	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
일 분	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
