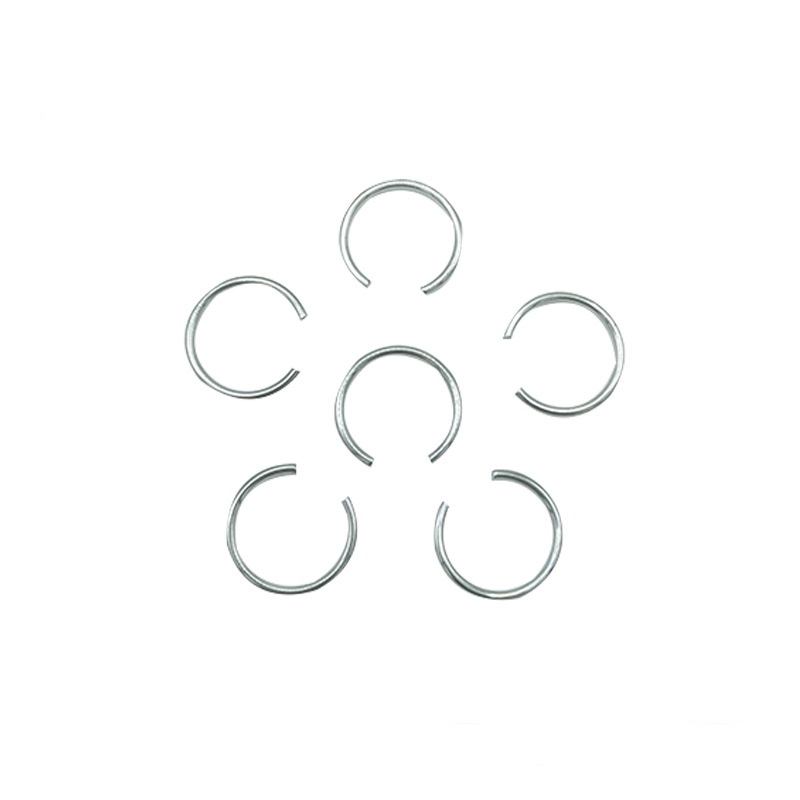

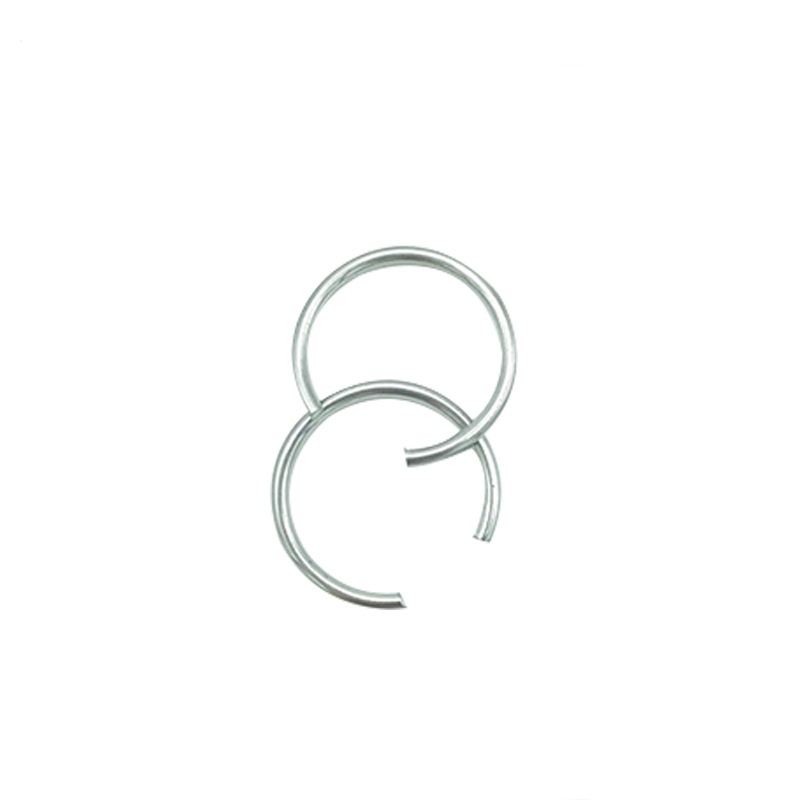

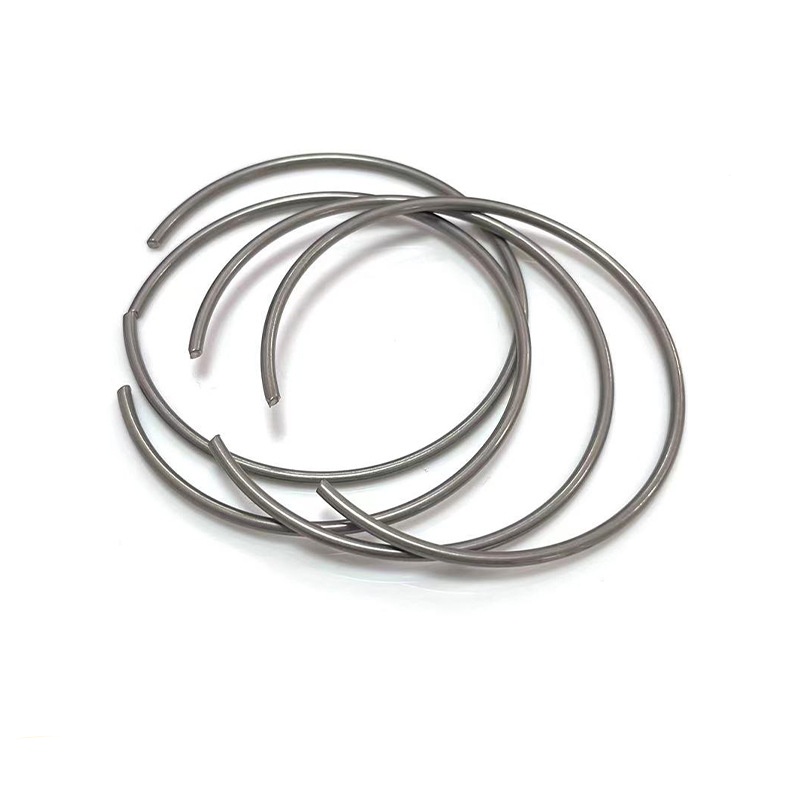

DIN 7993 내부 스냅 링

DIN 7993 내부 스냅 링의 규칙성은 엔지니어링 기술자의 참조를 용이하게 하기 위해 제공됩니다. 핵심은 제품의 수명을 연장하고 교체 비용을 줄이는 것입니다.

1.육안검사(돋보기 사용)

DIN 7993 내부 스냅 링의 표면을 검사하려면 10x 이상의 확대경을 사용하십시오. 응력이 집중되는 부위에는 특별한 주의를 기울이십시오. 걸쇠의 모양은 균일하고 흠이 없어야 합니다.

균열: 허용 균열 깊이 ≤ 0.02mm

긁힘: 심한 긁힘은 부적격으로 분류됩니다.

부식: 붉은 녹이 나타나면 부식 방지에 실패했음을 나타냅니다. 구성 요소를 즉시 교체해야 합니다.

2. 변형 및 평탄도 검사

비틀기: DIN 7993 내부 스냅 링을 평평한 표면에 놓고 평면이 휘어지는지 확인합니다. 평평해야 하며 눈에 보이는 변형이 없어야 합니다.

영구 변형: 걸쇠가 원래 모양을 잃었습니다.

나선형 왜곡: 설치 중 도구를 부적절하게 사용하여 물체가 걸리고 자체 축을 중심으로 비틀어지는 결과로 발생합니다.

3.탄성 및 장력검사

탄성 감쇠/장력 손실: DIN 7993 내부 스냅 링은 압축 후 강제로 반동하지 못하거나 홈에 장착한 후 손으로 살짝 밀면 크게 흔들리는 것을 볼 수 있습니다.

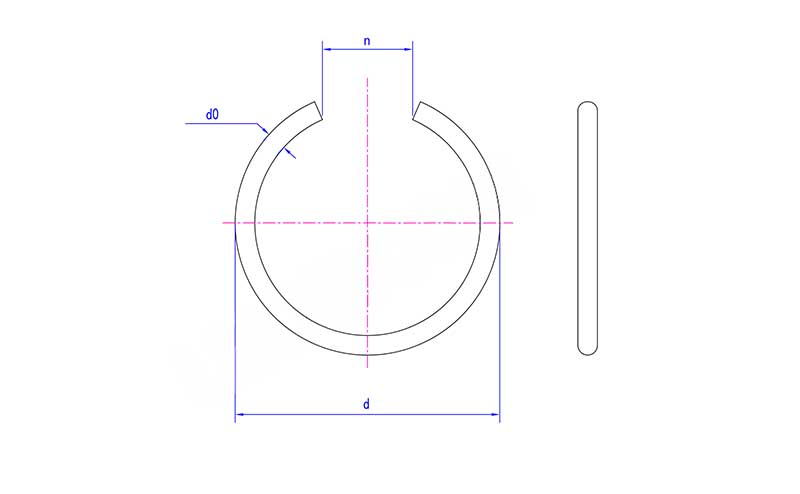

4.치수검사

외경 편차: 공차 범위 ±0.05mm

내경 편차: 다양한 사양 범위는 다양한 경도 범위에 해당합니다.

여유 공간: 축 변위는 0.15mm를 초과해서는 안 됩니다.

5. 홈 검사에 협조

유지보수할 때마다 구멍 내부의 홈도 검사해야 합니다.

홈 마모/연장: 버니어 캘리퍼스를 사용하여 홈 직경을 측정하고 표준 공차 범위 내에 있는지 확인합니다.

홈 가장자리 손상: 홈의 측벽과 가장자리를 검사합니다. 버, 플랜지, 압착 또는 모따기 손상이 있는 경우 해당 부품을 복원하거나 교체해야 합니다.

홈 바닥 손상: 홈 바닥에 긁힘, 부식 또는 물질 축적이 있습니다.

오일 통로 막힘: 홈 근처에 잔해나 이물질이 막혀 있습니다.

6. 조정중인 구성 요소 상태를 확인하십시오.

클램프로 배치된 구성 요소는 DIN 7993 내부 스냅 링의 힘 조건에도 영향을 미칩니다.

표면 마모: 클램핑 링과 접촉하는 부품의 끝면에 고르지 않은 마모, 단차 마모 또는 압흔이 나타납니다.

끝면 모따기/둥근 모서리 일치: 모따기 또는 둥근 모서리가 너무 크면 클래스프의 실제 유효 힘 지지 영역이 줄어듭니다.
