접시형 외부 톱니형 원추형 잠금 와셔

Xiaoguo® 공장의 카운터성크 외부 치형 톱니형 원추형 잠금 와셔에는 오목한 모양이 내장되어 있습니다. 넣으면 부품 표면과 같은 높이 또는 아래에 위치하므로 전체 외부 표면이 매끄럽고 평평하게 끝납니다.

문의 보내기

제품 설명

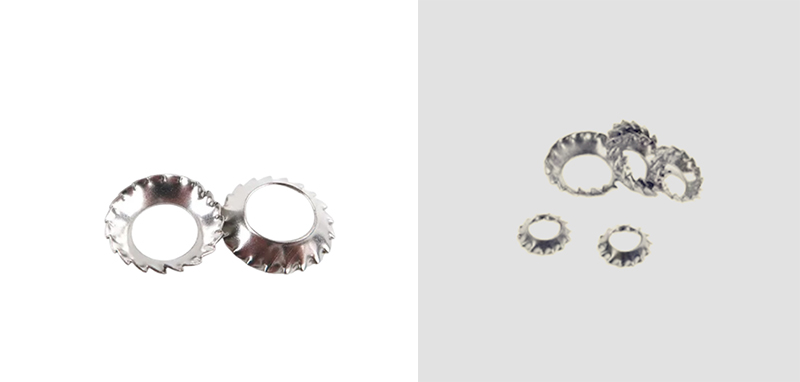

이러한 접시형 외부 톱니 모양의 원추형 잠금 와셔는 움푹 들어간 프로파일과 외부 가장자리 주위에 톱니가 있는 원뿔 모양의 잠금 링입니다. 움푹 들어간 모양 덕분에 오목한 장착 구멍에 딱 맞도록 되어 나사 머리가 부품 표면과 같은 높이 또는 그 아래에 있게 됩니다. 나사를 조이면 콘 부분이 일정한 스프링 압력으로 뒤로 밀리고 바깥 이빨이 모재에 물립니다. 이는 물건이 진동하거나 하중을 받아 움직일 때 패스너가 풀리는 것을 방지합니다.

Countersunk External Tooth Serrated Conical Lock Washers

설치 가이드

다음은 카운터성크 외부 톱니형 원추형 잠금 와셔의 설치 안내서입니다. 귀하의 작업에 참고 자료로 사용할 수 있습니다.

(1) 선정사양

접시머리 외부 치형 원추형 잠금 와셔의 해당 내부 및 외부 직경을 접시머리 나사의 사양과 일치시키십시오. 너무 크거나 너무 작으면 핏과 풀림 방지 효과에 영향을 줄 수 있으므로 사양이 일관되어야 합니다.

(2) 설치 방향(요점)

원추형 볼록 표면 + 나사 머리를 향한 외부 톱니 표면

평평한 뒷면은 공작물의 판금 표면에 단단히 부착되어야 합니다.

역방향으로 설치하지 마십시오. 반대 방향으로 설치하면 탄성 사전 조임 기능과 치면 잠금 기능이 상실됩니다.

Countersunk External Tooth Serrated Conical Lock Washers

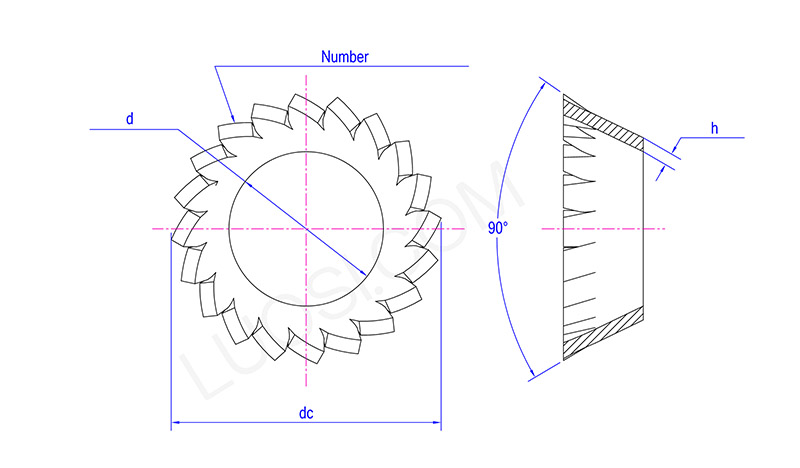

월	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	∅16
일 분	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
최대 d	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
직류	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
치아 수 최소	10	12	12	14	14	16	18	20	26	28	30
