신뢰할 수 있는 페이스 프로젝션 용접 볼트

저항 용접 중에 신뢰할 수 있는 면 돌출 용접 볼트의 돌출부가 붕괴되어 모재에 국부적인 융합 영역이 생성됩니다. 전 세계 고객은 Xiaoguo®와 신뢰할 수 있는 공급업체를 신뢰하여 볼트, 너트, 나사 및 와셔를 사양에 정확하게 제공합니다.

모델:QC/T 599.1-1999

문의 보내기

제품 설명

가전제품(예: 백색 가전 제품) 및 전자 케이스 제작에서 내부 부품, 패널 및 장착 하드웨어를 판금 프레임에 고정하는 데 신뢰할 수 있는 전면 투영 용접 볼트가 중요합니다.

이 볼트는 단면 설치 설계가 특징으로 깨끗하고 효율적인 설치를 보장하고 누출 경로를 효과적으로 차단합니다. 이 디자인은 공정을 단순화하고 조립 효율성을 크게 향상시킬 뿐만 아니라 시간이 지나도 소비자 제품의 성능과 유용성을 유지하는 데 도움이 됩니다.

응용 시나리오

신뢰할 수 있는 면돌출 용접볼트는 산업기계, 농기계, 구조용 금속작업 등에 많이 사용됩니다. 가드, 유압 부품, 센서 및 기타 액세서리 등의 영구 고정 지점 역할을 합니다. 이는 프레임, 플레이트 또는 인클로저에 장착되며 볼트의 강도와 내구성으로 인해 열악한 조건에서도 잘 작동합니다.

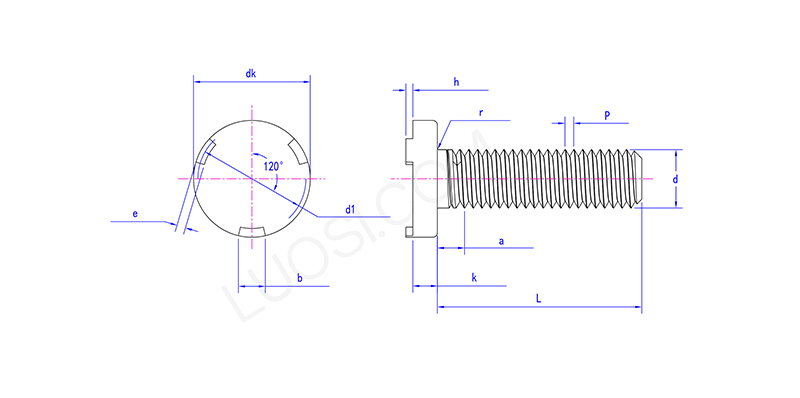

월	M5	M6	M8	M10
P	0.8	1	1.25	1.5
최대 dk	12.4	14.4	16.4	20.4
최소 dk	11.6	13.6	15.6	19.6
k 최대	2	2.2	3.2	4.2
k 분	1.6	1.8	2.8	3.8
전자 최대	2.25	2.75	2.25	2.75
분	1.75	2.25	1.75	2.25
b 최대	3.3	4.3	5.3	6.3
b 분	2.7	3.7	4.7	5.7
h 최대	0.8	0.9	1.1	1.3
시간 분	0.6	0.75	0.9	1.1
최대 d1	10	11.5	14	17.5
d1분	9	10.5	13	16.5
r 분	0.2	0.25	0.4	0.4
r 최대	0.6	0.7	0.9	1.2
최대	3.2	4	5	5

녹슬지 않는 처리

신뢰할 수 있는 면 투영 용접 볼트에는 녹이 슬지 않도록 아연 도금(투명, 노란색 또는 검정색 크롬산염)과 같은 마감 처리가 되어 있는 경우가 많습니다. 이들 중 다수는 ASTM B633 표준을 충족합니다. 인산염 처리는 또 다른 선택입니다. 페인트가 더 잘 붙는 데 도움이 되고 물건이 더 쉽게 미끄러지도록 만듭니다.

그러나 최상의 결과를 얻으려면 마감재를 용접과 함께 사용해야 합니다. 용접 중 순수 아연 코팅은 접착력, 내식성 및 용접 안정성 측면에서 두꺼운 크롬산염 코팅보다 성능이 뛰어납니다.
