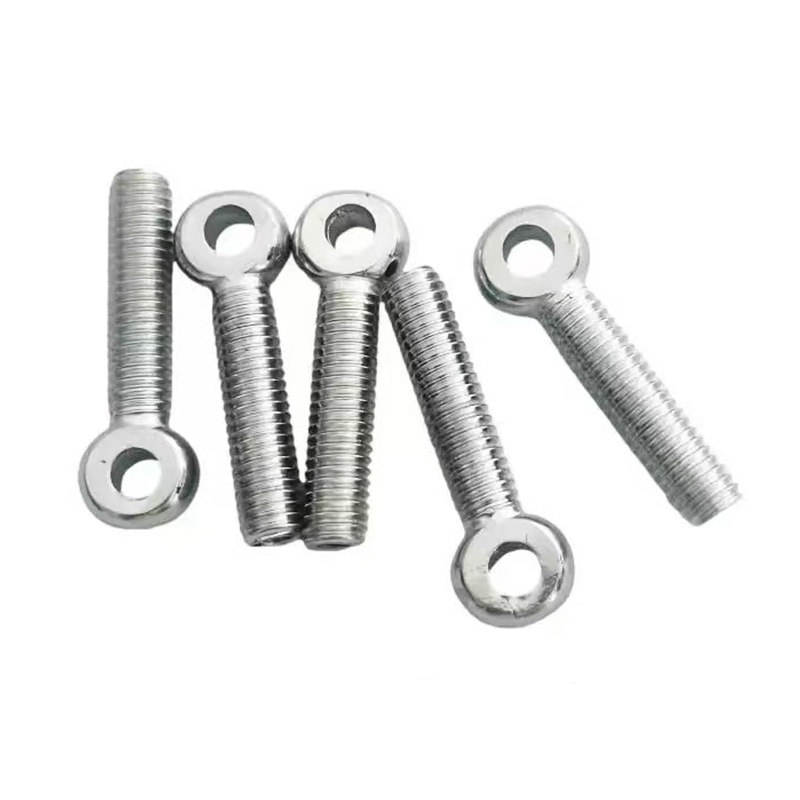

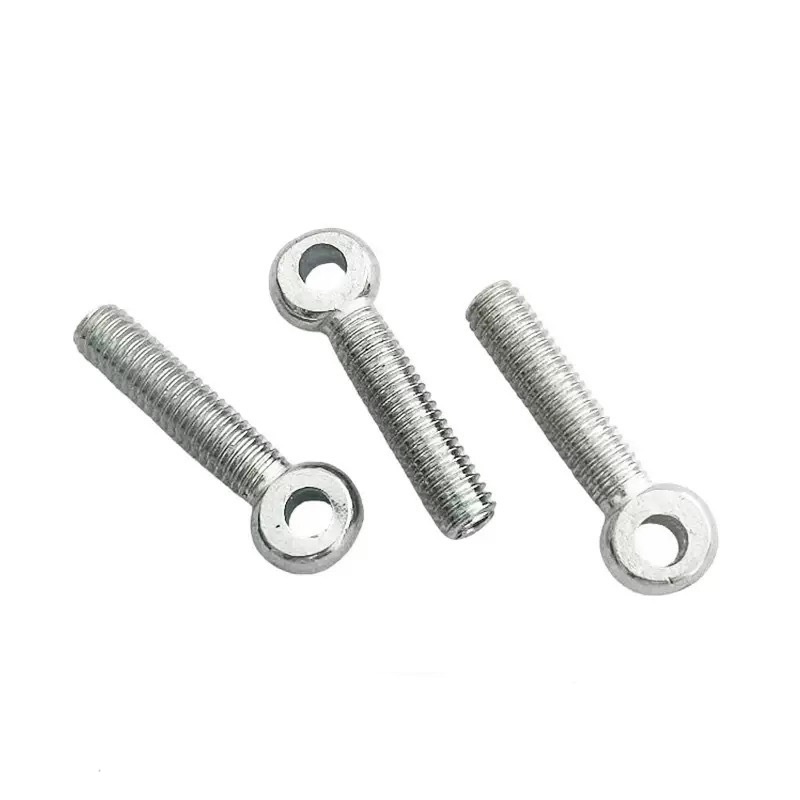

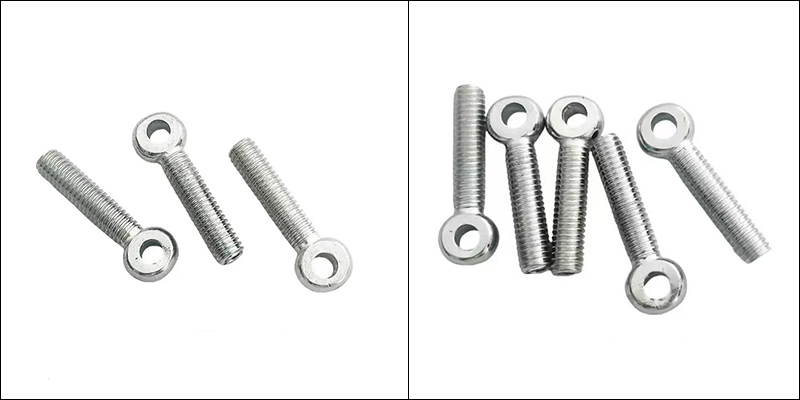

DIN 580 아이 볼트

핵심 이점

DIN 580 아이 볼트는 리프팅 링 볼트에 대해 국제적으로 인정받는 핵심 표준입니다. 다음과 같은 핵심 이점이 있습니다.

(1) 전체단조 : 내부구조가 치밀하고 기공이 없어 피로강도가 200% 이상 향상됩니다.

(2) 높은 안전계수: 시험 하중은 사용 하중의 2.5배, 최소 파단 하중은 정격 하중의 4배, 사용 하중 1.5배에서 20,000회의 피로 테스트를 통과합니다.

국제 표준 인증: 최신 버전의 DIN 580 표준을 엄격히 준수하며 (3) 전 세계적으로 적용 가능하며 신뢰할 수 있는 품질을 제공합니다.

광범위한 사양: DIN 580 아이 볼트 크기는 M6부터 M100까지이며, 하중 용량은 80kg부터 36톤 이상까지 다양하여 소형 장비부터 대규모 프로젝트까지 다양한 요구 사항을 충족합니다.

구조적 구성 요소

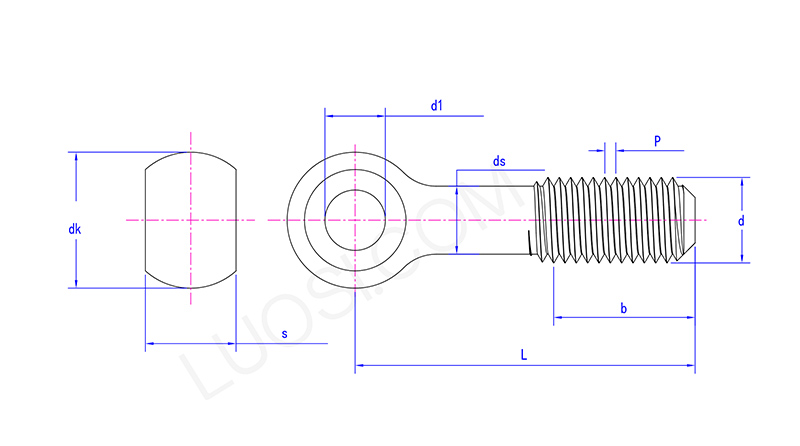

DIN 580 아이 볼트의 구조는 축 리프팅을 견딜 수 있도록 특별히 설계된 통합 단조 장치입니다. 이는 스레드 로드와 연결 지점인 원형 헤드로 구성됩니다.

(1) 샤프트: 장비나 가공물과 연결되는 부분입니다. 일반적으로 전체 나사산으로 설계되며 나사산 공차는 6g입니다. 설치하는 동안 하중이 효과적으로 전달될 수 있도록 완전히 나사로 조이고 접촉 표면에 밀착되어야 합니다.

(2) 링 헤드(링/아이): 후크, 족쇄 또는 로프를 연결하는 데 사용됩니다. 헤드 디자인은 기하학적 모양을 통해 응력을 고르게 분산하도록 설계되었습니다.

디자인 특징

(1) 통합 단조: DIN 580 아이 볼트는 낙하 단조를 통해 제조됩니다. 내부 금속구조가 치밀하고 결함이 없어 강도와 내피로성이 우수합니다.

(2) 명확한 사용 하중 정보: 제품 표면에는 사용 하중 한계(WLL), CE 마크, 제조업체 이름 등이 명확하게 표시되어야 합니다.

(3) 엄격한 작동 온도 범위: 표준에서는 -20°C ~ +200°C의 온도 범위 내에서 안전하게 사용할 수 있으며 부하 용량에 영향을 미치지 않는다고 규정합니다.
