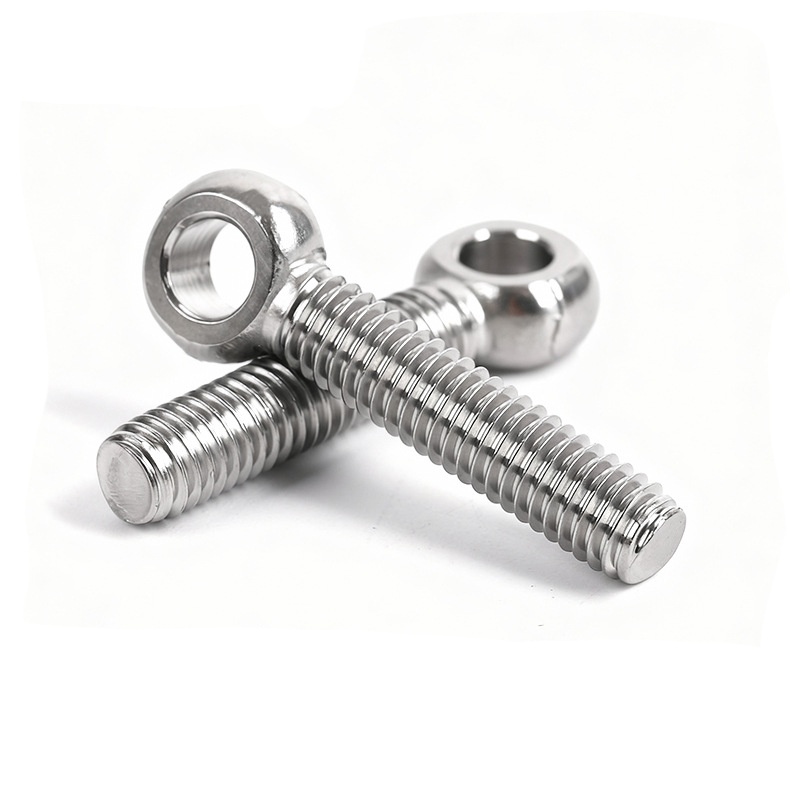

스트레이트 생크 아이볼트

Xiaoguo® 직선 생크 아이볼트는 나사산의 정밀한 6g 공차를 특징으로 합니다. 손으로 쉽게 나사로 조일 수 있습니다. 시간과 노력을 절약하고, 작업 효율성을 높이고, 조작이 간단하고 쉬우며, 잠금 와셔가 함께 제공됩니다. 동시에 소량 샘플에 대한 시험 구매도 지원합니다.

문의 보내기

제품 설명

설치 및 사용 사양

안전을 보장하려면 스트레이트 생크 아이볼트를 올바르게 설치하고 사용하는 것이 중요합니다. 다음 지침을 읽어 보십시오.

(1) 완전히 조여짐

리프팅 볼트가 작업물의 나사산 구멍에 완전히 맞물려 있는지 확인하십시오. 나사 끝부분은 설치 표면과 같은 높이이거나 약간 낮아야 합니다. 관통 구멍 설치에는 너트를 함께 사용해야 합니다.

(2) 나사 결합 깊이

강철: 나사 직경의 최소 1배

주철, 황동, 청동: 나사 직경의 1.5배 이상

알루미늄 합금, 마그네슘 합금, 아연, 플라스틱: 나사 직경의 최소 2배

(3) 토크 렌치 사용

표준 권장 토크 값에 따라 볼트를 조이십시오. 손의 힘에 의존하는 것은 권장되지 않습니다. 토크가 과도하거나 부족하면 볼트에 부정적인 영향을 미칠 수 있습니다.

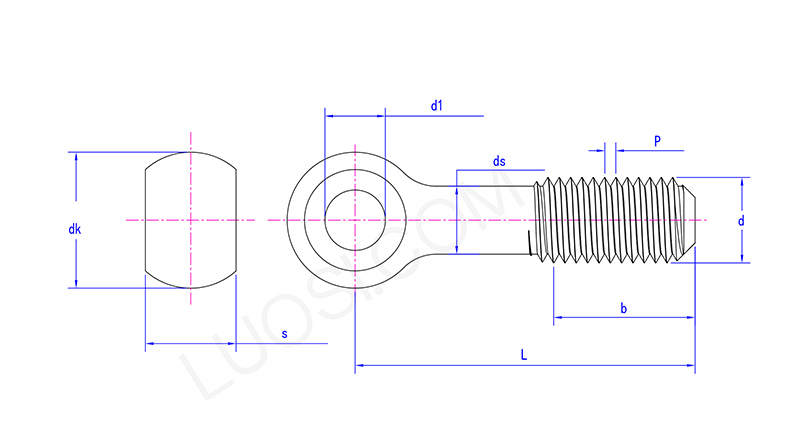

Straight Shank Eyebolt

월	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
최대 d1	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1분	8	10	12	16	18	22	25	28	30	32	35
최대 dk	18	20	25	32	40	45	50	55	60	65	70
최소 dk	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
최대	11	14	17	19	24	28	30	34	38	41	46
초	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
DS 맥스	8	10	12	16	20	24	27	30	33	36	39

(4) 하중 방향

스트레이트 섕크 아이볼트는 수직 축 하중만 견딜 수 있으며 비스듬하게 잡아당겨서는 안 됩니다. 각도 리프팅이 필요한 경우 숄더 아이볼트 또는 스위블 호이스트 링을 사용해야 합니다.

(5) 사용 전 검사

매번 사용하기 전에 다음 사항에 특히 주의하면서 육안 검사를 수행해야 합니다. 리프팅 링이 변형되었거나, 갈라졌거나, 심하게 마모되었는지 여부; 나사산이 느슨하거나, 녹슬거나, 손상되었는지 여부; 작업 하중 표시가 명확하고 읽기 쉬운지 여부. 리프팅 링 볼트에 균열, 구부러짐 또는 나사산 손상이 발견되면 즉시 폐기해야 합니다.

(6) 정기 유지 관리

장기간 사용이 필요한 앵커볼트에 대한 전문적인 테스트를 실시하기 위해 정기적인 검사 일정을 수립합니다.

(7) 수정 금지

스트레이트 생크 아이볼트에 용접, 가열, 굽힘 등 어떠한 형태의 개조도 엄격히 금지됩니다.

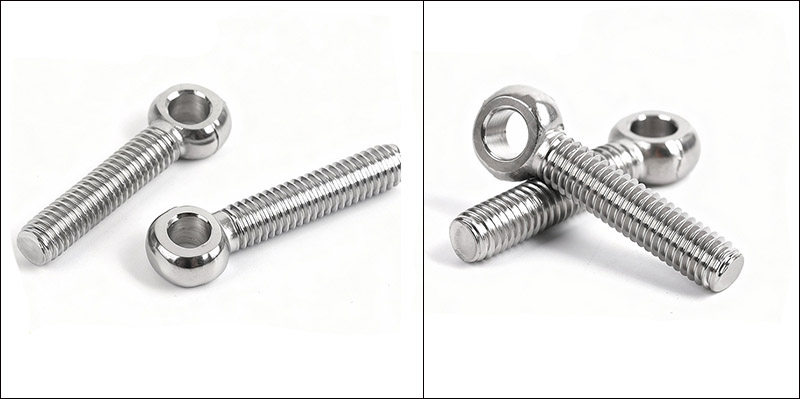

Straight Shank Eyebolt
