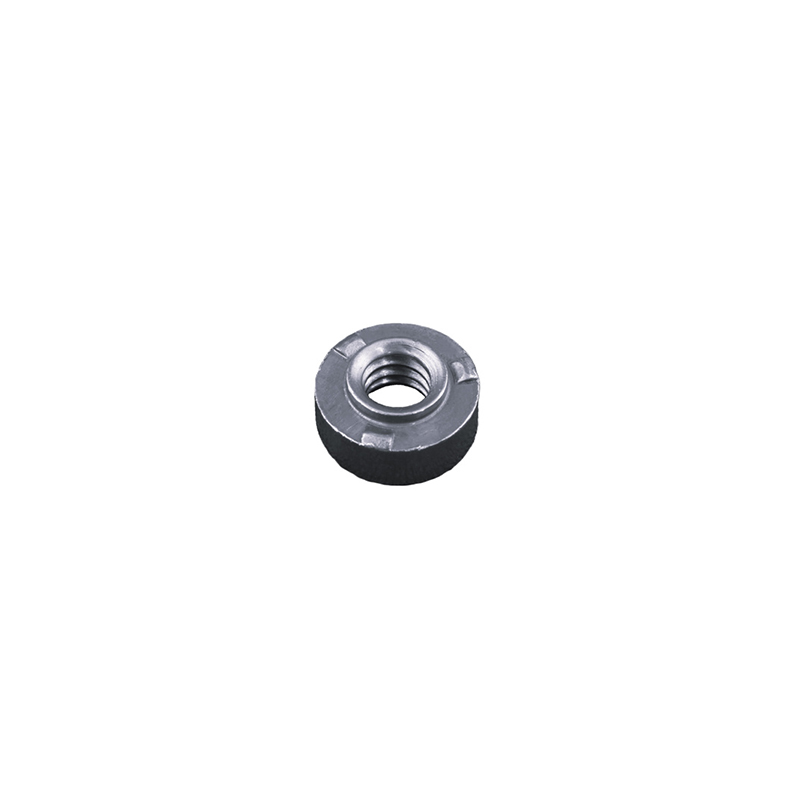

효율적인 용접 원형 너트

탄소강 또는 스테인리스강과 같은 재료로 제작된 Efficient Weld 원형 너트는 용접 후 진동 및 풀림에 대한 탁월한 저항성을 제공합니다. Xiaoguo®는 공급업체의 모든 제품이 국제 표준 및 인증을 충족하도록 보장합니다.

모델:Q 368-2012

문의 보내기

제품 설명

효율적인 용접 둥근 너트를 넣는 것은 충분히 간단하지만 약간의 기술이 필요합니다. 먼저 모재에 구멍을 뚫거나 구멍을 뚫습니다. 그런 다음 너트의 작은 파일럿 탭을 해당 구멍에 꽂아 제자리에 고정합니다.

용접공은 일반적으로 특수 팁이 달린 용접총을 사용하여 너트를 통해 전기를 흐르게 합니다. 그러면 작업 중인 부분에 너트 바닥이 녹는 호가 생성됩니다. 일반적으로 프로젝션 용접이라는 빠른 프로세스로, 많은 것을 만들 때 잘 작동합니다.

국제 표준 준수

효율적인 용접 원형 너트는 글로벌 표준에 맞는 모든 종류의 나사산 크기로 제공됩니다. 일반적인 나사로는 UNC(Unified National Coarse), UNF(Unified National Fine) 및 미터법 나사산(M 시리즈)이 있습니다. 이 세 가지 유형의 나사산은 톱니 각도, 치수 측정 방법 및 적용 가능한 시나리오에 고유한 특성을 가지고 있습니다. 이는 기계 설계 및 가공에서 가장 일반적으로 사용되는 기본 표준 스레드 유형입니다.

스레드는 ISO 898-2 또는 ASME B18.2.2와 같은 산업 표준에 맞게 정확하게 절단되거나 롤링됩니다. 이렇게 하면 표준 볼트와 나사가 완벽하게 맞아 연결이 단단하고 안정적으로 유지됩니다.

월	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
최대 d1	10.9	11.9	13.3	17.9	19.9	22.7
d1분	10.5	11.5	12.9	17.5	19.5	22.3
최대 d0	2.8	2.8	3.2	4.3	4.3	5
d0분	2.5	2.5	2.9	4	4	4.7
최대 d2	0.95	0.95	1.5	2.1	2.1	2.5
d2분	0.65	0.65	1.2	1.8	1.8	2.2
최대 dk	13.7	14.7	16.5	22.2	24.2	27.7
최소 dk	13.3	14.3	16.1	21.8	23.8	27.3
h 최대	1.35	1.35	1.55	2	2	2.5
시간 분	1.1	1.1	1.3	1.75	1.75	2.25
h1 최대	0.85	0.85	1	1.5	1.5	2
1시간	0.65	0.65	0.75	1.19	1.19	1.78
k 최대	4.45	4.7	5.2	6.8	8.4	10.8
k 분	4.15	4.4	4.9	6.44	8.04	10.37
